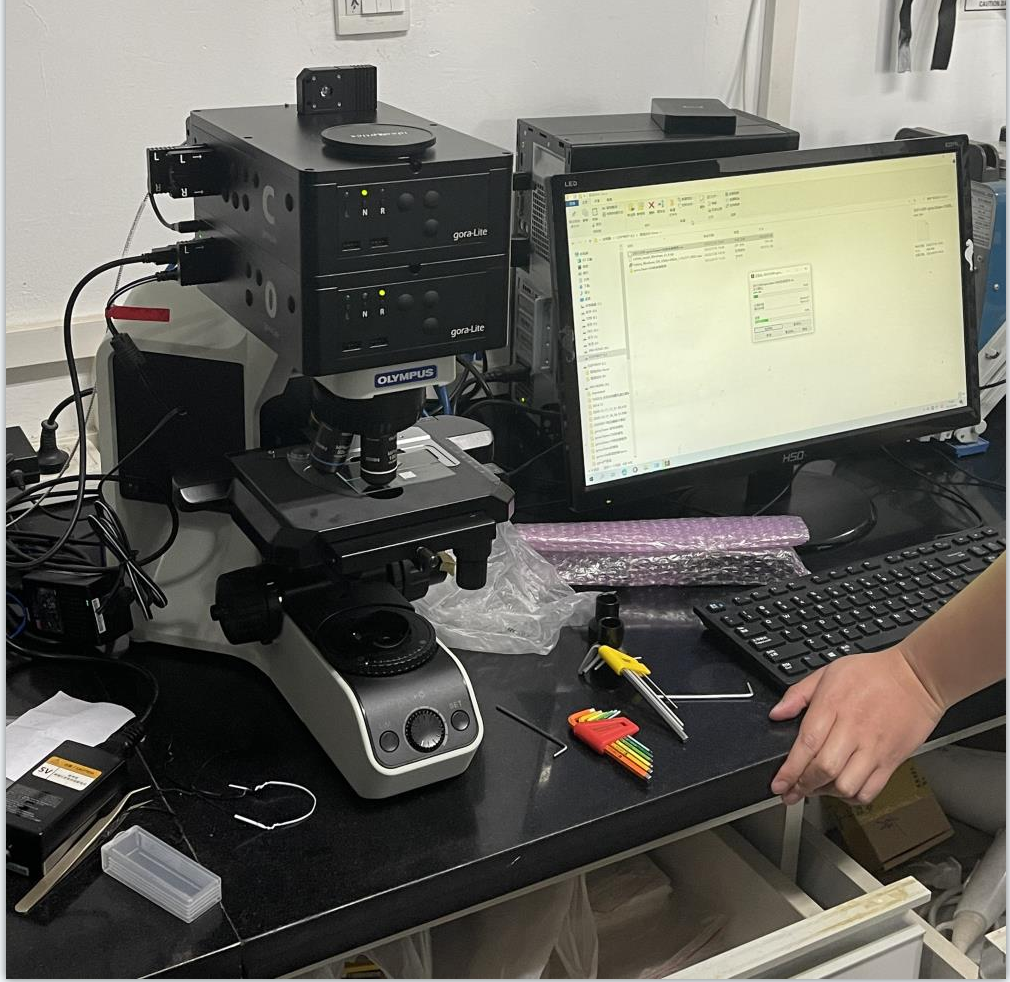

南京醫科大學 785共聚焦拉曼光譜測試系統 安裝交付

產品介紹：

顯微共焦光譜系統 基于光纖共焦技術，將共焦顯微光路集成 為光路模塊，可根據功能需求進行快速搭建，面向μm級

樣品，實現785nm拉曼光譜功能。支持拓展其他激發波長拉曼、熒光、 透反射、熒光壽命、非線性、電致發光和光電

流等光電特性檢測。

顯微機架

1）奧林巴斯顯微鏡架，物鏡轉盤，載物臺

2）明場物鏡：10X、50X、100X

3）照明模塊：LED 光、成像光路及彩色 CMOS 相機

激發和接收復合模塊

1）拉曼濾光片組 適配激光器波段：785nm 起始波束：優于 2250px-1 長波通濾光片：<1235nm

2)785nm 單縱模激光器，線寬<1pm， TEM00 輸出，發散角 1mrad，出射功率不 小于 70mW。

光斑大小 1um@100X 物鏡， 100X 物鏡下功率≥20mw

3）光譜儀：制冷型面陣背照式 光譜儀, 200~1900 cm-1，制冷溫度-20℃@ 環境溫度 20℃

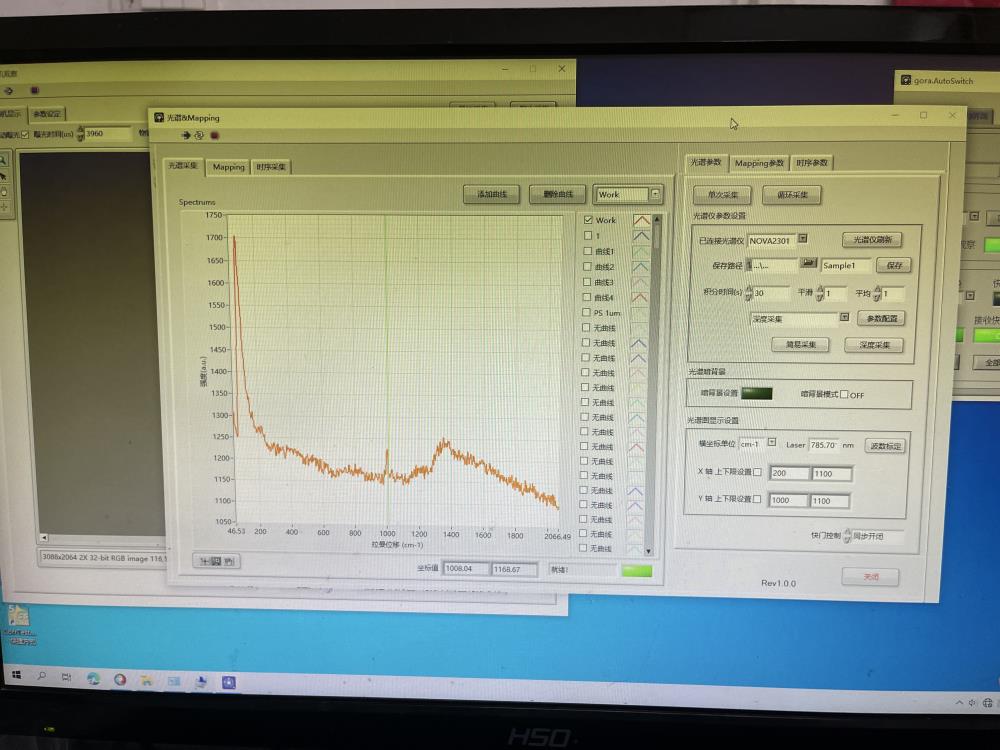

功能概述：實現 785 共焦拉曼光譜，單點測試，含配套采譜軟件。
