一、技術原理
譜域光學相干層析成像(Spectral domain OCT, SD-OCT)技術是繼時域光學相干層析成像技術發展而來的，它由寬帶光源照明的邁克爾遜干涉儀和光譜儀組成，參考臂固定不動從而無需對樣品進行軸向掃描，直接測量干涉信號的光譜，對所測的光譜進行快速傅里葉逆變換得到樣品不同縱向深度的信息，從而重構出樣品的高分辨率三維結構圖像。
(譜域SD-OCT成像系統原理示意圖)
二、系統組成
譜域SD-OCT成像系統主要由以下幾個部分組成：
1、寬帶光源：通常采用低時間相干度的寬帶光源，如近紅外光源。
2、邁克爾遜干涉儀：是系統的核心部件之一，用于將參考光與樣品的后向散射光進行干涉。
3、光譜儀：接收干涉信號，并將其轉換為光譜信息，以供后續處理。4、參考鏡和橫向掃描裝置：參考鏡用于提供穩定的參考光路，橫向掃描裝置則用于對樣品進行二維掃描，以獲取完整的層析圖像。
(邁克爾遜干涉儀示意圖)

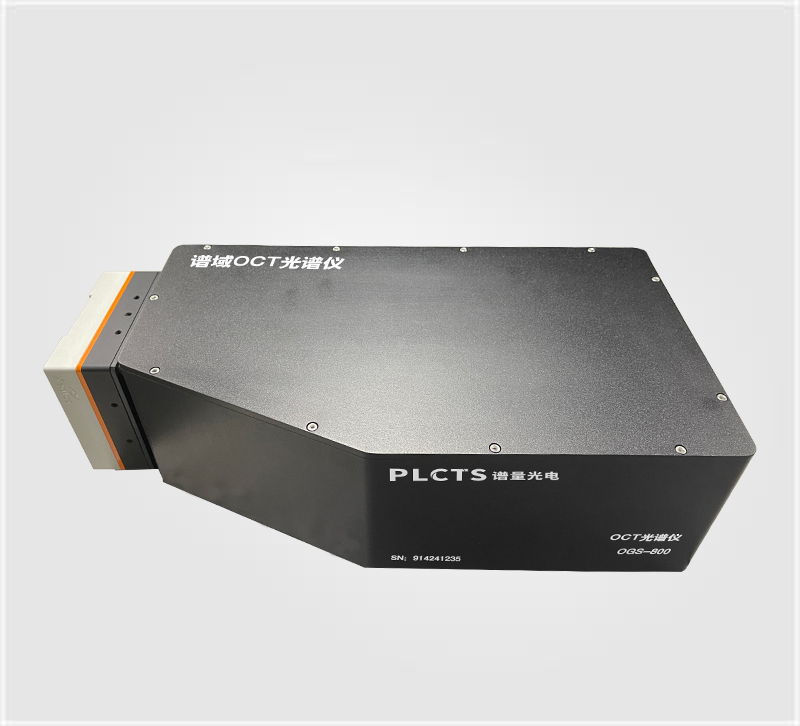

(光譜儀示意圖)
三、邁克遜干涉儀系統介紹：
SD-OCT掃描系統的參考臂位于樣品附近，并且封裝于掃描系統內，以確保采樣臂相對于參考臂的相位穩定性。為適應不同采樣距離和反射率(例如，在水中成像)，參考臂光程長度和其光強是可調的。為使色散產生的圖像失真最小，我們的OCT系統設計成將參考臂和采樣臂長度最大程度地光學匹配。此外通過我司專利化的色散補償算法，樣品的色散效應(例如，通過水或玻璃成像)可被補償，進一步提高系統成像分辨率。
1、系統組成：
（1） 分光系統
（2）二維橫向掃描振鏡系統
（3）參考臂、樣品臂、合束器
（4）合束器
（5）參考臂光程調節微分頭
（6）顯微鏡頭
2、工作過程（如下圖）：
1、寬帶低相干光源發出的光經過分光鏡分成兩束。
2、兩束光分別反射回來后再次在分光鏡處匯合，發生干涉。
3、干涉光進入光譜儀，光譜儀將不同波長的光分離并由探測器（如CCD線陣）同時檢測。
4、通過傅里葉變換將光譜信息轉換為深度信息，從而重建出樣品的斷層圖像。

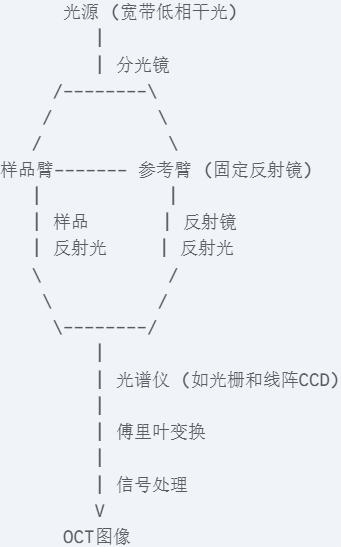

(邁克遜干涉儀原理示意圖)
四、SD-OCT光譜儀核心優勢：
1、VPH光柵，低偏振依賴，高衍射效率
2、高成像分辨率，提供亞微米級空間分辨率
3、并行數據采集，超快掃描速度
4、非侵入性，快速實時成像
5、深度分辨能力
6、我司專利算法及軟件套件，簡化數采和分析（色散補償算法-理論極限軸向分辨）
五、應用領域
1、眼科成像：廣泛應用于視網膜、角膜、黃斑等的高分辨率成像
2、皮膚成像：適用于皮膚組織結構的詳細成像分析
3、工業檢測：對材料內部微結構的無損檢測，如半導體、光纖等
4、醫學研究：用于生物組織研究、病理檢測和細胞結構成像等領域
5、生物組織研究，如細胞結構、組織工程、藥物輸送
6、基礎研究，如光物作用、表界面化學分析
六、應用實拍

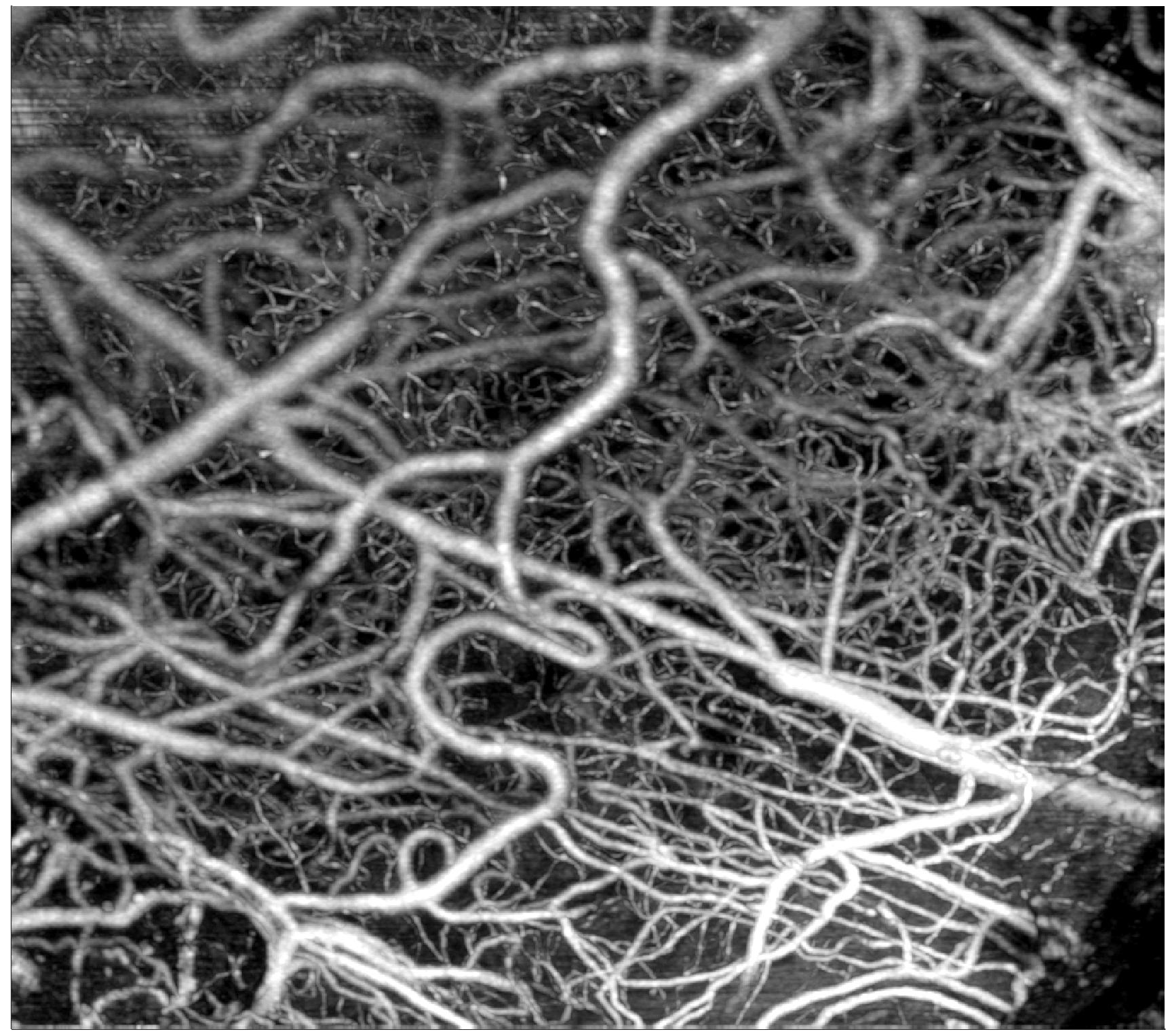

(小鼠大腦血管造影成像)
(液晶面板的膠合層析結構成像)

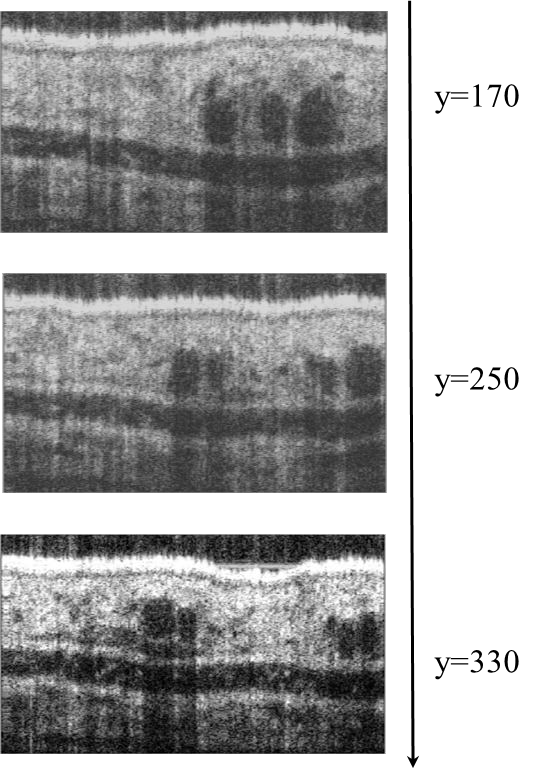

(小鼠鼠耳的截切面圖成像)
