硅基光子集成電路（PIC）作為光通信、計算和傳感等領域的核心技術，正推動著高速光互連與集成光子學的飛速發展。然而，硅光子芯片與光纖的高效耦合始終是制約其大規模應用的關鍵挑戰之一。傳統端面耦合器在O波段（1260-1360 nm）因硅波導的強雙折射特性，面臨顯著的偏振相關損耗（PDL），導致TE和TM模式的耦合效率差異較大。如何在保持制造工藝兼容性的同時實現低損耗、寬帶寬且偏振不敏感的耦合，成為學術界與工業界共同關注的難題。

近日，有教授團隊提出了一種雙層雙尖端端面耦合器，通過創新結構與工藝設計，成功在O波段實現TE/TM雙模高效耦合。實驗結果表明，TE模式耦合損耗低至1.18 dB/facet，TM模式耦合損耗僅為1.46 dB/facet（1310 nm波長），且在整個O波段內性能穩定，兼容商用硅光工藝。該成果為解決O波段端面耦合器的偏振敏感問題提供了有效方案。研究以“O-Band Low Loss and Polarization Insensitivity Bilayer and Double-tip Edge Coupler”為題。

端面耦合器是實現芯片與光纖連接的核心器件，其性能直接取決于波導模場與光纖模場的匹配程度。本文提出的雙層雙尖端端面耦合器（圖1）通過協同優化波導結構與雙尖端設計，顯著降低了模式場失配與偏振依賴性。本文提出了一種基于雙層與雙尖端邊緣耦合器的創新方案，旨在實現O波段光纖與芯片間的高效耦合，同時最大限度降低偏振態損耗（PDL）。通過采用多重刻蝕工藝，我們有效降低了波導的縱向模式約束，實現了橫向電場模（TE）和橫向磁場模（TM）的高耦合效率。實驗驗證表明，該邊緣耦合器在整個O波段范圍內性能優異，當與具有模式場直徑（MFD）4μm的透鏡光纖耦合時，兩種偏振方向的耦合損耗均低于2 dB/端面。

圖1：雙層雙尖端端面耦合器示意圖

圖 1：

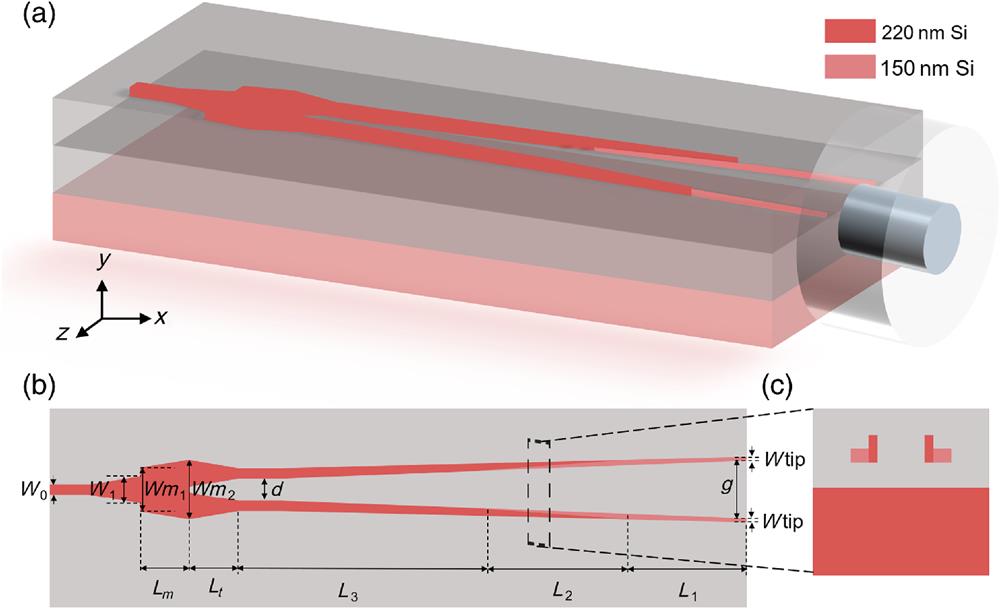

（a）雙層和雙頭邊緣耦合器的示意圖。

（b）邊緣耦合器的橫截面圖像。

（c）高度過渡過程的橫截面圖像。

通過仿真分析發現，傳統220 nm高度的波導對TM模式的強限制導致其有效模場面積遠小于TE模式（圖2a）。為此，團隊采用另一種常用的150 nm波導高度（圖2b），通過降低縱向模式束縛，使TM模場面積大幅提升。其中E?和E?分別表示光纖模式與芯片波導模式的復電場振幅。為提升耦合效率，需設計與輸入光纖模式高度匹配的波導結構。如圖2(a)和2(b)所示，我們通過仿真分析計算了兩種不同高度波導結構在1310納米波長下的TE和TM模式場分布。從圖2(a)可見，TE模式的有效模面積明顯大于TM模式。這源于1310納米波長下波導的強雙折射特性——220納米高的波導對TM模式具有更強的約束作用，導致其模尺寸更小。因此我們將波導高度調整為150納米以降低TM模式的約束效應。如圖2(b]仿真結果所示，在此配置下TE和TM模式的有效模面積基本保持一致。

綜上，通過仿真分析發現，傳統220 nm高度的波導對TM模式的強限制導致其有效模場面積遠小于TE模式（圖2a）。為此，團隊采用另一種常用的150 nm波導高度（圖2b），通過降低縱向模式束縛，使TM模場面積大幅提升。

圖2：雙頭波導以及TE和TM模式場分布的橫截面圖像

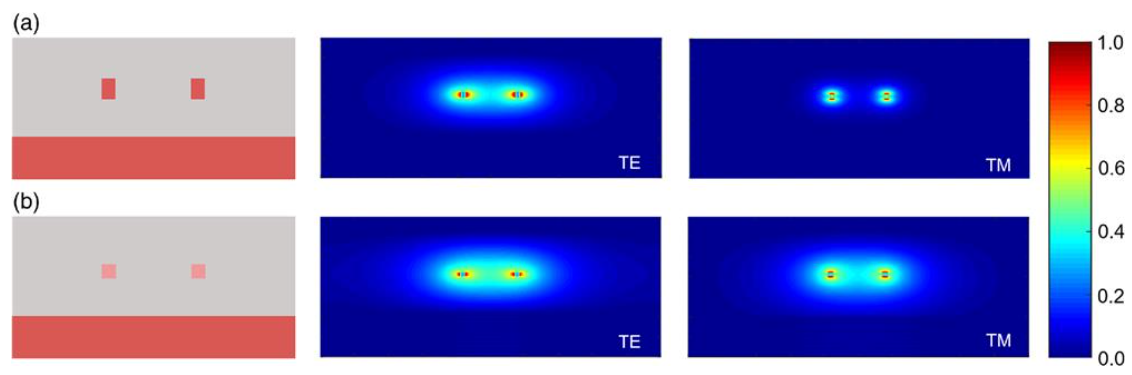

圖2：雙頭波導以及TE和TM模式場分布的橫截面圖像。

（a） 220 nm 高。

（b） 150 nm 高。

為定量分析兩種波導結構的差異并實現更高耦合效率，我們針對尖端波導寬度和間距進行了優化設計，并計算了其與4μm MFD透鏡光纖模式的重疊度。首先，我們對尖端波導寬度進行了優化模擬（如圖3(a)所示）。圖中實線和虛線分別代表高度為150納米和220納米的波導結構，紅色和藍色線條分別對應TE和TM模式。從仿真結果可見，紅色實線的整體重疊度比紅色虛線高出20%以上，充分證明了我們設計方法的有效性。當波導結構高度為220納米時，TE和TM模式的重疊度存在顯著差距，難以同時實現高效耦合與光子帶隙（PDL）的雙重目標。然而，當波導結構高度為150納米時，在100至150納米的尖端寬度范圍內，兩種模式的重疊度均接近80%以上。

圖3：220 nm和150 nm 高度下不同偏振耦合效率分析

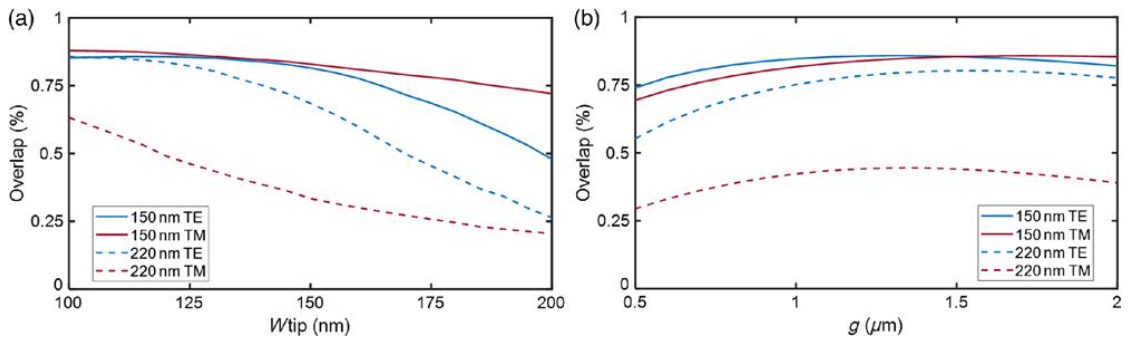

圖3：計算的模式重疊度隨Wtip和g的變化關系

團隊設計的器件是在SOI晶圓上制造的，其頂部硅層厚度為220納米，埋入式二氧化硅層厚度為2μm。該器件設計分為兩層結構，通過多道蝕刻工藝完成。首先使用電子束光刻（EBL）技術，在晶圓表面旋涂ZEP520電子束抗蝕劑。隨后利用EBL將圖案轉印至抗蝕劑層。接著通過電子束蒸發沉積10/50納米厚的鉻/金金屬層，并進行剝離處理去除多余金屬，最終形成圖案化結構。在第二步EBL工藝中，將第一層結構轉印至電子束抗蝕劑層。為將結構轉印至硅層，采用電感耦合等離子體（ICP）蝕刻工藝對頂部硅層進行220納米深度蝕刻。在另一輪EBL和ICP工藝中，將第二層結構轉印至硅層并蝕刻70納米。最后通過等離子體增強化學氣相沉積法在頂部沉積2μm厚的二氧化硅包覆層。圖6(a)展示了器件的光學顯微鏡圖像，插圖為邊緣耦合器的放大視圖。圖6(b)-6(d)為圖6(a]插圖中標記區域的掃描電子顯微鏡（SEM）圖像。

團隊采用電子束曝光（EBL）與感應耦合等離子體（ICP）刻蝕等技術，通過兩次EBL步驟分別定義雙層結構。第一層刻蝕深度為220 nm，第二層刻蝕70 nm，最終形成150 nm高度的雙尖端波導（圖4b-d）。通過精確控制刻蝕參數，團隊實現了納米級精度的波導形貌，并利用等離子體增強化學氣相沉積（PECVD）技術沉積2 μm厚的SiO?包層，確保器件長期穩定性。

圖4：端面耦合器顯微圖

圖4：

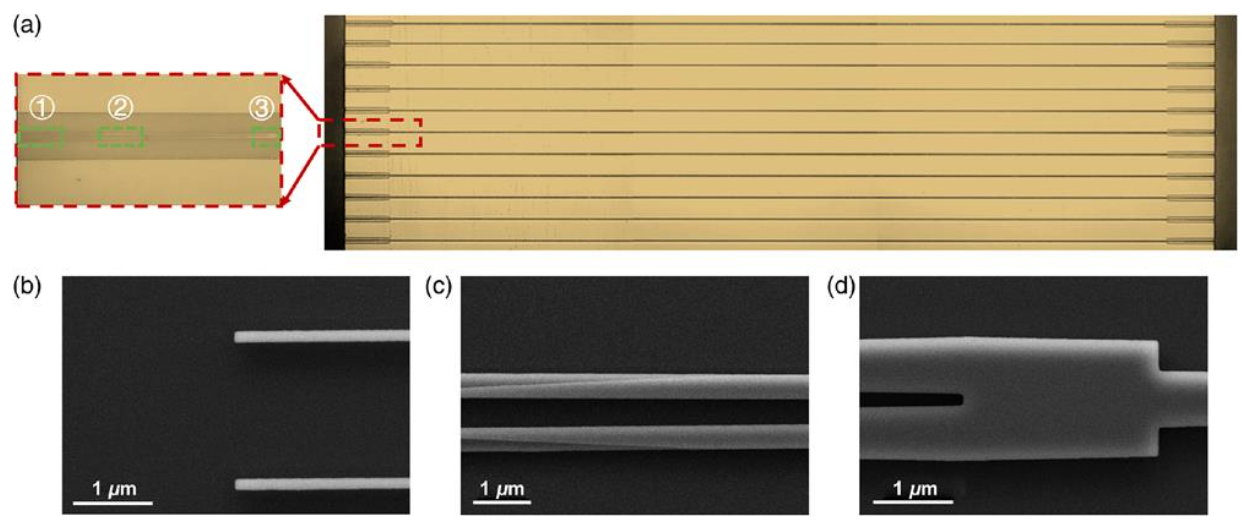

(a)單芯片切割后的光學顯微鏡圖像。

(b)-(d)制備的邊緣耦合器的掃描電鏡圖像。

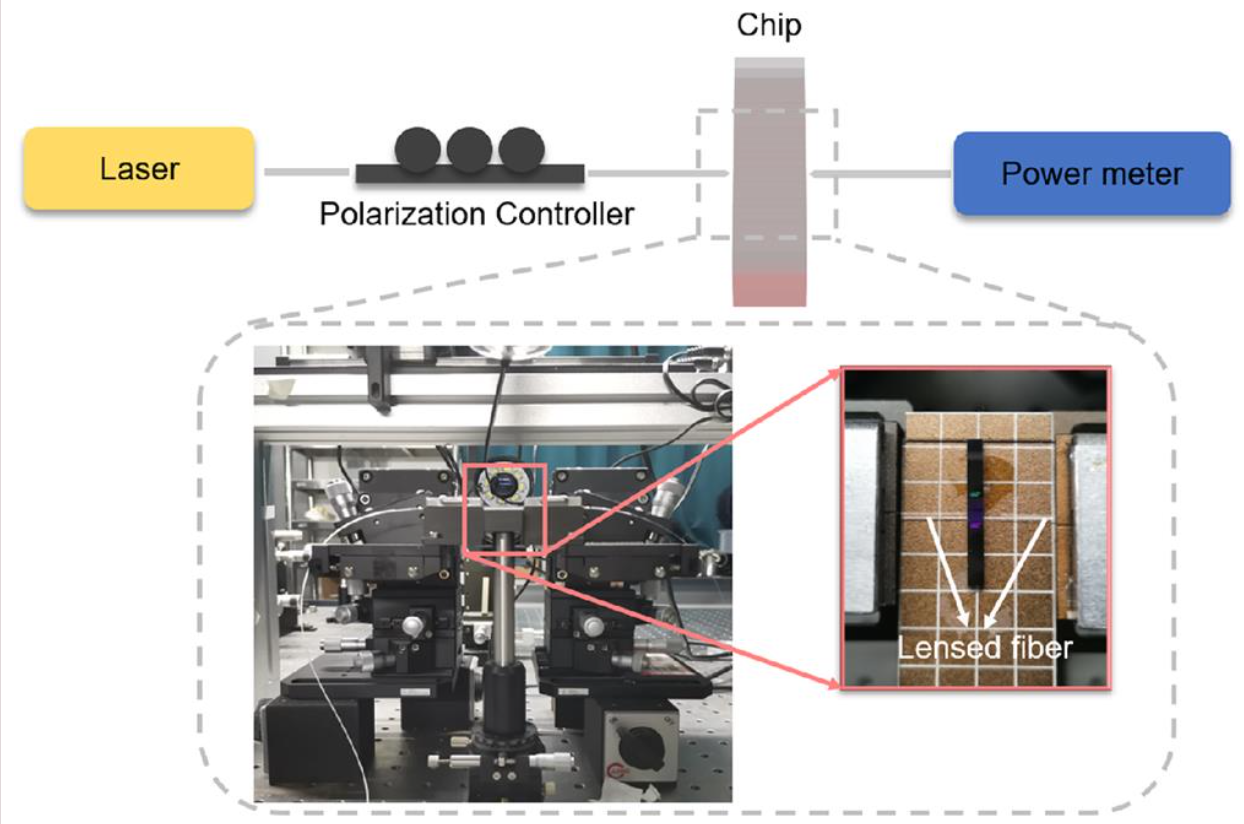

為表征所制備的邊緣耦合器性能，我們采用波長范圍在1260至1360納米之間的可調諧激光器作為輸入光源。通過光功率計測量芯片輸出端的耦合功率，并使用偏振控制器將輸入光的偏振態控制在TE和TM模式之間。耦合裝置 該裝置由兩個精密六軸對準臺、2個觀察系統（垂直＋水平）和一個芯片支架組成，如圖7插圖所示。我們在光纖支架兩側各固定一根4-MM MFD透鏡光纖，并通過調整六軸對準臺使功率計測得的光功率最大化。通過調節輸入光波長和偏振控制器，我們對器件在整個0波段范圍內的TE和TM耦合損耗進行了表征。圖8展示了器件的測試與仿真性能對比，其中實線和虛線分別代表實驗與仿真結果，紅色和藍色曲線分別對應TE和TM模式數據。觀察發現實驗結果雖略遜于仿真結果，但兩者呈現一致趨勢，充分展現了器件在偏振相關損耗方面的卓越性能。在1310 nm波長下，TE和TM模式耦合損耗分別測量為1.18 dB/端面和1.46 dB/端面。光譜中出現的噪聲源于測試過程中耦合裝置的振蕩以及光纖與芯片間的反射。在整個0波段范圍內，TE和TM模式耦合損耗分別<1.52 dB/端面和2 dB/端面。

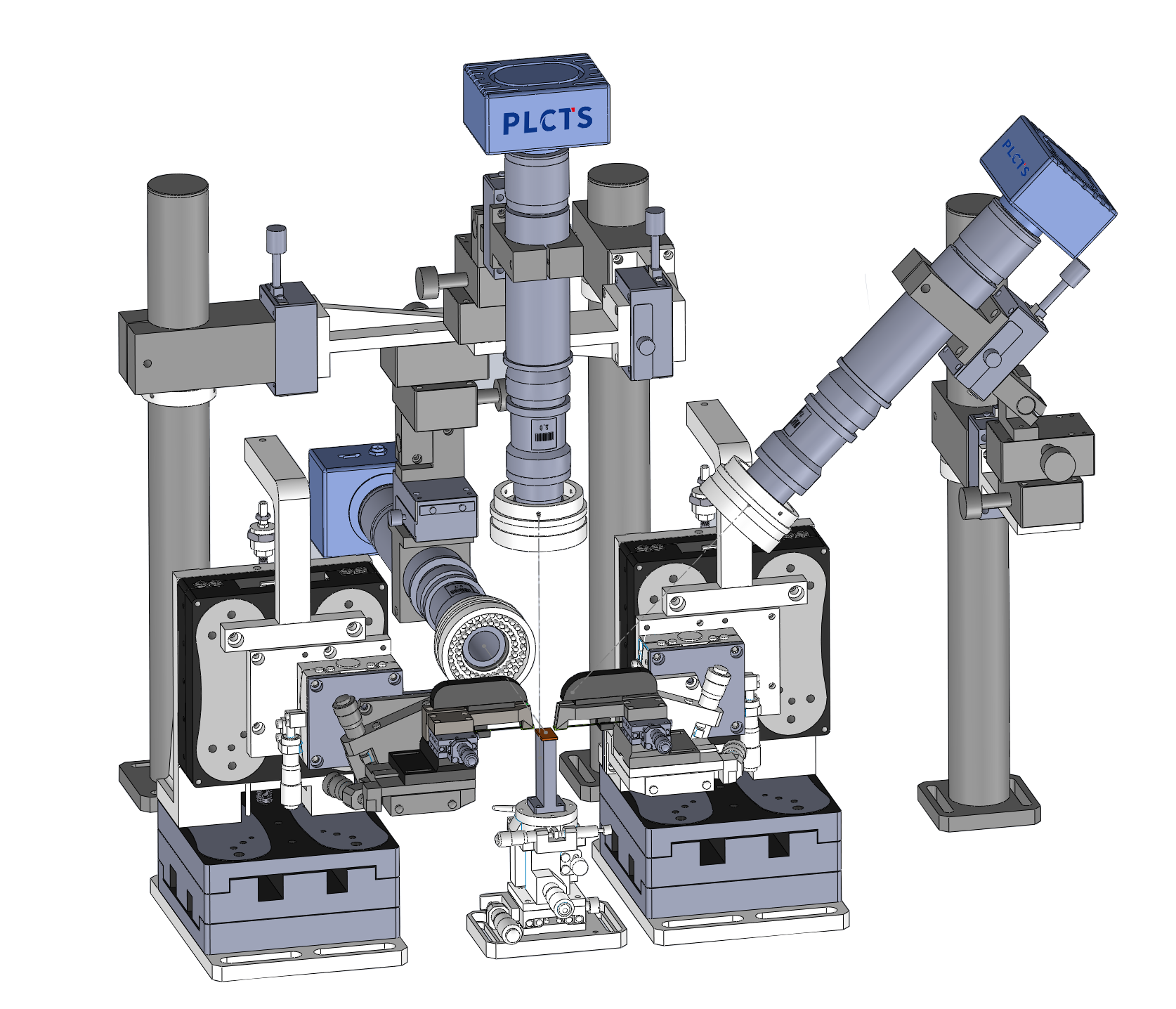

圖5：波導耦合系統

該端面耦合器在O波段的高效表現，使其成為高速數據通信（如5G和下一代數據中心）中光纖-芯片接口的理想解決方案。其低偏振敏感特性尤其適用于偏振復用系統，可顯著降低系統復雜度與成本。隨著O波段在短距通信和傳感領域的廣泛應用，此類高性能耦合器有望成為下一代光子集成芯片的核心組件，推動光電子產業持續革新。
