一、測試需求

1、三端器件測試：

（1）三端器件（如晶體管）通常需要測試其輸入、輸出和控制端口的電學特性。

（2）為了同時測試這三個端口，可能需要一個具有多個通道的數字源表，或者通過巧妙的接線方式使用一個雙通道源表（如果兩個通道可以獨立操作）來模擬多通道測試。

（3）在某些情況下，使用兩臺單通道源表也可以達到測試三端器件的目的，但這種方式可能增加測試的復雜性和成本。

2、雙端器件測試：

（1）雙端器件（如二極管）的測試相對簡單，通常只需要測試其兩個端口之間的電學特性。

（2）因此，單通道的數字源表就足以滿足測試需求。

二、源表通道選擇

1、單通道源表：

（1）適用于雙端器件的測試，因?yàn)殡p端器件只有兩個需要測試的端口。

（2）在某些情況下，通過適當?shù)慕泳€和測試策略，單通道源表（如吉司利2450數字源表）也可以用于三端器件的某些特定測試。

2、雙通道源表：

（1）更適合用于三端器件的測試，因?yàn)榭梢酝瑫r測試兩個端口之間的電學特性，并通過適當?shù)牟僮鱽砟M第三個端口的測試。

（2）雙通道源表（如吉時利2602B、2612B、2636B數字源表等）提供了更高的測試靈活性和效率，尤其是在需要同時測試多個端口之間的交互作用時。

三、測試連接與設置

無論是測試三端器件還是雙端器件，都需要確保探針臺與數字源表之間的正確連接和設置。這包括選擇合適的探針、調整探針的位置和角度、設置合適的測試電壓和電流等。此外，還需要注意探針臺的接地和連接線的屏蔽等問題，以確保測試的準確性和可靠性。

四、數字源表介紹

單通道數字源表推薦：

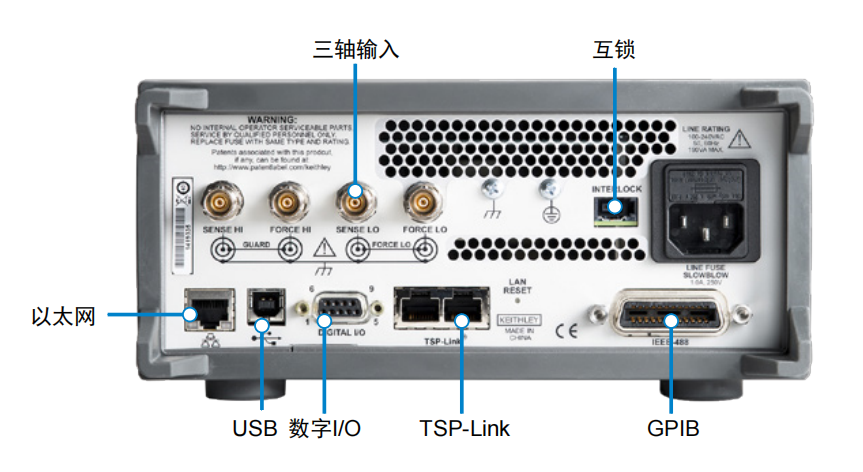

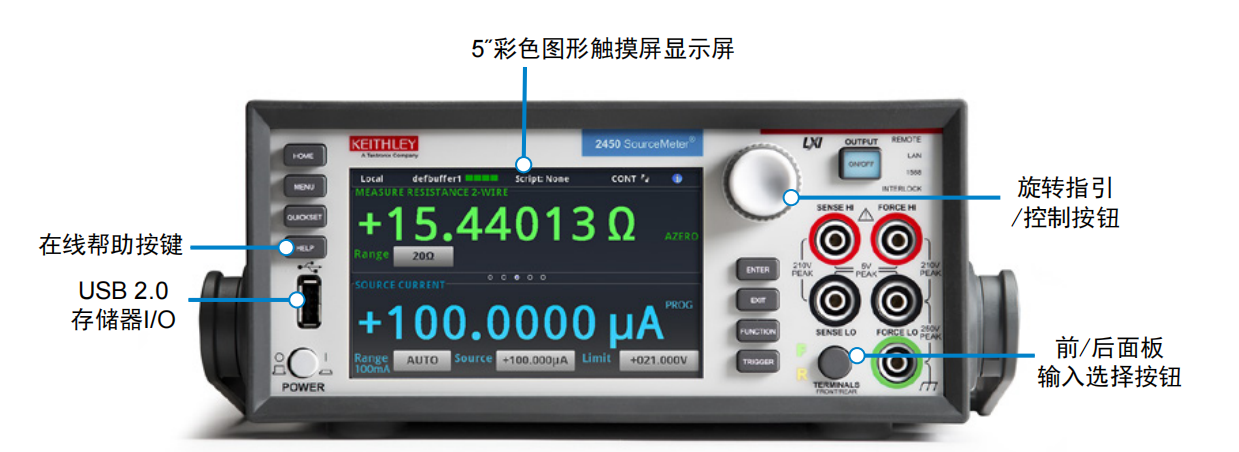

KEITHLEY 2450型 數字源表，物理接口：香蕉插頭/三同軸接口

雙通道數字源表推薦：

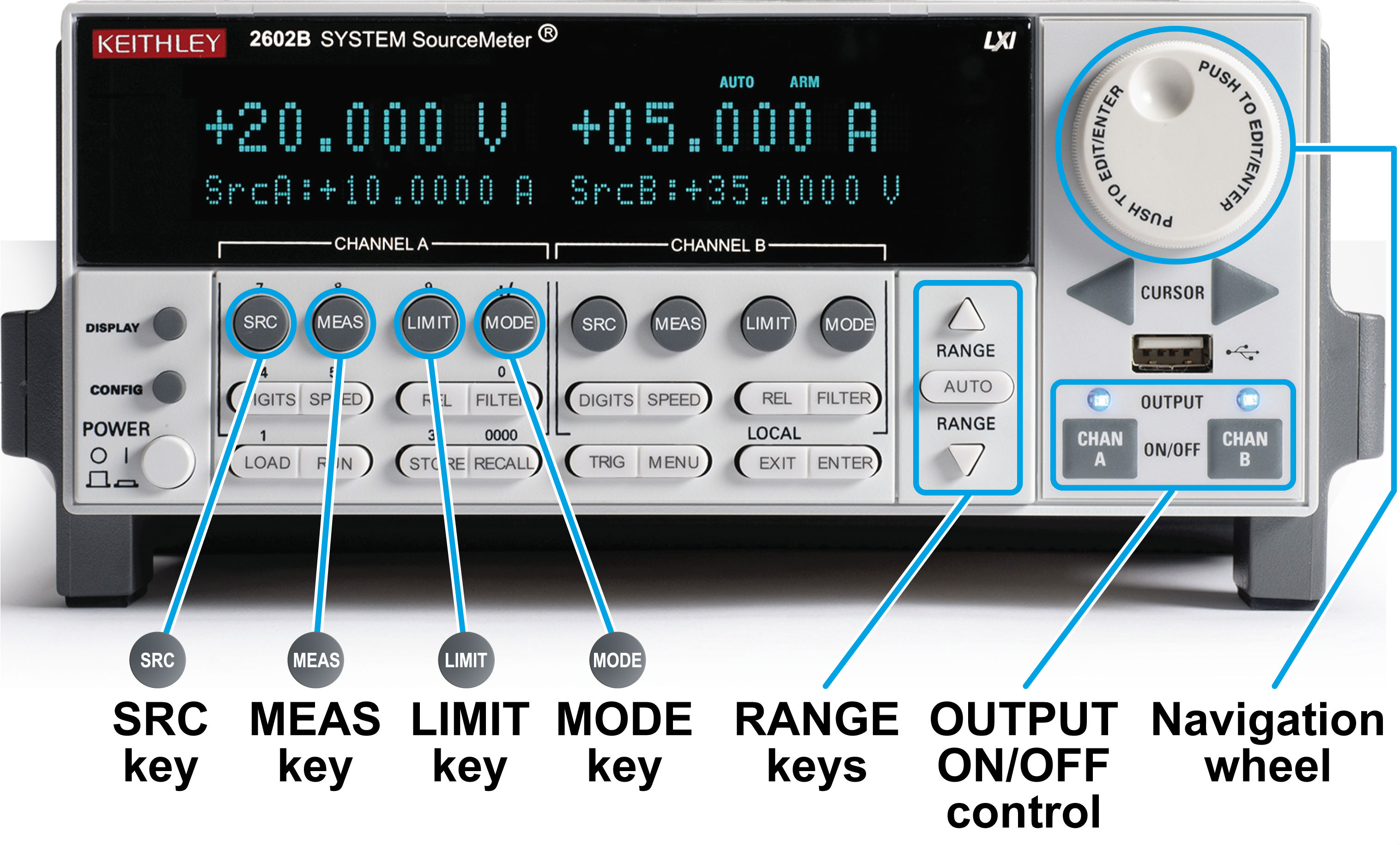

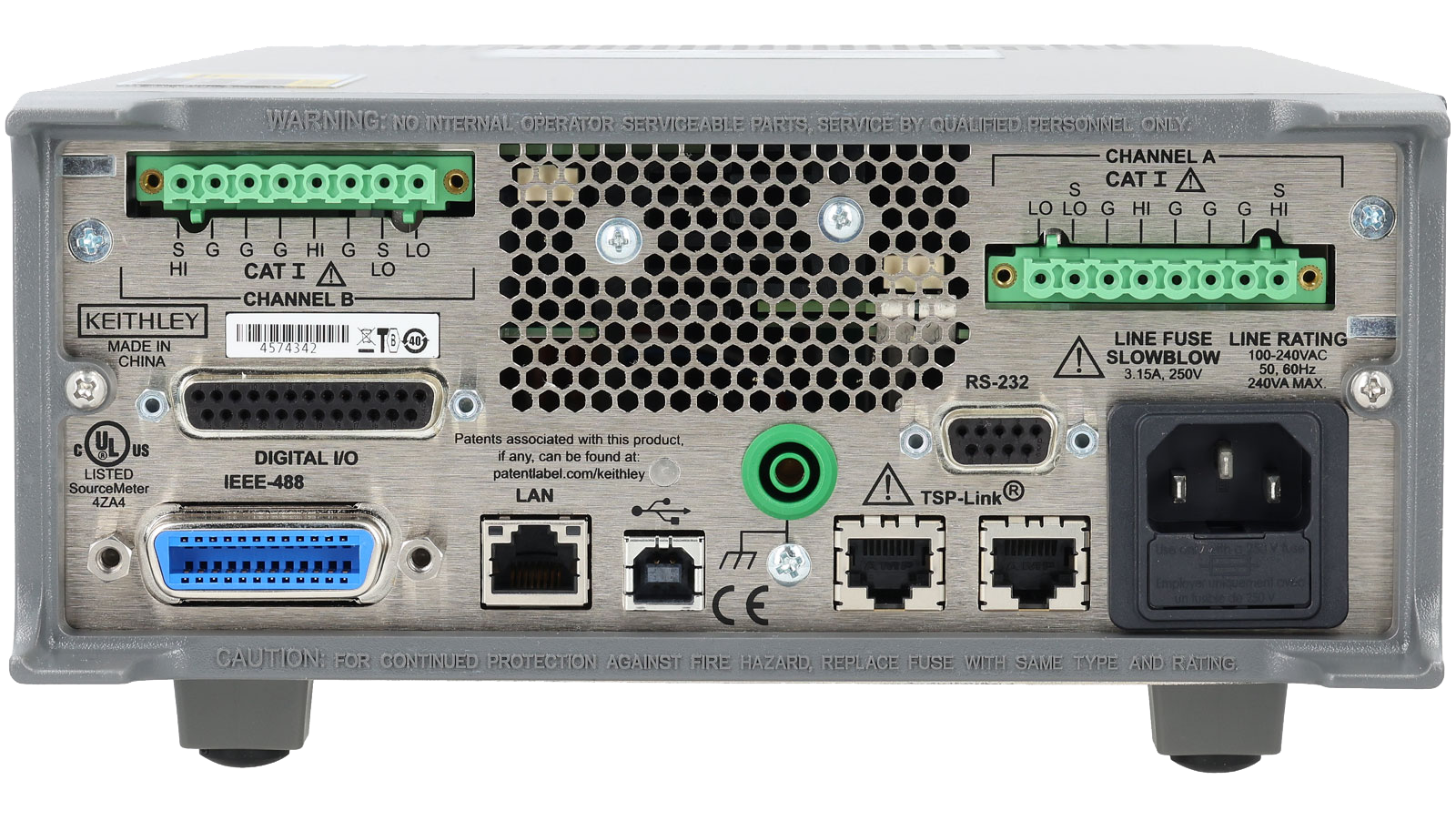

KEITHLEY 2602型 數字源表，物理接口：螺絲端子（可選適配器用于同軸/三同軸接口）

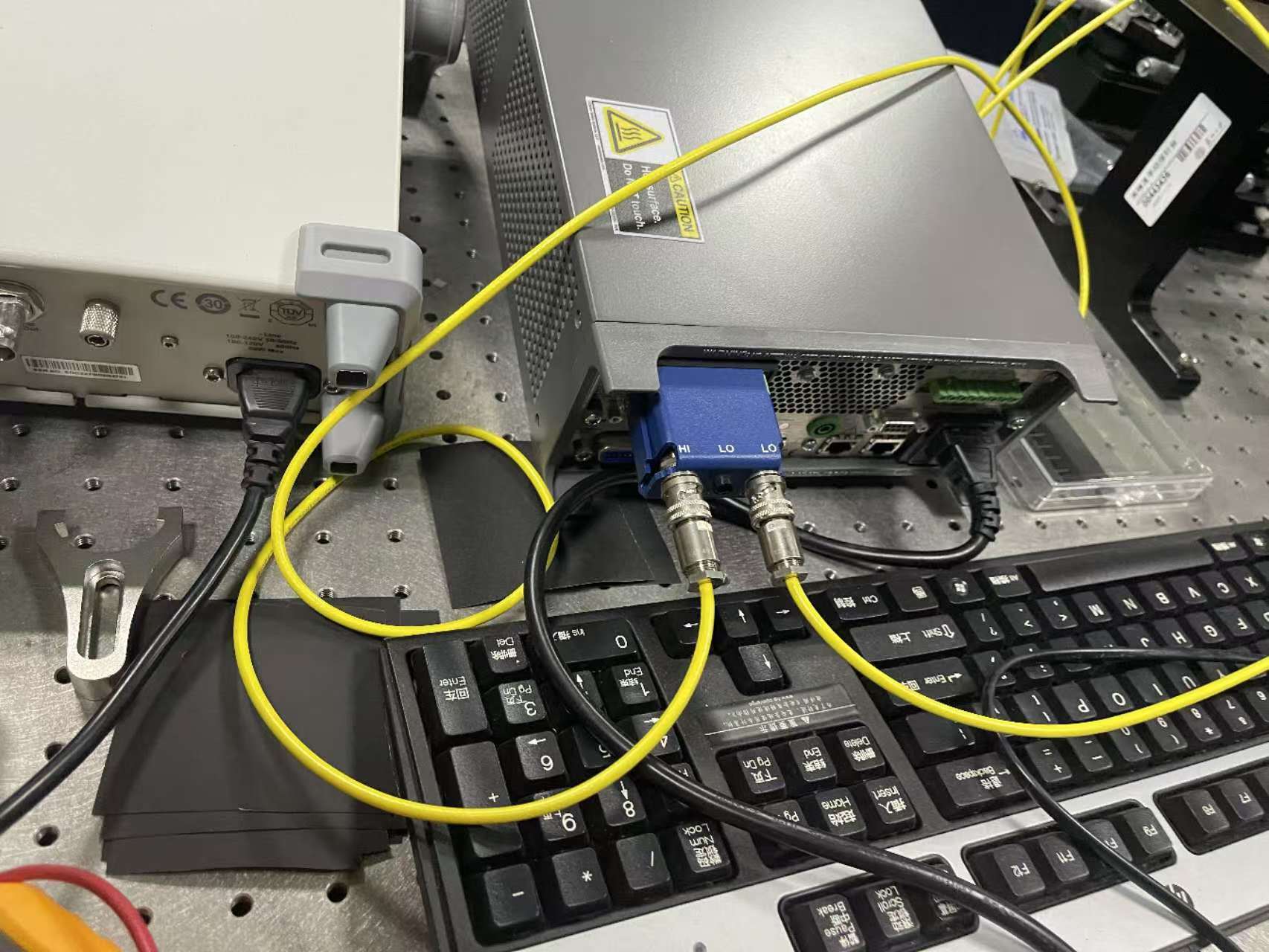

電學測試夾具使用示意圖（可選適配器用于同軸/三同軸接口）

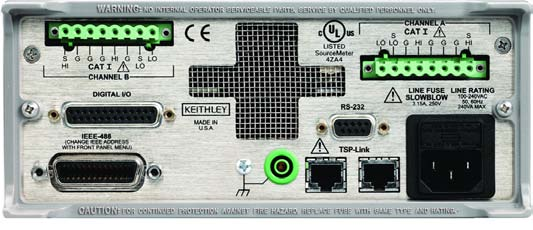

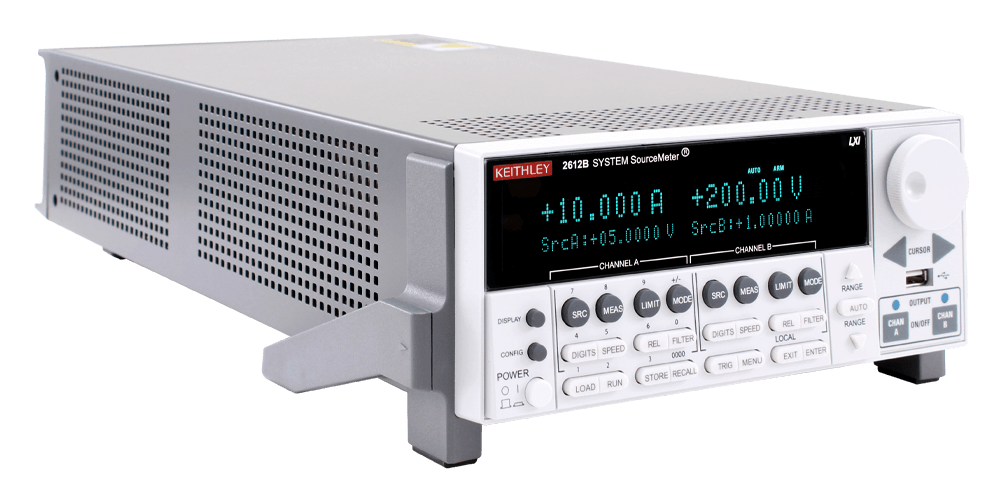

KEITHLEY 2612型 數字源表，物理接口：螺絲端子（可選適配器用于同軸/三同軸接口）

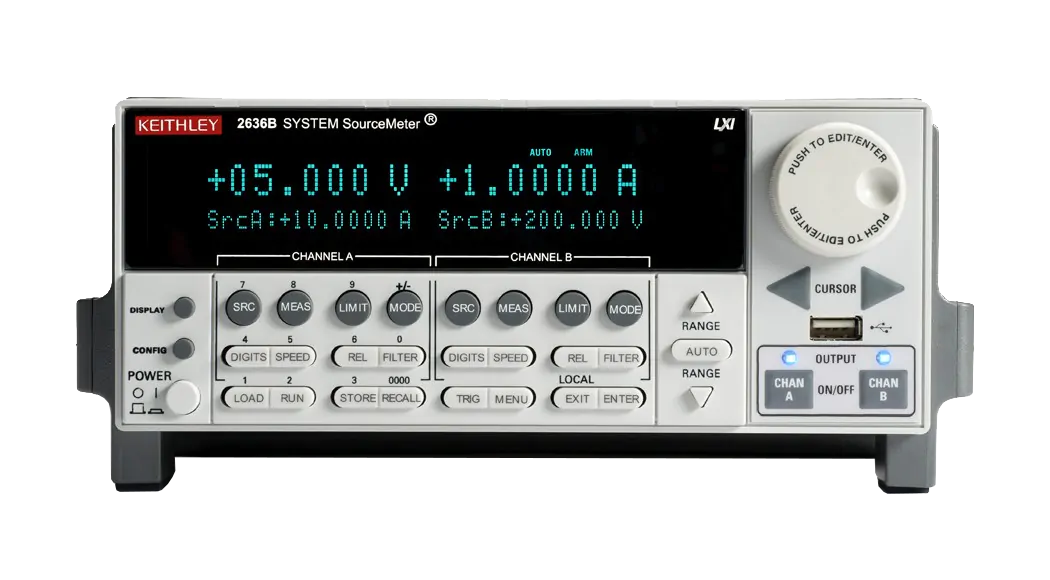

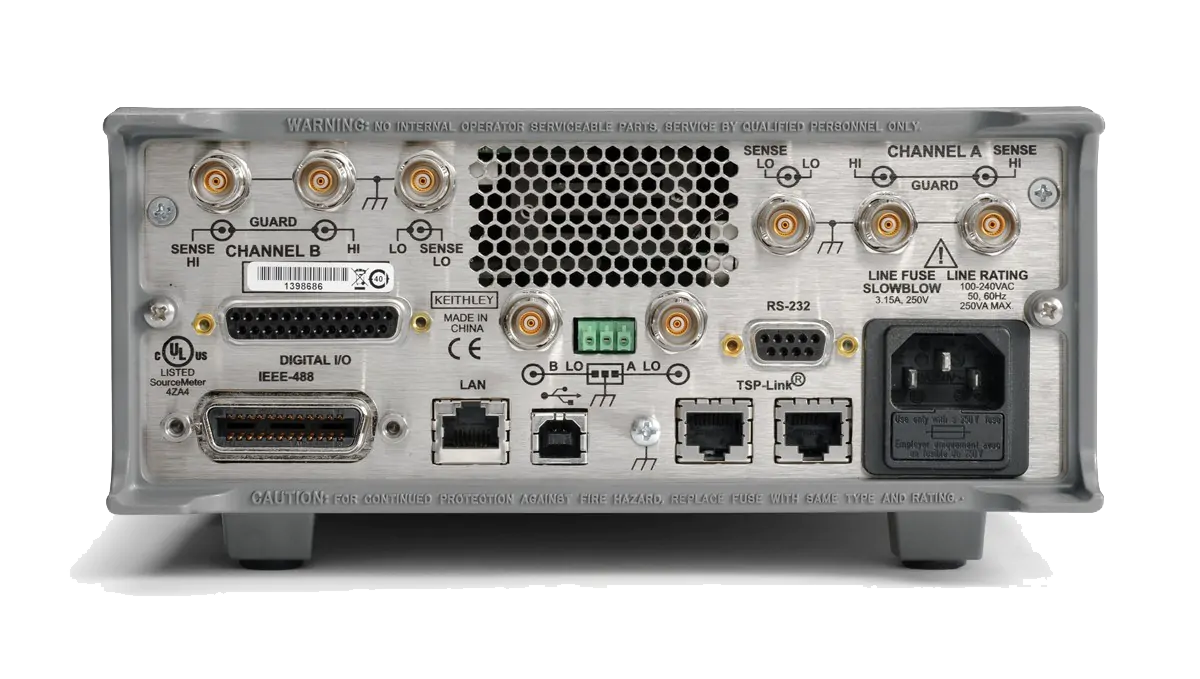

KEITHLEY 2636型 數字源表，物理接口：三同軸接口
