一、端面耦合的基本原理
端面耦合的基本原理是利用光的全反射和模式匹配原理，將光纖中的光能量耦合到波導中。當光纖的端面與波導的端面對準時，如果兩者的數值孔徑（NA）和模場直徑相匹配，光能量就可以高效地從一個介質傳輸?shù)搅硪粋€(gè)介質中。
二、端面耦合的關鍵要素
- 數值孔徑匹配：光纖和波導的數值孔徑需要相匹配，以確保光能量在耦合過程中不會因?yàn)榻嵌冗^(guò)大而逸出。
- 模場直徑匹配：光纖和波導的模場直徑也需要相匹配，以減少模式失配帶來的耦合損失。

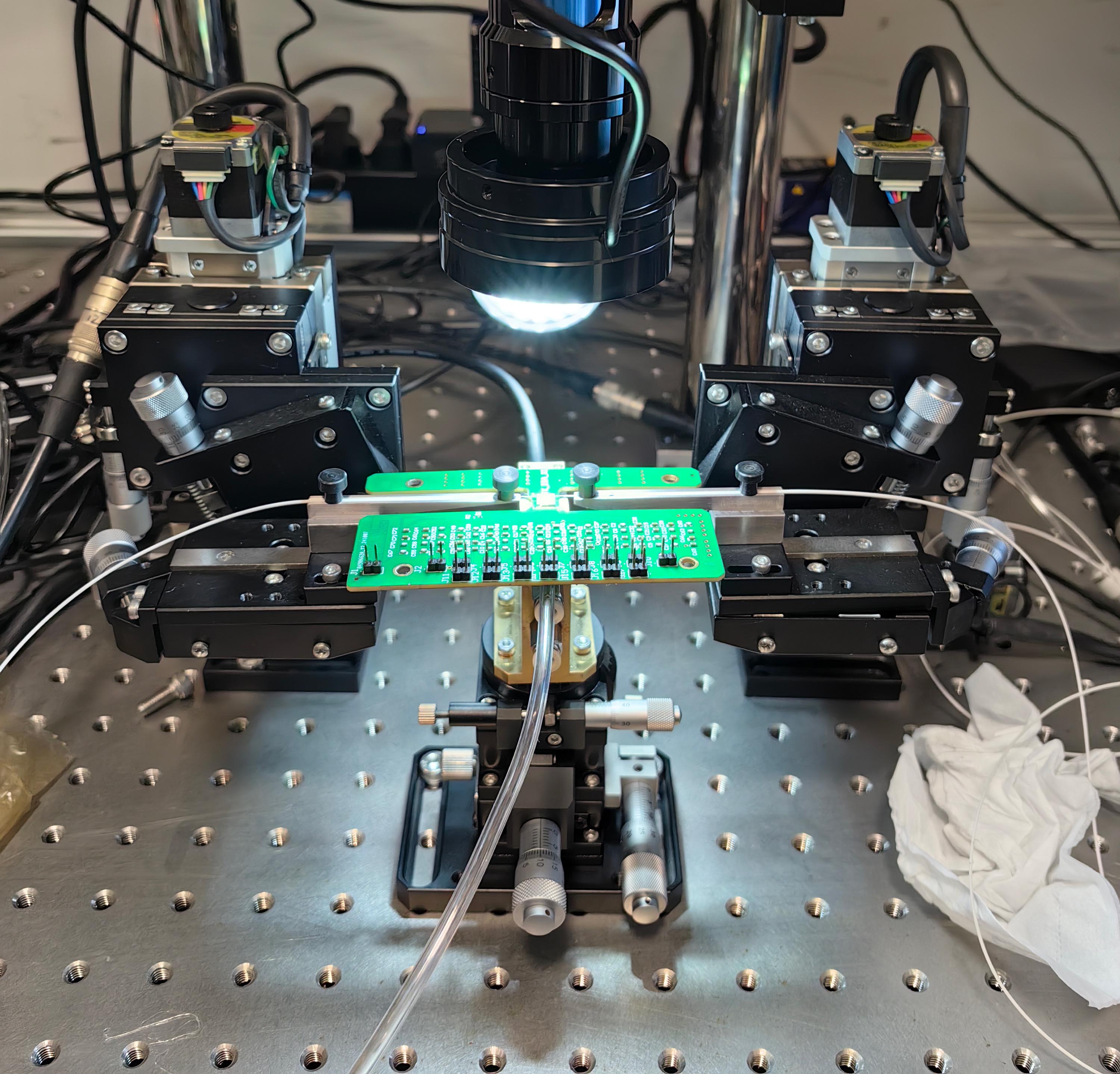

- 對準精度：高精度的對準是實現高效端面耦合的關鍵。通常需要使用微調架等高精度定位裝置來確保光纖和波導的端面對準。
- 表面質量：光纖和波導的端面表面質量對耦合效率也有重要影響。表面缺陷、污染或損傷都可能導致耦合效率的降低。
三、端面耦合的實現方法

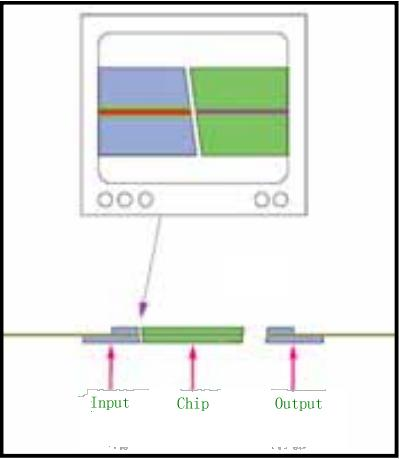

- 直接端面對接：當光纖和波導的數值孔徑和模場直徑相匹配時，可以直接將它們的端面對接在一起，實現光能量的傳輸。
- 使用透鏡或楔形耦合器：當光纖和波導的數值孔徑或模場直徑不匹配時，可以使用透鏡或楔形耦合器等光學元件來改變光斑的大小和形狀，使其更好地匹配波導的模場，從而提高耦合效率。
- 采用模式轉換器：模式轉換器可以將光纖中的光能量轉換為與波導模式相匹配的光能量，從而實現高效的端面耦合。
四、端面耦合的應用
端面耦合在光學通信、集成光學、光傳感等領域有著廣泛的應用。例如，在光學通信中，端面耦合可以用于實現光纖與光波導、光放大器、光開關等光學器件之間的連接；在集成光學中，端面耦合可以用于實現光子芯片與光纖之間的連接；在光傳感中，端面耦合可以用于實現光纖傳感器與波導傳感器之間的連接。
總之，光纖與波導的端面耦合是一種重要的光學連接技術，它對于實現光能量的高效傳輸和光學器件的集成具有重要意義。在實際應用中，需要根據具體的應用場景和需求選擇合適的耦合方法和參數，以實現最佳的耦合效果。
