一、測試過程
1、樣品準備與放置
2、顯微鏡定位
3、連接測試設備(KEITHLEY 2636型 數字源表為例)

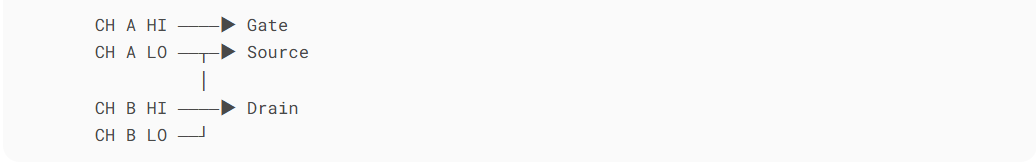

| 器件端 | 連接至2636B | 說明 |
| 柵極(Gate) | CH A HI | 提供Vgs并測量Ig |
| 漏極(Drain) | CH B HI | 提供Vds并測量Id |
| 源極(Source) | CH A 和 CH B 的LO端共地 | 確保參考電位一致 |

4、探針裝載與接觸
探針裝載:將探針裝載到探針座上,確保探針座位置合適。
探針移動:通過探針座上的X-Y-Z三向微調旋鈕,將探針緩慢移動至接近待測點。

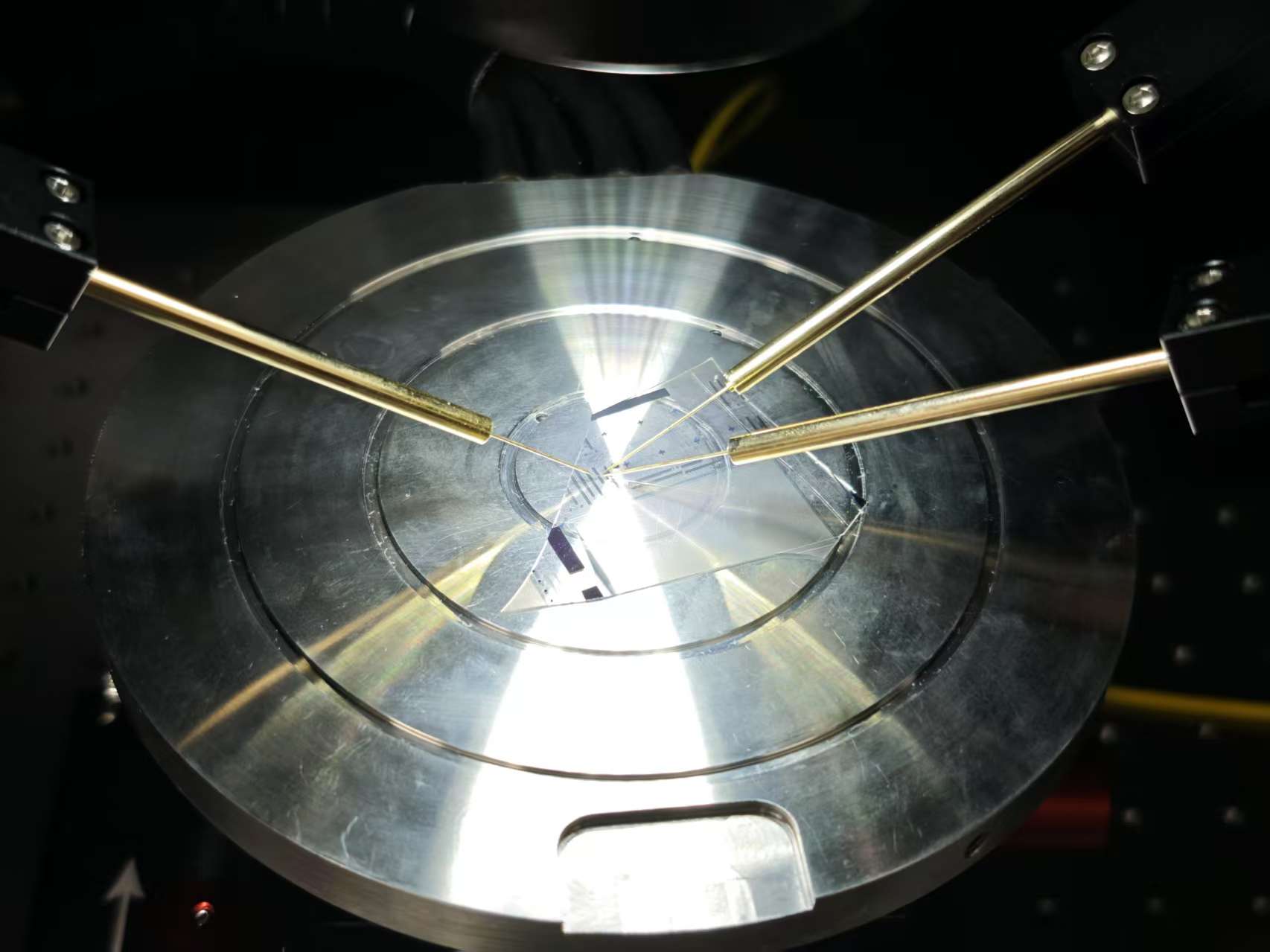

探針接觸:當探針針尖懸空于被測點上空時,先用Y軸旋鈕將探針退后少許,再使用Z軸旋鈕下針,最后用X軸 旋鈕左右滑動探針,觀察是否有少許劃痕,確認探針與被測點良好接觸。


通過測試設備(如半導體參數測試儀、數字源表、示波器等)施加預定的電壓或電流,探針臺采集器件的響應信號,實時記錄電流-電壓(I-V)特性曲線或其他電學特性數據。
6、記錄數據與處理
測試完成后,記錄并保存測試數據,以便后續分析和處理。小心地將探針從被測點上移開,避免損壞樣品或探針。
二、測試應用
(1) MOSFET(金屬氧化物半導體場效應晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain),部分器件需測試襯底(Body)
(2)BJT(雙極結型晶體管)
1.1、結構:基極(Base)、發射極(Emitter)、集電極(Collector)
輸入特性(Ib-Vbe)
輸出特性(Ic-Vce)
電流增益(hFE= Ic/Ib)
擊穿電壓(BVceo、BVcbo)
模擬電路(放大器、振蕩器)
功率開關
高速數字電路
(3)IGBT(絕緣柵雙極晶體管)
1.1、結構:柵極(Gate)、集電極(Collector)、發射極(Emitter)
(4)HEMT(高電子遷移率晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain)
高頻跨導(gm)
截止頻率(fT)
最大振蕩頻率
5G/6G 射頻器件
毫米波通信
低噪聲放大器(LNA)
(5)JFET(結型場效應晶體管)
1.1、結構:柵極(Gate)、源極(Source)、漏極(Drain)
