光波導耦合光纖與芯片的耦合效率測試方法
發表時間：2025-07-08     閱讀次數：

一、操作流程：


1、設備準備：

  • 光源（波長匹配，如1550 nm）、光功率計、光纖夾具、六軸位移臺。

  • 清潔光纖端面和芯片耦合區域（使用異丙醇和無塵布）。

2、輸入功率校準 P(fiber) ：

  • 斷開芯片，將光纖直接連接至功率計，記錄輸出功率 P(in) （需扣除連接器損耗）。

3、芯片耦合功率測量 P(chip)：

  • 將光纖對準芯片耦合結構（端面/光柵），通過位移臺微調至功率計讀數最大。

  • 記錄穩定后的輸出功率 P(out)

4、效率計算：

  • 注意：若芯片有多個輸出端口，需匯總所有端口功率。

5、波長掃描（可選）：

  • 在目標波段（如1520-1580 nm）內步進掃描，驗證寬帶性能。

二、實驗中的常見問題及方案解決


1. 效率測量值異常低

可能原因排查步驟解決方案

端面污染或損傷

1、顯微鏡觀察端面是否有劃痕或顆粒。
2、紅外相機檢查光斑是否畸變。

1、等離子清洗（O?/Ar混合氣體）。
2、重新拋光端面（8°斜角拋光）。

模場嚴重失配

1、仿真對比光纖與波導的模場尺寸（MFD）。
2、近場掃描實測模場重疊度。

1、添加錐形波導擴展模場。
2、使用模場轉換器（如SiN過渡層）。

未對準（X/Y/Z/角度）

1、紅外相機觀察光斑偏移。
2、六軸位移臺微調時監測功率變化。

1、主動對準算法（如爬山法）。
2、設計對準標記（十字/光柵）

反射損耗未抑制

1、測量回波損耗（OTDR或光環形器）

1、鍍抗反射膜（如λ/4 SiN膜）。
2、端面斜切（8°~10°）。















2. 功率讀數不穩定

可能原因排查步驟解決方案
機械松動或振動1、輕觸光纖觀察功率跳變。
2、檢查夾具螺絲是否擰緊。		1、紫外膠固化或激光焊接固定。
2、 使用陶瓷夾具（低熱膨脹）。
溫度漂移記錄溫度變化與功率波動相關性1、溫控平臺（±0.1°C）。
2、選用低TCE材料（如玻璃基板）。
光源不穩定隔離光源直接測功率穩定性1、更換穩定激光器。
2、增加光隔離器









3. 波長依賴性過強

可能原因排查步驟排查步驟
光柵耦合器設計問題測試不同波長下的效率曲線1、優化光柵參數（周期、占空比）。
2、使用啁啾光柵拓寬帶寬。
波導色散過大仿真波導的有效折射率隨波長變化1、改用低色散材料（如SiN）。
2、設計色散補償結構




4、多模干擾（光斑分裂/效率波動）

可能原因排查步驟排查步驟
光纖激發高階模1、觀察輸出光斑是否分裂。
2、模式分析儀檢測。		1、使用單模光纖。
2、添加模場濾波器。
波導尺寸是否支持多模仿真波導的模場分布1、縮小波導尺寸至單模條件。
2、 設計模場適配器。






5、長期可靠性問題

可能原因可能原因排查步驟
材料老化（膠水/涂層）高溫高濕測試后效率衰減1、改用耐候性材料（如環氧樹脂）。
2、密封封裝。
金屬化層氧化電鏡觀察電極氧化情況1、鍍金保護層。
2、 惰性氣體環境存儲

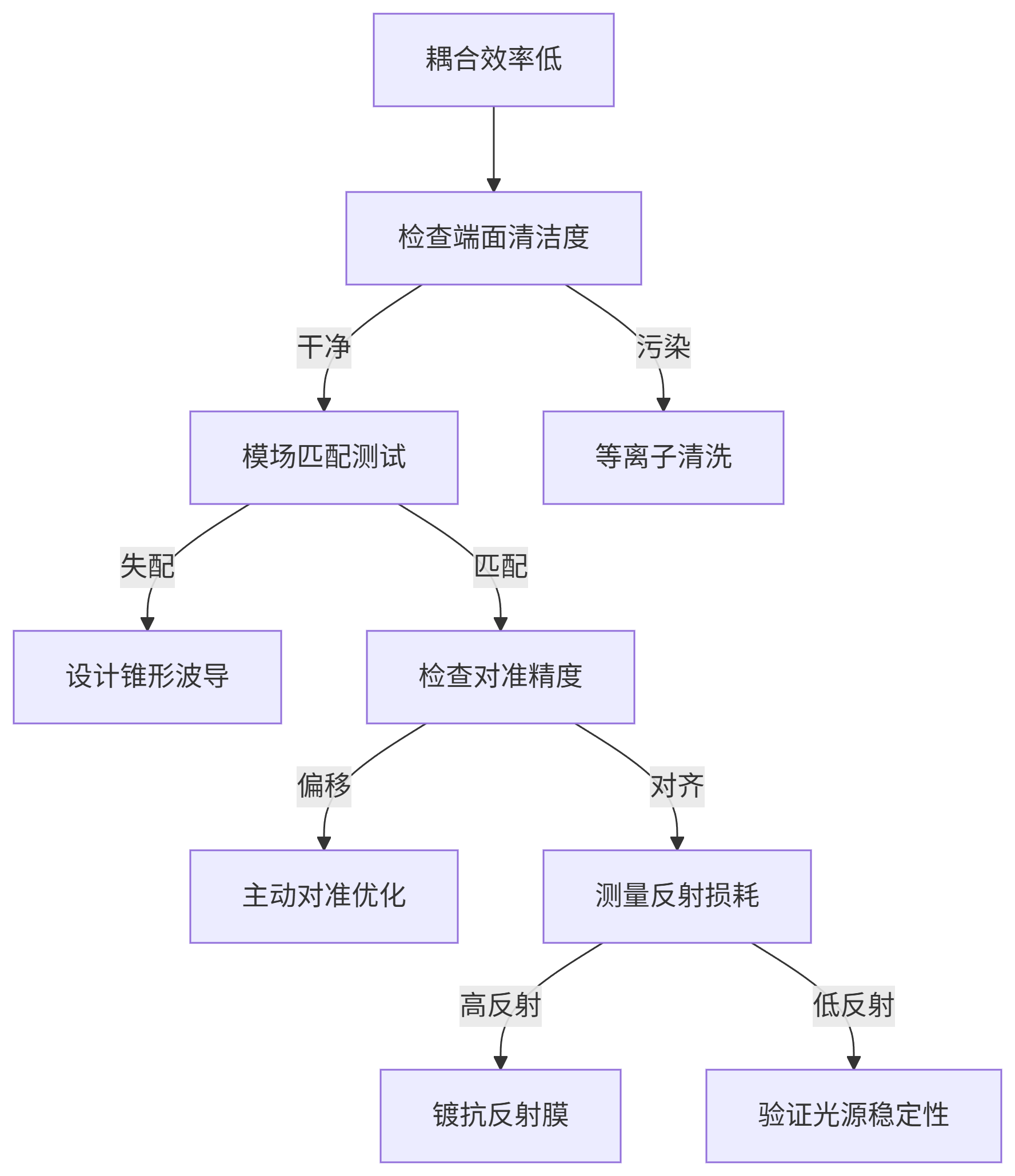

三、快速排查流程圖

波導耦合系統示意圖

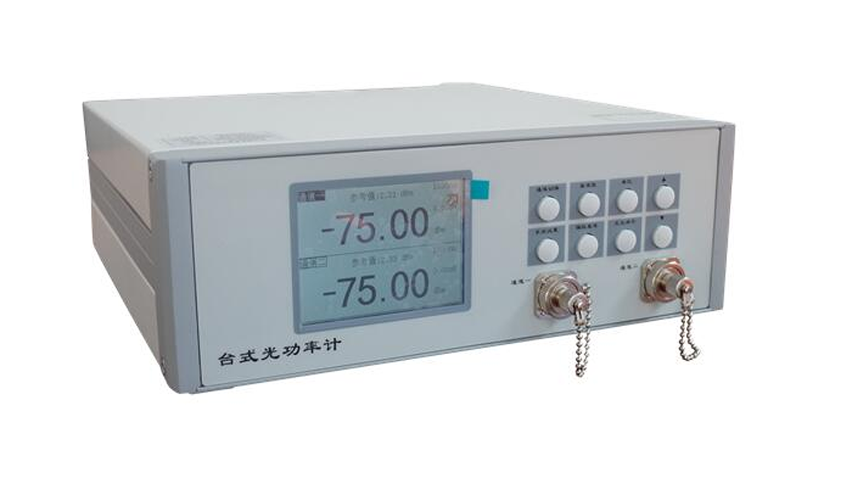

臺式光功率計示意圖
