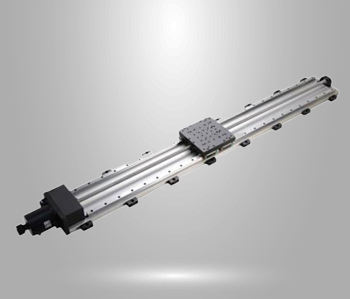

GETS9 長行程電動平移臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢： . 標配步進電機/伺服電機和標準DB9接口，配合控制器可實現自動控制; . 長行程滾珠螺桿傳動，重復定位精度高; . 采用進口線性滑塊導軌，具有較好的運動性能; . 步進電機和精研絲桿通過彈性聯軸器連接，傳動同步且噪音小; . 兩端裝有零位和限位開關，方便準確定位和保護產品; . 底部有標準孔距的螺紋孔和通孔，方便安裝固定； . 可根據客戶要求定制不同尺寸和行程。 |
技術參數：
型號 | GTS9600 | GTS9800 | GTS91000 | GTS91200 | GTS91500 | GTS92000 | GTS92400 | | 行程 | 600mm | 800mm | 1000mm | 1200mm | 1500mm | 2000mm | 2400mm | | 臺面尺寸 | 180mmx150mm
| 180x180mm | 300x300mm | | 螺桿導程 | 5mm | | 分辨率 | 0.00039mm（8細分） | | 最大速度 | 40mm/s | | 重復定位精度 | 0.004mm
|
| | 軸向間隙 | 0.006mm
|
| | 標配電機 | 步進電機/伺服電機
|
| | 中心負載 | 50Kg | | 自重 | 20Kg | 27Kg | 34Kg | 40Kg | 44Kg | 49Kg | 55Kg
|

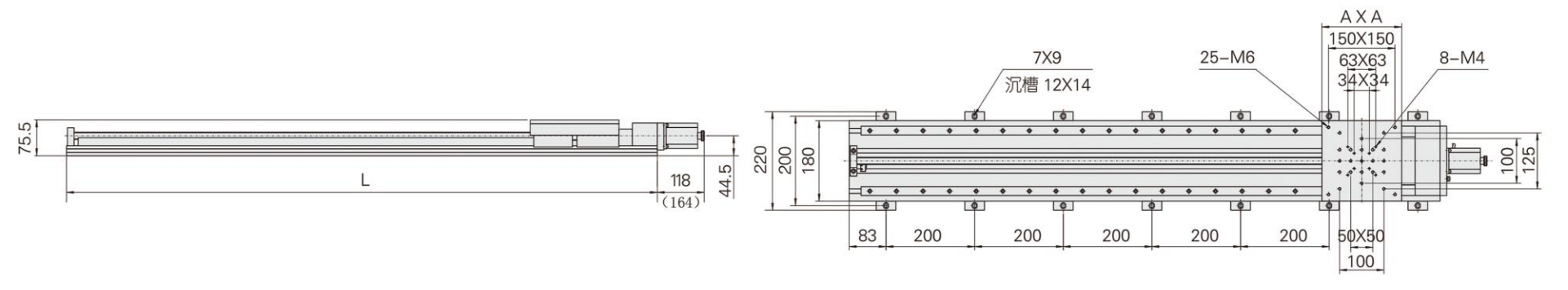

 | GTS9600/GTS9800/GTS91000/GTS91200
|

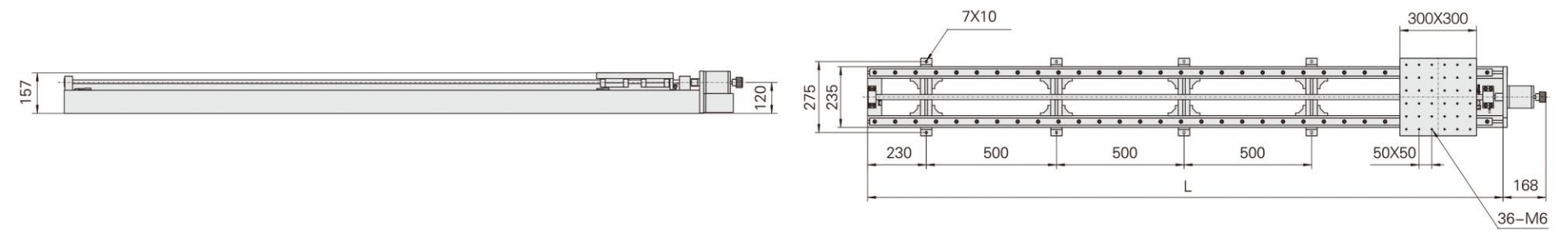

| GTS91500/GTS92000/GTS92400
|
|
