LTF-01系列光電響應測試系統由光源模塊、斬波器模塊、探針臺模塊、顯微成像模塊、功率檢測模塊等組成。由于采用模塊化搭建方式，使用者使用過程中可以根據實驗需要增減模塊，完成不同的應用測試。給光電轉換方向科研工作者提供一套直觀、可拓展性強的實驗測試平臺。

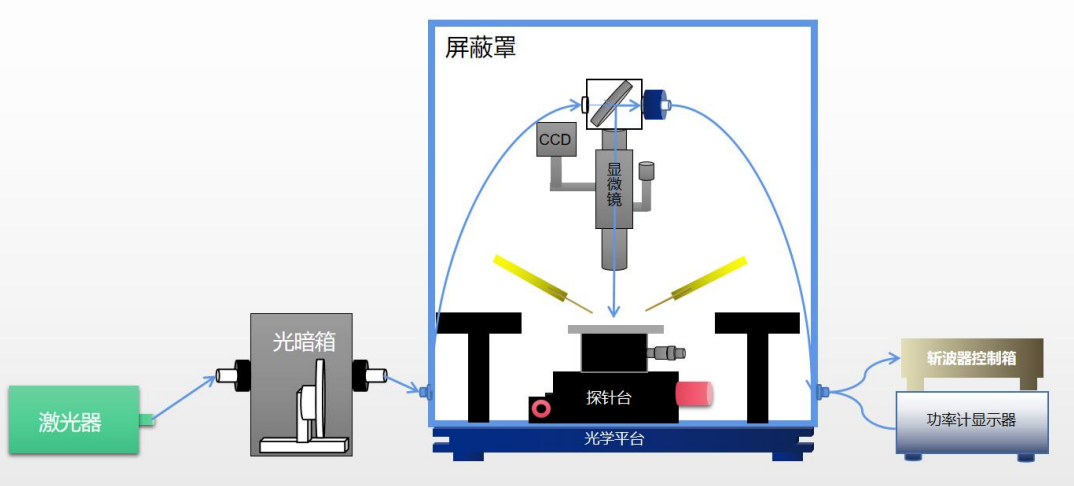

光路原理圖：
主要構成：
● 光源模塊
● 探針臺模塊
● 功率檢測模塊
● 斬波器模塊
● 顯微成像模塊
● 光學暗箱
詳細模塊配置及參數說明：
名稱
型號
單位
數量
參數
光源模塊
NPLH
套
1
. 光源多個波長可選，如405nm、532nm、633nm等；
. 功率>200mW，功率穩定性<1%；
. 多模光纖輸出，SMA905接口。
斬波器模塊
MGR-10
臺
.頻率覆蓋1Hz-10KHz,多葉片選擇;
.高精度鎖相環，LCD顯示，單編碼器設置；
.USB遠程控制接口，帶外部觸發控制方式；
探針臺模塊
.3um位移精度探針臺；
.集成顯微鏡支架，三軸行程50*50*25mm，精度1um；
.4英寸真空吸附樣品臺；
顯微成像模塊
SL-61
.高分辨單筒激光顯微鏡，同時實現導光及成像功能；
.95mm大視場平場復消色差物鏡，倍率5X/10X/20X；
.三款物鏡工作距離分別為22mm、30.5mm、23.3mm；
.LED照明,功耗3W；
功率檢測模塊
TFK30
盒
.分束比50:50分光棱鏡，SMA905光纖接口；
.熱電探頭，功率顯示控制器；
應用領域：
半導體光電器件、光電探測器、太陽能電池等。
