TH13-60 系列手動平移臺
|
|
手動位移臺產品可實現多自由度的調整，包括手動平移臺、手動旋轉臺、手動升降臺、手動傾斜臺、手動角位臺和等，可以是一維，也可以組合成多維調節系統。按主體材質可分為鋁合金和不銹鋼材質，按驅動機構可分為微分頭驅動、螺紋副驅動、手輪驅動，按導向機構可分為線性滾珠導軌、交叉滾柱導軌、直線軸承導軌、線性滑塊導軌、燕尾槽導軌。在運動控制領域我司已形成成套系列產品，被廣泛應用于科學實驗、自動檢測、自動控制等科研、工業自動化領域。 |
技術優勢： . 主體材質采用優質鋁合金，表面噴砂氧化發黑處理 . 采用精密交叉滾柱導軌，精度優良，承載較大，壽命長 . 采用螺紋副或微分頭驅動 . 采用彈簧復位，消除軸向間隙 . 臺面和底座分布標準孔距的安裝孔，方便安裝和組合 . 可與譜量其他系列位移產品組成多維度調節系統 . 該系列整體靈敏度優于2μm . 可根據用戶需求定制不同臺面和行程 . 適用于光學實驗等對手動調節精度要求較高的場景 |
|
|

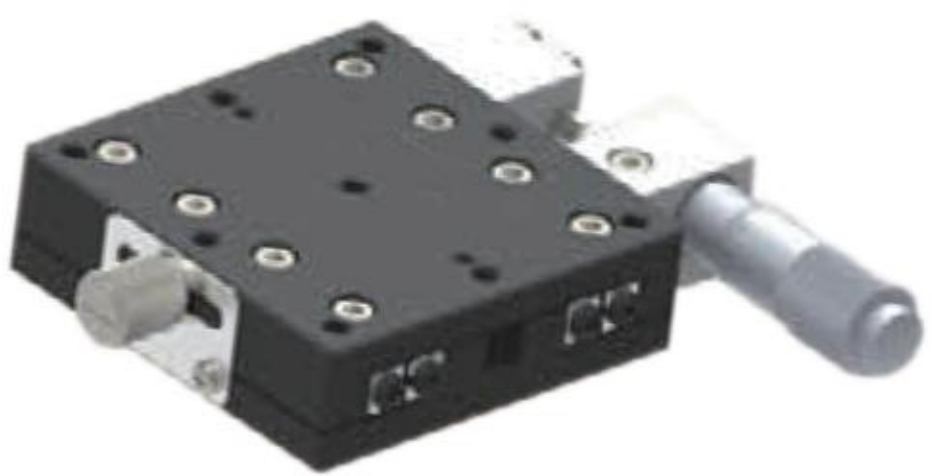

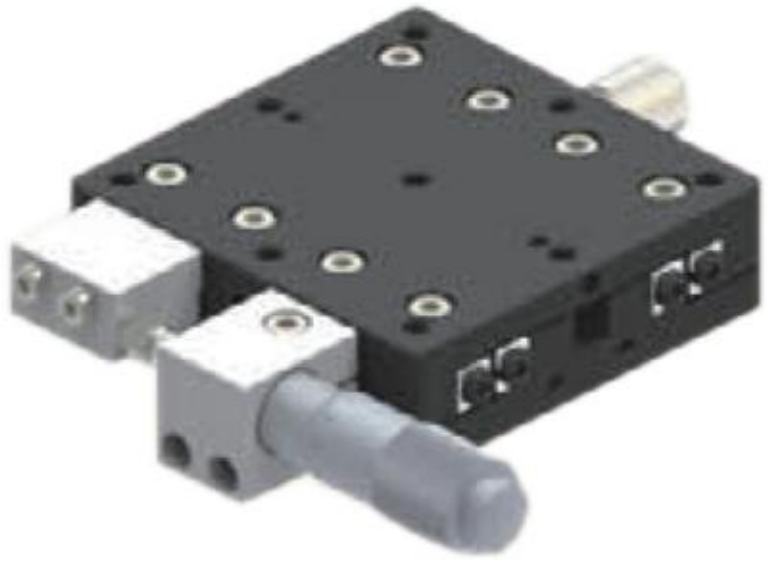

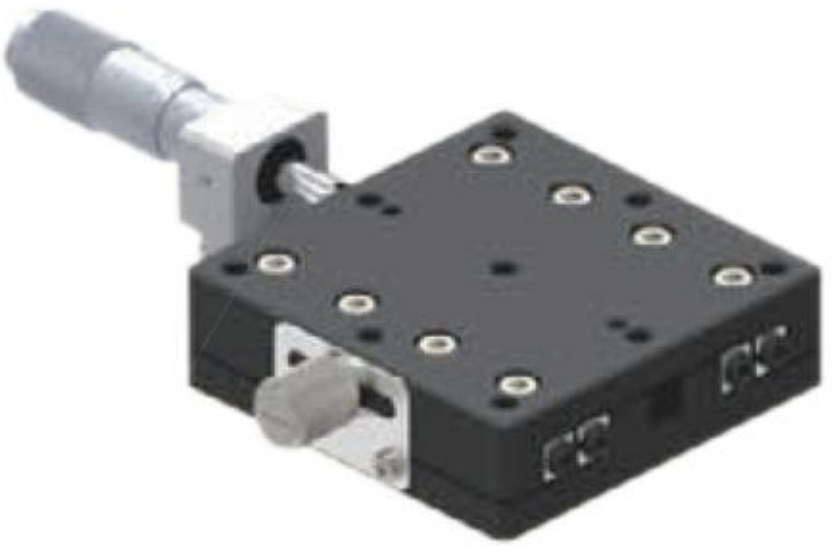

| | TH13-60W | TH13-60WL
| TH13-60WR |
技術參數：
型號 | TH13-60W | TH13-60WL | TH13-60WR | | 行程 | 13mm
| | 臺面尺寸 | 60mmx60mm
| | 主體材質 | 鋁合金，表面噴砂氧化發黑 | | 驅動方式 | 微分頭 | | 驅動方向 | 直驅
| 左驅
| 右驅 | | 位移精度 | 0.003mm
| | 靈敏度 | 0.002mm
| | 負載 | 5Kg | | 自重 | 0.24Kg
|

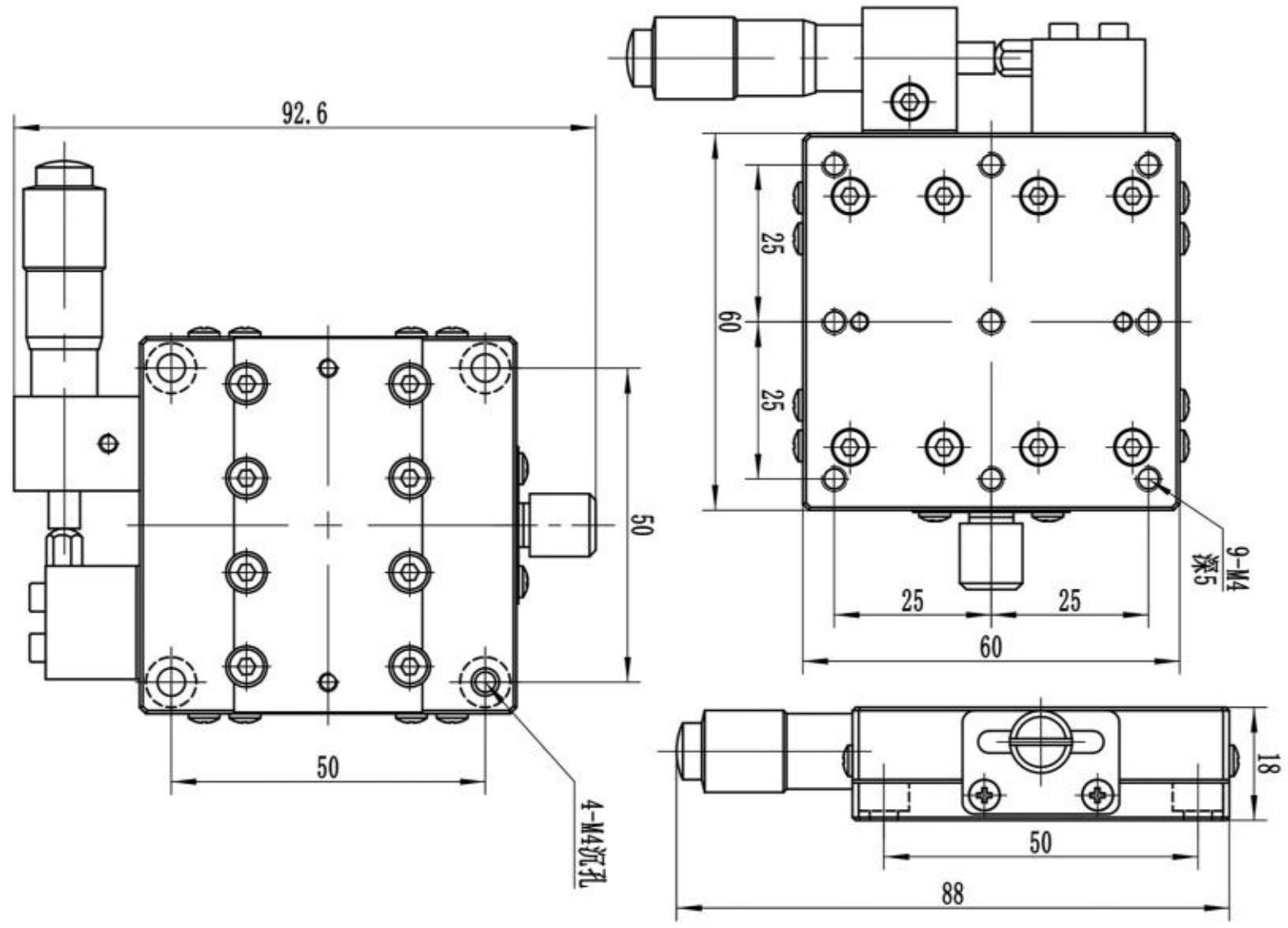

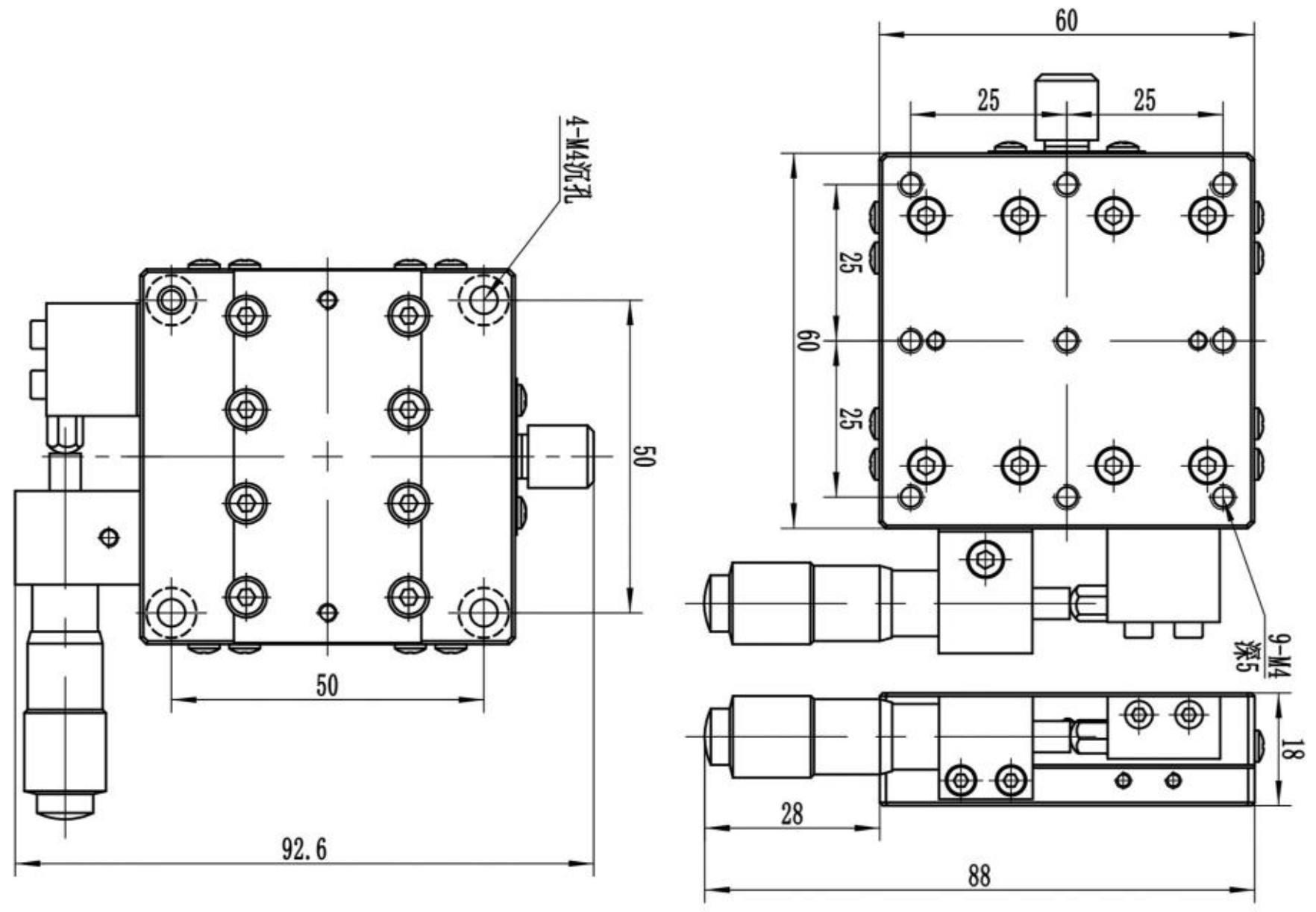

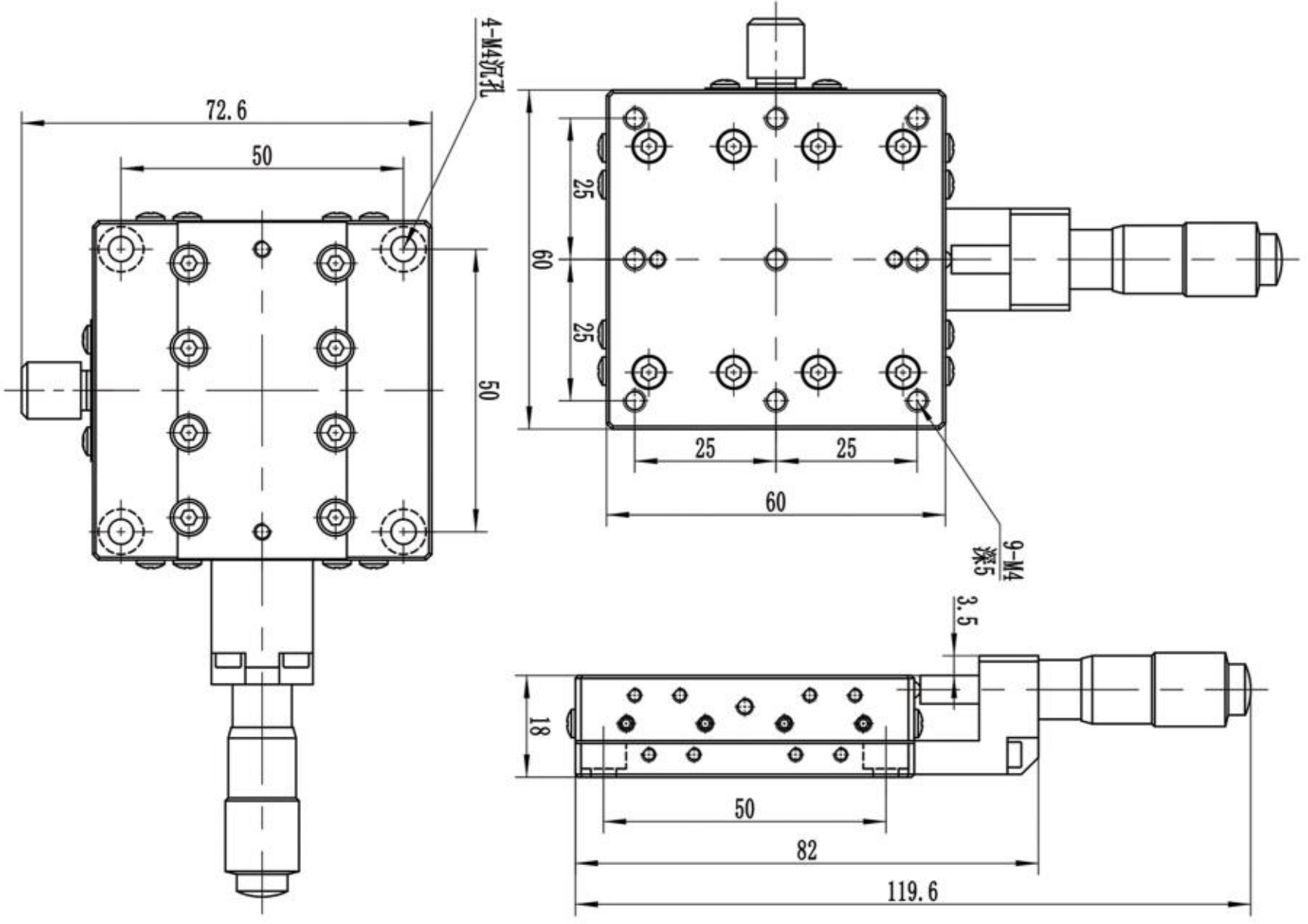

產品尺寸圖：
|
| | TH13-60W | TH13-60WL |
| | TH13-60WR |
|
