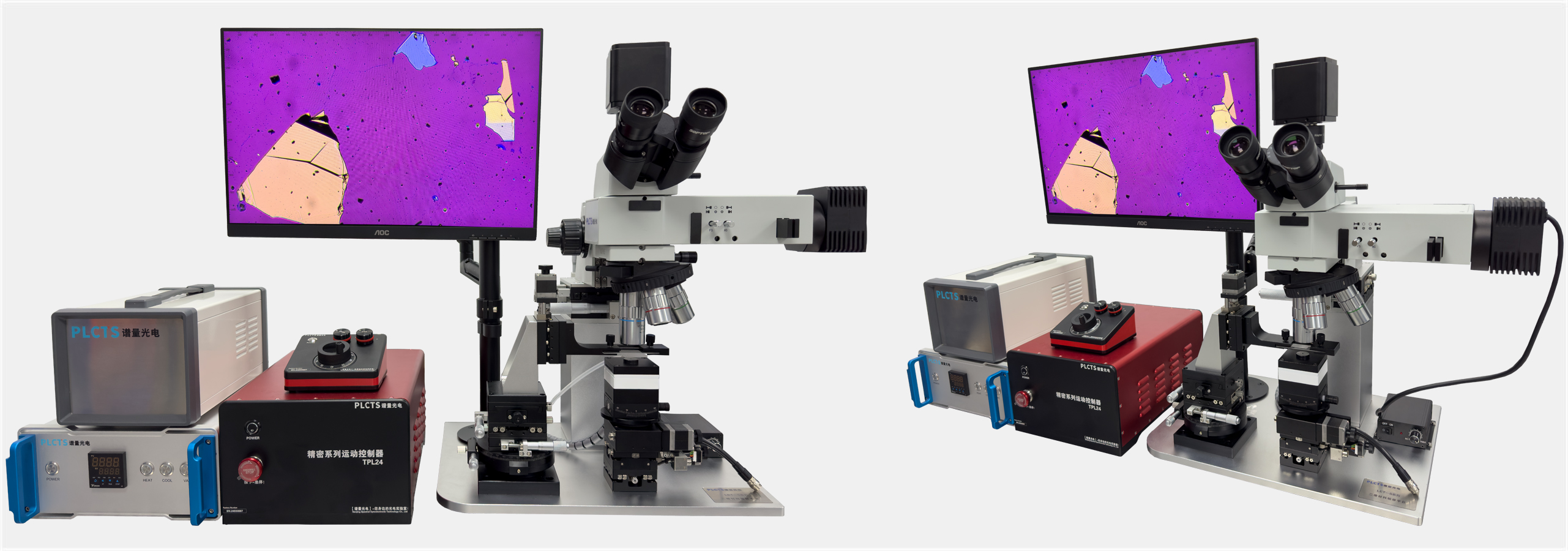

高分辨電動二維材料轉移平臺
|
|
LET-S系列高分辨電動二維材料轉移系統是我司根據客戶特殊實驗場景或高精度轉移應用，自主研發的低維材料異質結器件轉移產品，適用于石墨烯、硫化鉬、黑磷等單層材料精確定點轉移，以及多層范德華異質結的制備，實現了低維材料轉移的可視化操作。轉移系統由高分辨金相顯微系統、精確控溫系統、真空吸附系統、高精度電動樣品臺及電動襯底載物臺等組成，目標襯底載物臺可面內大角度旋轉，是研究異質結特性、空間反演對稱性破缺、以及二維材料不同堆疊方式影響的有力工具。 |
| 技術優勢： . 集成化設計，易操作 . 高分辨金相成像，實現μm級尺度轉移 . 高位移精度，上位機或手輪控制 . 精確控溫模塊，適用多種材料 . 適用遠距離不易手動操作場景 | 應用領域： . 魔角超導 . 二維材料堆疊 . 單層材料襯底轉移 . 范德華異質結制備 . 異質結空間反演對稱性破缺 |
主要配置： | 項目名稱 | 核心指標 | 襯底載物平臺 | XY方向兩軸電動平移，臺面60mm x 60mm，行程20mm，調節精度優于1μm；繞Z軸電動旋轉調節，臺面φ60mm，360°可調，重復定位精度0.01°；水平傾斜調節，臺面60mm x 60mm，調節范圍±2°，最小調整量5′；真空吸附加熱樣品臺，高溫~240℃,PID溫控器，控溫精度優于±0.1℃，高熱導率加熱臺面，帶散熱冷卻模塊，升降溫速度快。 | 載玻片位移平臺 | XY方向兩軸手動平移，臺面80mm x 80mm，行程25mm，調節精度優于2μm；Z軸電動平移，臺面80mm x 80mm，行程30mm，調節精度優于1μm；繞Z軸手動旋轉調節，臺面φ110mm，360°粗調，±5°精調，可視分辨率優于0.57′，定制高穩定載玻片夾具，裝夾方便。 | 高分辨金相顯微鏡 | 雙目鏡SWH10X/25mm,0.65倍CTV，明場長軸照明器，五孔物鏡轉盤，標配5X、20X、50X復消色差長工作距離物鏡，10X、100X可選，預留濾光及偏光插槽，帶光闌調節通光量及視野大小，高穩定調焦機構，成像質量優異，適用μm級樣品定點精確轉移。 | 顯微鏡二維調節 | 顯微鏡整體XY二維調節，行程50mm，精度高達2μm，可在二維材料貼合之后，大范圍調整顯微鏡觀察視野。
| 成像相機 | 1200萬像素高靈敏度彩色數字相機，高清成像，提供相機操作軟件。 | 高清顯示器 | 24英寸2K高清顯示器，配置高穩定萬向調節支架。 | 集成式電控機箱 | 系統電學控制集成，控制樣品臺加熱、冷卻模塊、溫控模塊、真空吸附。 | 真空泵 | 吐出空氣量7L/min，達到真空度-33.3Kpa，耐用時間超10000小時。 | | 選配功能 | 探針臺模塊、光學隔振平臺、PDMS熱釋薄膜、二維材料（機械剝離、塊材）、物鏡（10X、100X）、電動調節模塊、手套箱環境使用等。 |
應用案例：
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 二維材料轉移平臺版塊。
|
