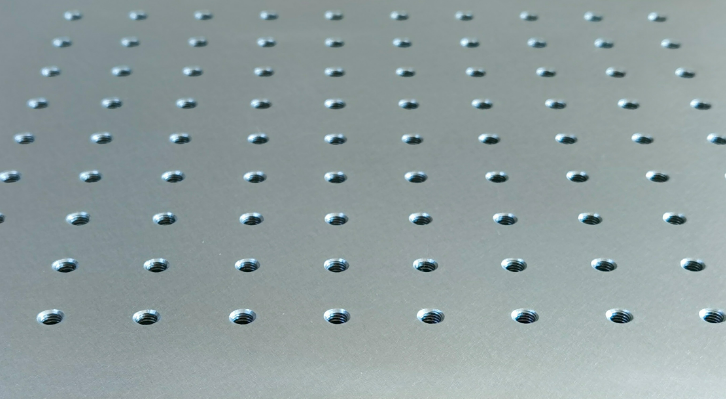

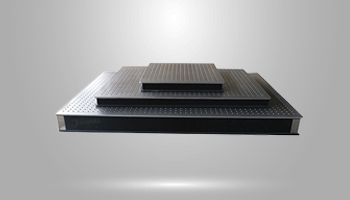

譜量光電PBT系列光學隔振面包板 ，能夠滿足精密負載對振動隔離需求，應用于光學實驗、生物醫學實驗、精密儀器生產檢測、航天航空實驗等領域，因其具有高剛度低質量比率特點，能提高實驗的精度、提供堅固安裝平臺的作用，其結構包括上下面板、內部井字形內襯和隔振防護板。面板采用高導磁430不銹鋼，內部井字形內襯板采用的是4mm厚度鋼板相互交叉焊接的結構，它能使面包板的上下板的連接更加牢固可靠，在降低芯板質量的情況下使整體剛度最大化。
技術參數： 臺面厚度 | 50/100mm | 上面板厚度 | 5mm | 螺孔間距 | 25mm陣列 | 螺孔規格 | M6（公制） | 孔精度 | ±0.03mm | 孔距公差 | ±0.05mm | | 平面度 | 0.05mm/㎡ | | 粗糙度 | <0.8um | | 臺面處理 | 啞光處理 | | 臺面重量 | 110Kg/㎡（50mm厚） |
產品選型表： 產品名稱 | 型號 | 尺寸 | 光學隔振面包板 | PBT-0303 | 300x300x50 | | 光學隔振面包板 | PBT-0403 | 450x300x50 | | 光學隔振面包板 | PBT-0606 | 600x600x50 | | 光學隔振面包板 | PBT-0906 | 900x600x50 | | 光學隔振面包板 | PBT-1008 | 1000x800x50 | | 光學隔振面包板 | PBT-1208 | 1200x800x50 | | 光學隔振面包板 | PBT-1509 | 1500x900x100 | | 光學隔振面包板 | PBT-1510 | 1500x1000x100 | | 光學隔振面包板 | PBT-1512 | 1500x1200x100 | | 光學隔振面包板 | PBT-1812 | 1800x1200x100 | | 光學隔振面包板 | PBT-1815 | 1800x1500x100 | | 光學隔振面包板 | PBT-2010 | 2000x1000x100 | | 光學隔振面包板 | PBT-2012 | 2000x1200x100 | | 光學隔振面包板 | PBT-2015 | 2000x1500x100 |
*各種尺寸規格均可按客戶需求定制。
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 光學平臺版塊。
|
