譜量光電（PLCTS）視覺觀察系統從機械結構可分為獨立式觀察系統及龍門架式觀察系統，整體穩定可靠，實現多維度調節。顯微鏡可實現0.7～4.5X光學放大倍數，1:7變焦，最大放大倍數～340倍，照明燈采用環形光照射，Sony芯片HDMI高性能相機，800萬像素高清相機。廣泛應用于光波導耦合系統，實現耦合多角度觀察，提高耦合效率。同時也可根據客戶需求進行定制化設計。

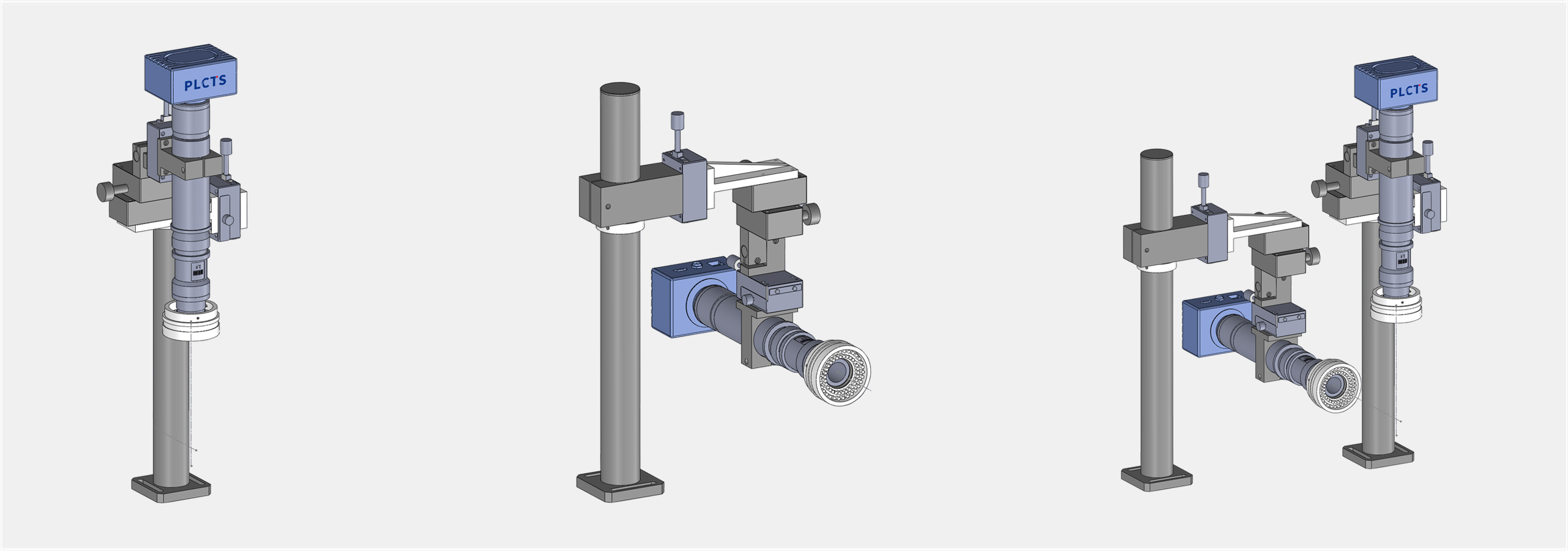

一、獨立式觀察系統：
產品說明： ● 0.7-4.5X光學放大倍數，最大電子放大倍數340倍，1:7光學變焦
● 四維調節，行程40mm，90°轉角設計 ● 鏡頭工作距離86mm ● 800萬像素HDMI高清相機，C接口，帶十字線定位，帶測量、拍照、錄像、繪圖等功能
● 28燈珠高亮LED環形燈照明 ● 4K高清顯示器，配置分頻器，實現多合一觀察 |
配置選型：
產品型號 | 觀察方向 | 顯微鏡 | 電子放大倍數 | 工作距離 | 機械調節 | HV60 | 水平 | 0.7-4.5X，1:7變焦
| ~340倍 | 86mm | 四維，40mm行程 | | SV60 | 垂直 | 0.7-4.5X,1:7變焦 | ~340倍 | 86mm | 四維，40mm行程 |

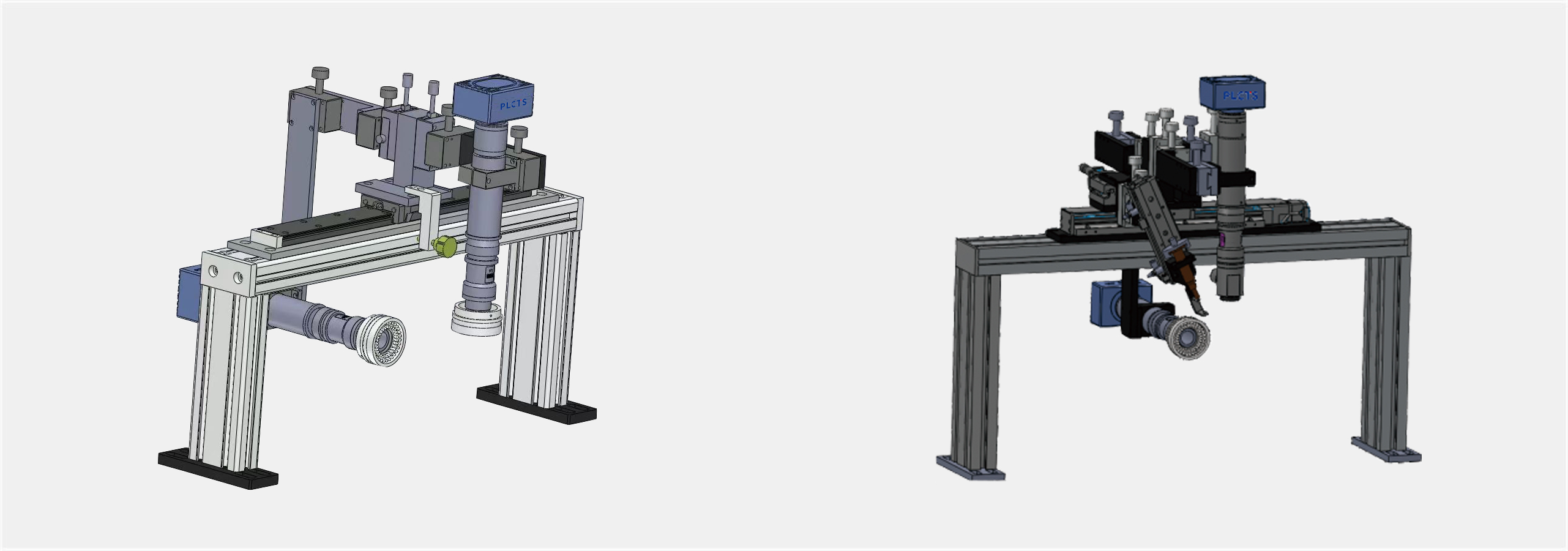

二、龍門架式觀察系統：
手動式產品說明：
● 長500mm，長行程導軌150mm-250mm，帶鎖緊結構，工作高度是130mm
● 0.7-4.5X光學放大倍數，最大電子放大倍數340倍，1:7光學變焦 ● 三維調節，行程40mm，轉接扣、轉接板、鏡頭扣等夾具 ● 精密調焦，鏡頭工作距離86mm ● 800萬像素HDMI高清相機，C接口，帶十字線定位，帶測量、拍照、錄像、繪圖等功能
● 28燈珠高亮LED環形燈照明 ● 4K高清顯示器，配置分頻器，實現多合一觀察
全自動產品說明：
● 電動長行程150mm導軌，兼容自動點膠和UV固化
● 0.7-4.5X光學放大倍數，最大電子放大倍數340倍，1:7光學變焦 ● 精密調焦，鏡頭工作距離86mm ● UV調節結構，電動、氣動點膠調節機構 ● 800萬像素HDMI高清相機，C接口，帶十字線定位，帶測量、拍照、錄像、繪圖等功能
● 28燈珠高亮LED環形燈照明 ● 4K高清顯示器，配置分頻器，實現多合一觀察
配置選型：
產品型號 | 觀察方向 | 顯微鏡 | 電子放大倍數 | 工作距離 | 導軌 | PV60 | 水平/垂直 | 0.7-4.5X，1:7變焦 | ~340X | 86mm | 手動，150-250mm | | EV60 | 水平/垂直 | 0.7-4.5X，1:7變焦 | ~340X | 86mm | 電動，150mm行程 |
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 光波導耦合平臺附件版塊。
|
