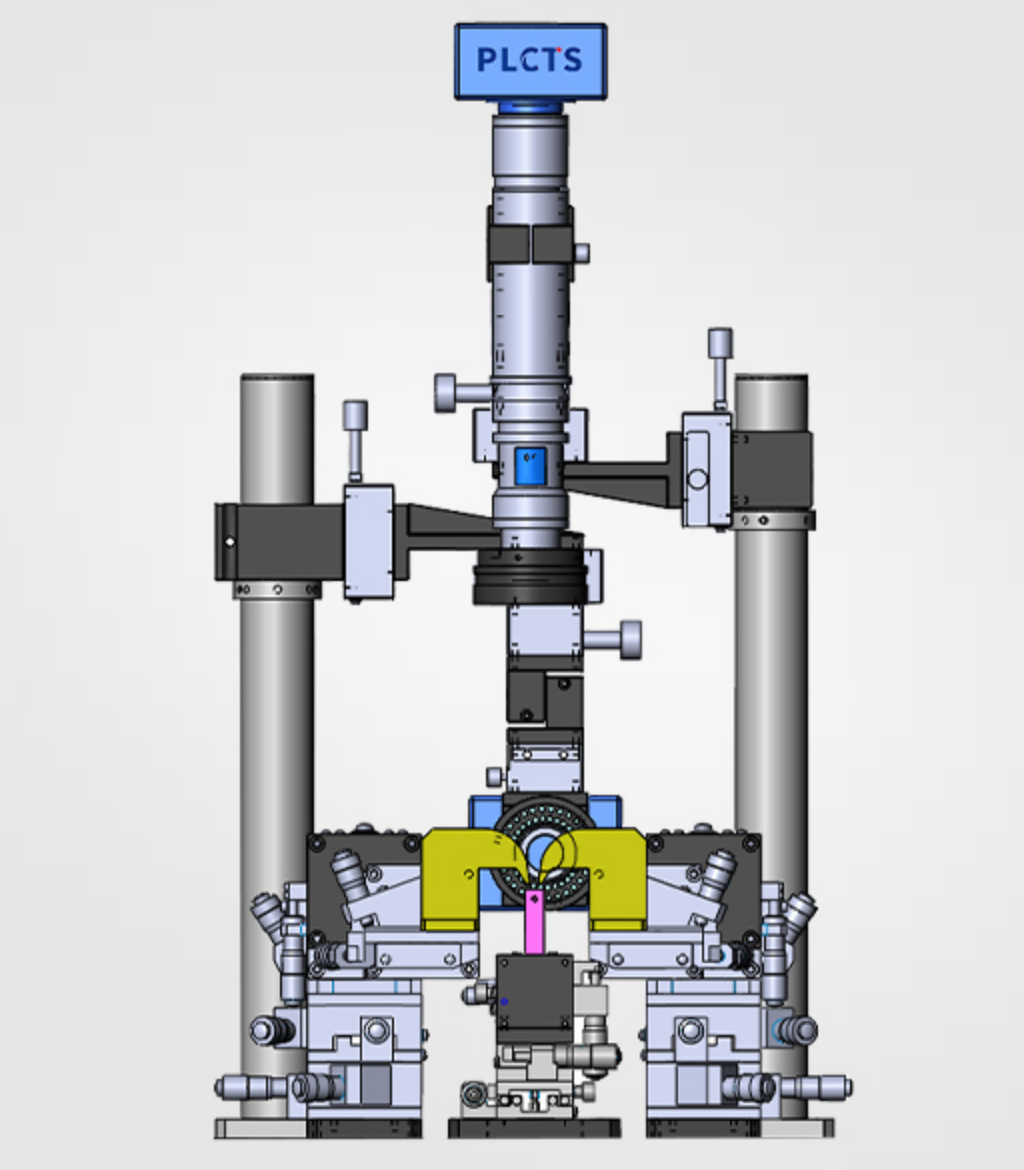

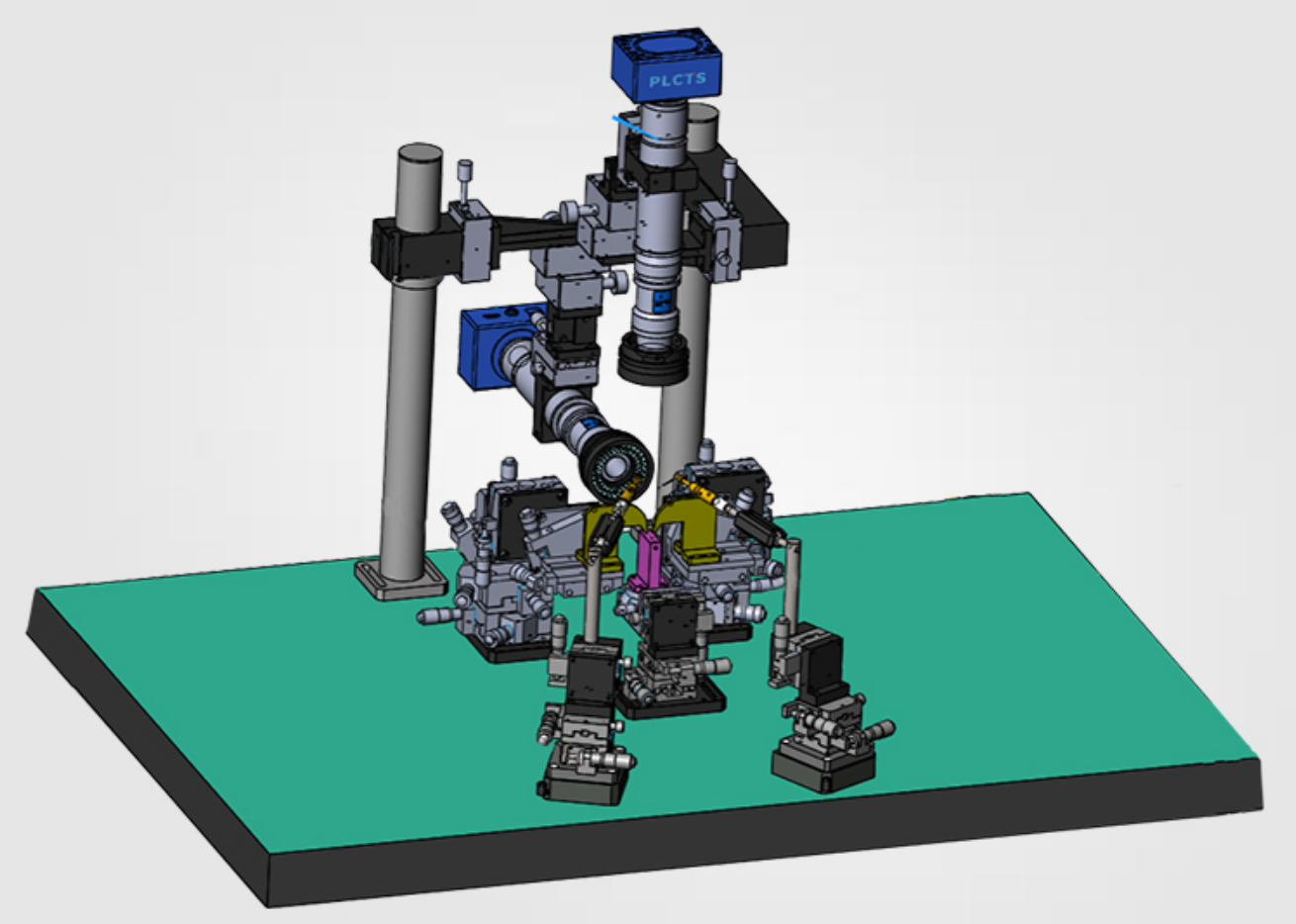

精密對準耦合系統主要用于為半導體芯片、硅波導器件等提供光電耦合封裝平臺；如光纖（單纖、FA光纖陣列）、硅光芯片、平面波導型光分路器（PLC）、陣列波導光柵（AWG）、波分復用（WDM）、準直器等無源器件的光電耦合封裝；廣泛應用于前沿科研、產業工藝等應用領域。系統主要包括精密調節部件、器件夾具部件、芯片臺（可增加溫控）、多維顯微觀察模塊、光源、光學平臺、光功率計、探針座、點膠固化機等。設備功能全面、操作簡便，可根據客戶實際應用需求提供定制化解決方案。 PWS-10M系列高精密手動波導耦合平臺采用純手動調節方案，在保證精確耦合情況下賦予更高性價比，功能模塊配置可根據用戶實際需要選擇；是高校院所科研首選，另外可選配點膠固化等裝置，滿足產業耦合封裝應用。 |
核心模塊： . 六維精密手動調節臺 . 定制化夾具（光纖、波導芯片等） . 四維可調芯片臺（可加溫控） . 多維顯微觀察系統 . 探針座、光學平臺、光源、光功率、點膠機、UV機等 | 技術優勢：
. 模塊化設計，根據應用需求搭配合適配置 . 采用進口六維調節臺，粗微調設計，亞微米精度 . 操作簡便，功能全面，所有工序可在同一平臺完成 . 應用面廣，具備硅光波導、PLC、AWG、WDM等耦合需要 . 可根據客戶應用提供定制化解決方案 |
模塊選型及參數說明：
名稱 | 型號 | 單位 | 數量 | 參數 | 六維精密手動調節臺 | MA-E2000系列
| 套 | 2 | . 粗調行程13mm，精度10μm/格；細調行程0.6mm，精度0.5μm/格；靈敏度50nm
. θXθY行程5°，精度~0.008°/格，靈敏度0.001
. θZ行程8°，精度~0.009°/格，靈敏度0.001° | 定制夾具 | ALF-D | 套 | - | . 光纖（單纖/FA光纖陣列，水平/垂直） . 波導芯片：真空吸附/機械夾持/TEC溫控 | | 芯片四維調節臺 | FDM30
| 套 | 1 | . XY13mm行程，Z軸6mm行程，360旋轉臺 | 顯微觀察 | LMU-FL | 套 | 2/3 | . 獨立式多維度高性能觀察系統 . 龍門架式多維度高性能觀察系統 . 光學放大倍數0.7-4.5X，最大電子放大倍數達270X，1:7變焦，四維調節，行程40mm，不銹鋼立柱固定，工 作距離86mm，200萬彩色數字相機，成像軟件帶測量、拍照、錄像、繪圖等，高清顯示器，鏡頭可實現0-90°旋轉（鏡頭可根據客戶需求選擇） . 垂直FA應用配置三套顯微鏡組（增加一套水平觀察） | 光學平臺 | PLGZT | 臺 | 1 | . 配置我司PLGZT系列高精密阻尼隔振光學平臺，尺寸可選 . 可選配我司標準光學儀器架、暗室遮光簾 | 探針座 | TPLS-UN | 個 | 2/4 | . 直流探針座：帶探針固定夾具，磁力吸附底座，三軸調節行程13mm，精度1μm，香蕉頭線纜（公頭） . 射頻探針座：帶探針固定夾具，磁力吸附底座，三軸調節行程13mm，精度1μm，弧擺臺，調節針尖跟pad平行 | | 其他（可選配） | - | - | - | . 光源、光功率計、UV機、點膠機等 |
耦合操作流程： 以PLC耦合為例：調整光纖（單纖/FA陣列）和CHIP（硅光芯片）之間相對位置，使IL最?。ㄍㄟ^對光找出最小值），上膠固化使兩者之間固定。
1、安裝物料：光纖陣列與平面波導裝配工藝由裝夾CHIP開始，一旦CHIP和光纖陣列FA被裝好，使用顯微系統將各組件調整到合適位置，然后進行預裝配工藝。 需要與平面波導器件做精確的平行定位。使用垂直和平行相機，所有位置僅用一次調整，就可實現平行定位的設置。夾具的精度將保證在以后的裝配中保持其定位關系；
2、組件裝夾完成后，通過校正X,Y和Z方向的偏差來進行初始光功率耦合，操作員通過顯微成像（水平投影+垂直投影）顯示出各項偏差，然后手動調整來補償偏差。當三個器件完成初始定位，同時確認其在Z軸方向的相對位置關系后，這時需要確認輸入光纖陣列和波導器件之間光的耦合對準。將物鏡聚焦到波導器件的輸出端面。通過物鏡及初始光CCD，可以將波導輸出端各通道的近場圖像投射出來，進行適當耦合后，圖像會被投射到顯示器上；
3、這些有視覺輔助地初始光耦合的步驟是耦合工藝的一部分。在此工藝過程中，輸入及輸出光纖陣列和波導輸入及輸出端面的距離大約是100~200μm，以便通過使用機器視覺精密地校準預粘接間隙的測量，為后面必要的旋轉耦合留出安全的空間。大體上來講，旋轉耦合是通過使用線性偏移測量及 旋轉移動相結合的方法，將輸出光纖陣列和波導的的第一個及最后 一個通道進行耦合，并作出必要的更正調整。輸出光纖陣列的第一個及最后一個通道和兩個光探測器相聯接。當三維的粗耦合結束后，手動將光纖陣列和波導端面的距離調整到預先設定的距離，一般大約為5~10μm，進行微耦合。可以通過接觸確認零位，再后退10μm；
4、在此過程中，可以用輸出光纖陣列第一個通道，延X軸的方向?qū)Σ▽?dǎo)各通道進行掃描，以測量其各通道的光功率。 在整個器件完成光耦合效率優化，并對輸入及輸出光纖陣列進行定位后，就可以使用自動點膠系統將各個器件進行粘接；
5、照射UV固化；
6、下料測試：松開夾具，取下物料，交測試組測試。
應用領域： 廣泛應用于科學研究及工業產線等核心領域。覆蓋硅光波導耦合、光纖（單纖/FA光纖陣列）、AWG、WDM、PLC、準直器等相關光路耦合。
譜量光電可根據客戶實際應用需求，提供各種定制化光耦合系統方案，具體信息可聯系詳詢。
