首頁 > 產品中心

產品中心

恒溫加熱探針臺

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量儀器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。該探針臺系統包含隔振底板、探針架、高精度探針定位器、恒溫樣品臺、顯微成像模塊等。

LVHT系列恒溫加熱探針臺是我司根據高?？蒲屑爱a(chǎn)業研發需要，而特定設計的一款高精密控溫探針臺，系統兼顧位移調節精度及控溫精度，實現測量芯片在不同溫度下的電學性能變化，廣泛應用于光電半導體等相關領域。


技術優勢：

.模塊化設計，可以搭配不同構件完成不同測試

. 最大可用于12英寸以內樣品測試

.探針臺整體位移精度高達3μm，樣品臺精密四維調節

. 兼容多種光學顯微鏡，可外引光路實現光電mapping測試

. PID控溫，可加熱至300℃，精度±0.1℃，均勻性±5℃;

. 滿足1μm以上電極/PAD使用


. 漏電精度可達10pA/100fA（屏蔽箱內）

. 探針座采用進口交叉滾珠導軌，線性移動，無回程差設計

. 加寬探針放置架，可放置6個DC探針座/4個RF探針座

. 顯微鏡可二維精密調節，且可選配多種行程及驅動方式

.材料電學測試系統、光電探測器光電響應系統、光電mapping測試系統、憶阻器與神經元系統等

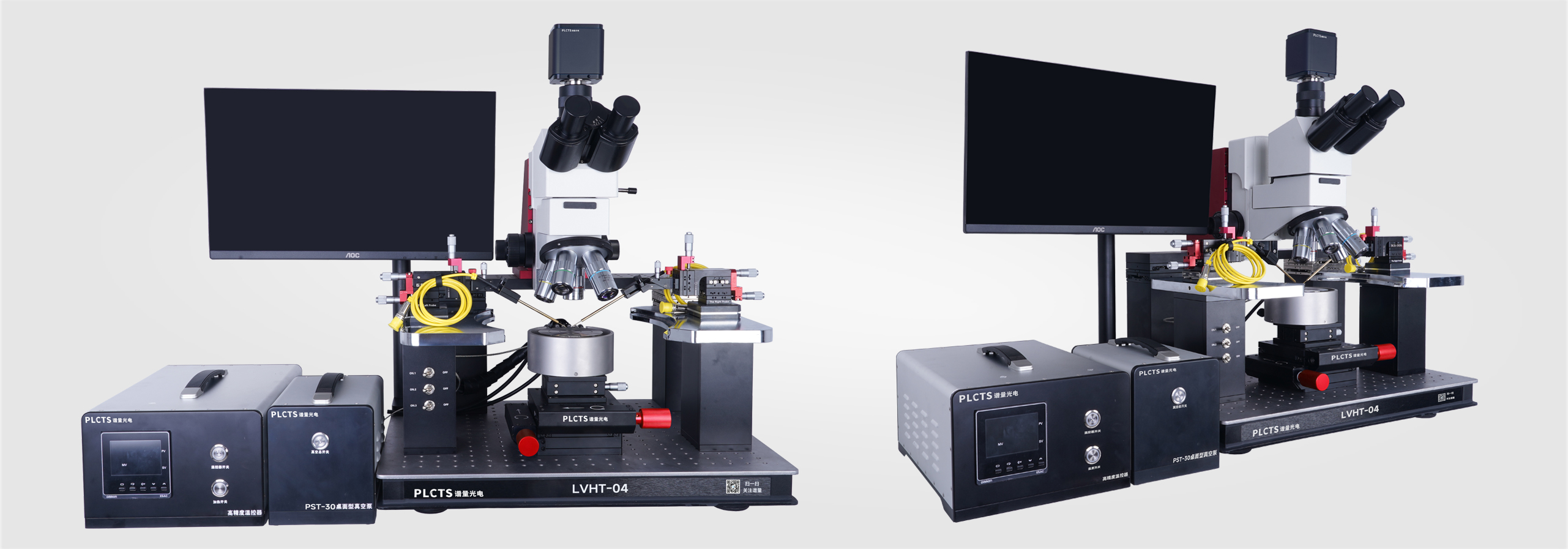

細節展示：


詳細模塊配置及參數說明：

名稱

型號

單位

數量

參數

探針臺臺體

MPTN-RH

套

1

. 底部蜂窩隔振面包板，帶橡膠隔振地腳，有效隔絕Z軸微振；

. 三維調節樣品架，XY軸行程110mm，Z軸行程10mm，整體分辨率3μm，360°粗調，±5°精調；

. 兩邊龍門架結構，尺寸：300mm*150mm*190mm。

探針座

TPLS-UP

套

選配

.三維調節，整體調節精度3μm（可選配0.5μm，1μm）;

.測量范圍：10pA/100fA(屏蔽箱環境)-10A；

.行程：XYZ行程分別13mm；

.固定方式：可調磁吸吸附；

.探針夾持角度：偏擺60°；

.配置線纜：同軸線纜（漏電精度10pA）/三同軸線纜（漏電精度100fA）。

顯微成像模塊

ST61套1

.放大倍數：40.2-270倍；

.圖像傳感器：2000萬像素，支持電腦控制，拍照錄像，HDMI輸出；

.中心距離：140mm，總高：350mm，升降范圍270mm；

.目鏡：采用高眼點超廣角目鏡，視場φ23mm；

.外置高亮無極調節亮度環形LED光源；

.配置顯微鏡萬向支架；

.配置高清顯示器及顯示器萬向支架；

.可選配XY二維調節裝置，行程25*25mm，分辨率3um；

.可據需求選配如電子顯微鏡、高分辨金相顯微鏡等。

真空吸附卡盤

PSL31

套

1

.臺面尺寸：4/6/8/12英寸可選，有鍍金、鋁合金、紫銅材質；

.4英寸3個吸附孔，6/8英寸4個吸附孔，12英寸5個吸附孔；

.PID控溫，可加熱至300℃，控溫精度±0.1℃；

.有效區域溫度均勻性±5℃；

.標配進口無油真空泵，吐出空氣量7L/min,長期穩定運行；

.搭配聚四氟材質旋轉可鎖緊裝置，分離鎖緊，360°旋轉；

.背電極設計，可引出背電極；

.吸附孔獨立圓槽設計，增強吸附能力，絕緣電學分離處理；

.單獨吸附孔道，獨立真空吸附開關；

.真空吸附套裝附件。

探針

S001

盒

1

.鎢鋼探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；

.鎢鋼鍍金探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；

.鍍金軟針：長51mm，可測電流范圍，1fA-1A，針尖直徑可選（5/10/30/50/125μm)。


常規選型：

產品型號

樣品臺尺寸

溫度范圍

樣品臺位移精度

探針座位移精度

漏電流精度

LVHT-04

4英寸

~300℃

3μm

3μm

100fA

LVHT-06

6英寸

~300℃

3μm

3μm

100fA

LVHT-08

8英寸

~300℃

3μm

3μm

100fA

LVHT-12

12英寸

~300℃

3μm

3μm

100fA


實驗附件及常規測試步驟：

光學隔振平臺(臺面>600mm*600mm)、一臺計算機(標準VGA接口和USB接口)、吉時利2400數字源表（含軟件）等。

測試時連接探針臺和數字源表，探針接被測物體，通過顯微鏡觀察確定兩根探針是否緊貼被測物表面，待連接導通后打開源表軟件，選好參數即可出該觸點的I-V性能曲線。


應用領域：

半導體材料光電檢測、功率器件測試、MEMS測試、PCB測試、液晶面板測試、測量表面電阻率測試、精密儀器生產檢測、航空航天實驗等。


譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。


了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 探針臺版塊。
