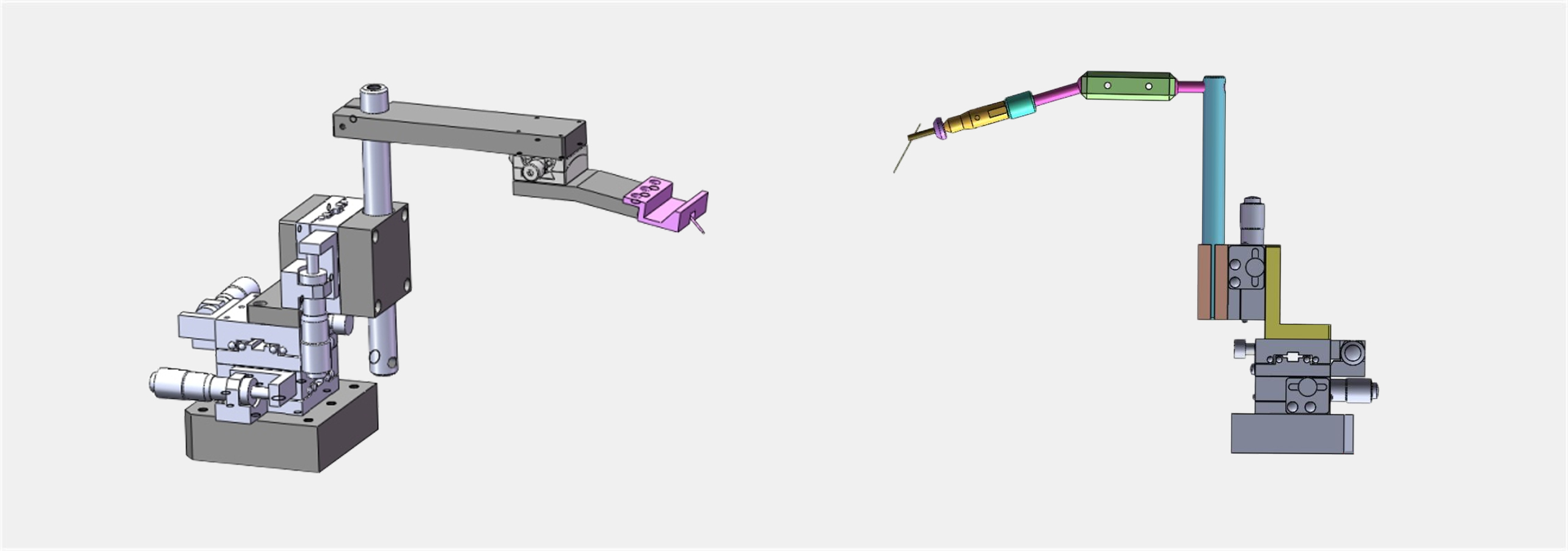

譜量光電（PLCTS）提供的波導探針座是專為光波導耦合平臺開發的加高萬向探針座，其整體采用不銹鋼交叉滾珠導軌機構，微分頭驅動，萬向調節夾具，探針螺紋鎖緊，滿足20μm以上電極使用。底部裝配可調磁力吸附底座，安裝方便。饋通線纜提供同軸線纜（BNC、鱷魚夾、香蕉插頭）、三同軸線纜、射頻線纜三種可選。此外也可以根據用戶特定測試需求提供定制化設計方案。
一、直流探針座：
產品說明： ● 適用于水平耦合和垂直耦合
● 漸變性磁力底座，方便固定移動 ● 采用精密交叉滾柱導軌，位移精度高，穩定性好 ● 萬向節設計，任意方向扎針
● 雙重絕緣設計 |
二、射頻探針座：
產品說明：
● 適用于水平耦合和垂直耦合
● 漸變性磁力底座，方便固定移動 ● 采用精密交叉滾柱導軌，位移精度高，穩定性好 ● 兼容GGB/Cascade/MPI等主流品牌探針
● 兼容直流探針卡 ● 帶角度調節，保證多針與芯片平行，減少探針損毀
● 帶絕緣設計
配置選型：
產品型號 | 適用場景 | 調節精度 | 線纜 | 機械調節 | TPLS1-OT | 水平/垂直 | 1μm | 同軸線纜（直流） | 三維調節，13mm | | TPLS1H-OT | 水平/垂直 | 1μm | 三同軸線纜（直流） | 三維調節，13mm | | TPLR1-OT | 水平/垂直 | 1μm | SMA射頻線纜 | 四維調節，20°
|
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 光波導耦合平臺附件版塊。
|
