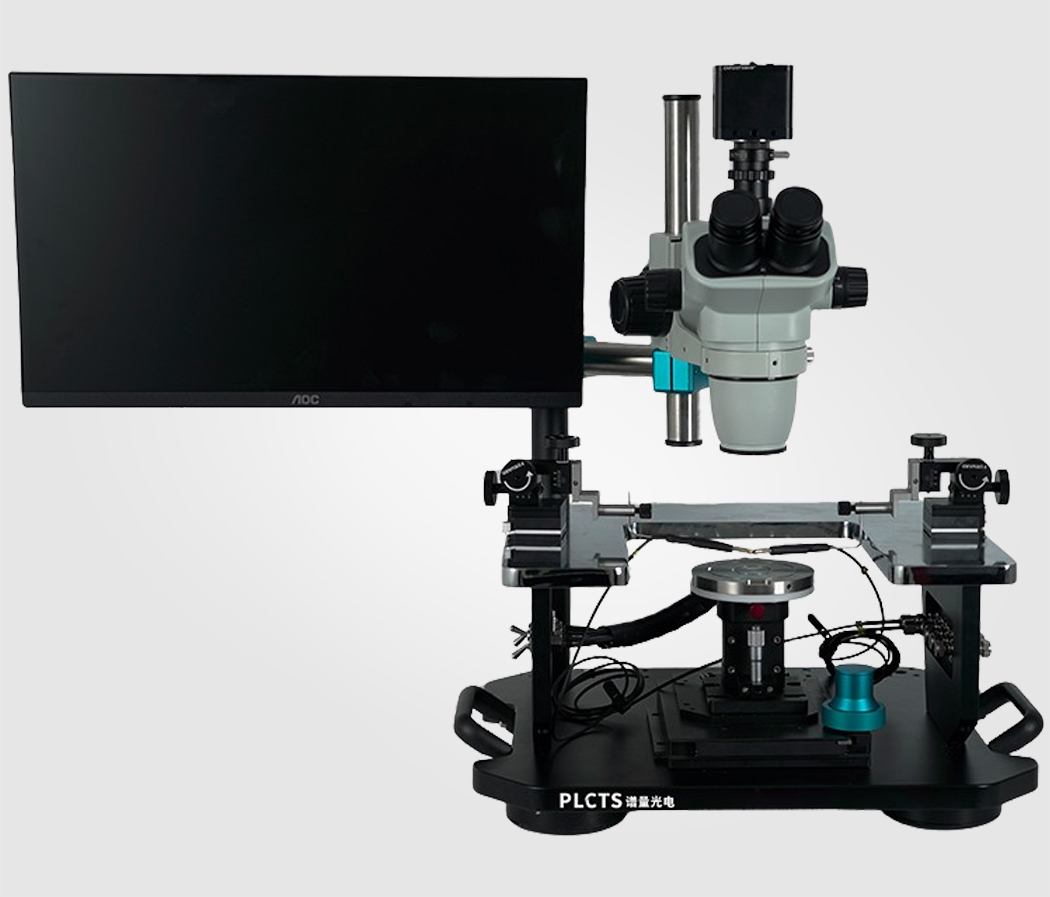

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量儀器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。 TLRS系列簡易型基礎測試探針臺是我司根據產業用戶生產檢測需要，而特定設計的一款簡易便攜高性價比探針臺，滿足產線基本電學參數測試同時兼顧低成本優勢，已成為工業生產領域批量檢測的理想之選。 |
|
技術優勢： . 結構緊湊，功能實用，高性價比; . 樣品臺XYZR四維調節，整體分辨率10μm，360°旋轉可鎖緊; . 滿足1μm以上電極/PAD使用; . 兼容多種顯微鏡，可引入光路，完成光電mapping測試; . 漏電精度可達10pA/100fA（屏蔽箱內）; . 精密傳動機構，線性移動，無回程差設計; . U型探針架，可以放置多個探針座； . 整體尺寸小，方便攜帶，底部蜂窩隔振板，提高測試穩定性。 |

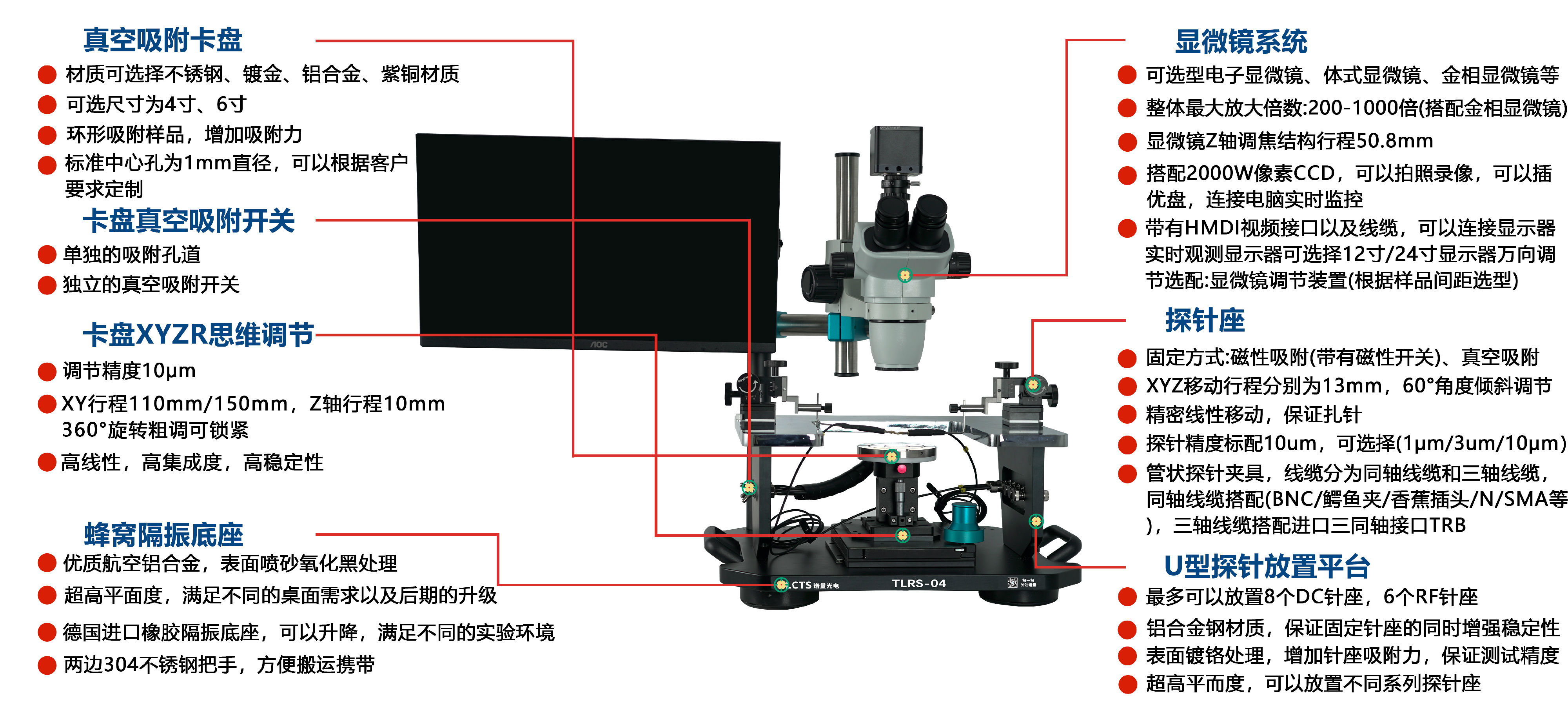

細節展示：
詳細模塊配置及參數說明：
名稱 | 型號 | 單位 | 數量 | 參數 | 探針臺臺體 | PBL | 套 | 1 | . 底部隔振面包板，帶橡膠隔振地腳，有效隔絕Z軸微振；
. 四維調節樣品架，XY軸行程110/150mm，Z軸行程10mm，整體分辨率10μm，360°旋轉可鎖緊；
. U型探針架，可放置多個探針座。 | 探針座 | TPLS-UP | 套 | 2 | .三維調節，整體調節精度10μm（可選配0.5μm，1μm，3μm）; .測量范圍：10pA/100fA(屏蔽箱環境)-10A； .行程：XYZ行程分別13mm； .固定方式：可調磁吸吸附，真空吸附，螺絲固定； .配置線纜：同軸線纜（漏電精度10pA）/三同軸線纜（漏電精度100fA）。 | 顯微成像模塊 | ST51 | 套 | 1 | .體式顯微鏡； .放大倍數：40.2~270倍； .圖像傳感器：2000萬像素，支持電腦控制，拍照錄像，HDMI輸出； .目鏡：采用高眼點超廣角目鏡，視場φ23mm； .外置高亮無極調節亮度環形LED光源； .配置顯微鏡萬向支架； .配置高清顯示器及顯示器萬向支架； .可選配XY二維調節裝置，行程25*25mm，分辨率3μm； .可據需求選配如電子顯微鏡、高分辨金相顯微鏡等。 | 真空吸附卡盤 | PVS-04 | 套 | 1 | .臺面尺寸：4/6英寸可選，不銹鋼材質； .標配進口無油真空泵，吐出空氣量7L/min,長期穩定運行； .環形吸附模式，增強吸附力； .背電極設計，可引出背電極； .真空吸附套裝附件。 | 探針 | PTR-03
| 盒 | 1 | .鎢鋼探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）； .鎢鋼鍍金探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；
.鍍金軟針：長51mm，可測電流范圍，1fA-1A，針尖直徑可選（5/10/30/50/125μm)。 |
常規選型： 產品型號 | 樣品臺尺寸 | 樣品臺位移精度 | 樣品臺位移精度 | 漏電流精度 | 探針座數量
| TLRS-04 | 4英寸 | 10μm
| 10μm
| 10pA | 2個 | TLRS-06 | 6英寸 | 10μm | 10μm | 10pA | 2個 |
實驗附件及常規測試步驟： 光學隔振平臺(臺面>600mm*600mm)、一臺計算機(標準VGA接口和USB接口)、吉時利2400數字源表（含軟件）等。 測試時連接探針臺和數字源表，探針接被測物體，通過顯微鏡觀察確定兩根探針是否緊貼被測物表面，待連接導通后打開源表軟件，選好參數即可出該觸點的I-V性能曲線。
應用領域： 半導體材料光電檢測、功率器件測試、MEMS測試、PCB測試、液晶面板測試、測量表面電阻率測試、精密儀器生產檢測、航空航天實驗等。
譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。
