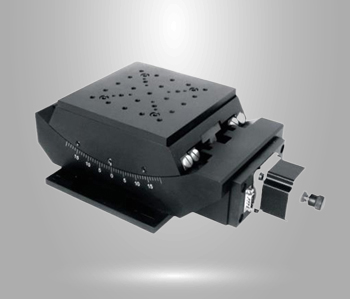

ATS2 重載精密電動角位臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢：
. 標配步進電機和標準DB9接口，配合控制器可實現自動控制; . 主體材質采用優質鋁合金，表面噴砂氧化發黑處理; . 蝸輪蝸桿驅動，環形滾珠配合環形剛導軌，運行平穩，精密可靠; . 提供旋轉角度調節，安裝面水平放置，方便安裝固定; . 配有限位開關，方便定位，保護產品，可加光電零位; . 適用于大負載情況下的精密角度調節的實驗環境。 |
技術參數：
型號 | ATS215 | ATS230 | | 調節范圍 | ±15° | ±30° | | 臺面尺寸 | 160x160mm | | 軸心高度 | 139mm | | 傳動比 | 400:1 | | 重復定位精度 | 0.004°
| | 最大速度 | 10°/s
| | 最大靜扭矩 | 1.5N.m | | 分辨率 | 0.0005625°
| | 中心最大負載 | 30Kg
| | 自重 | 11.3Kg | 14Kg |

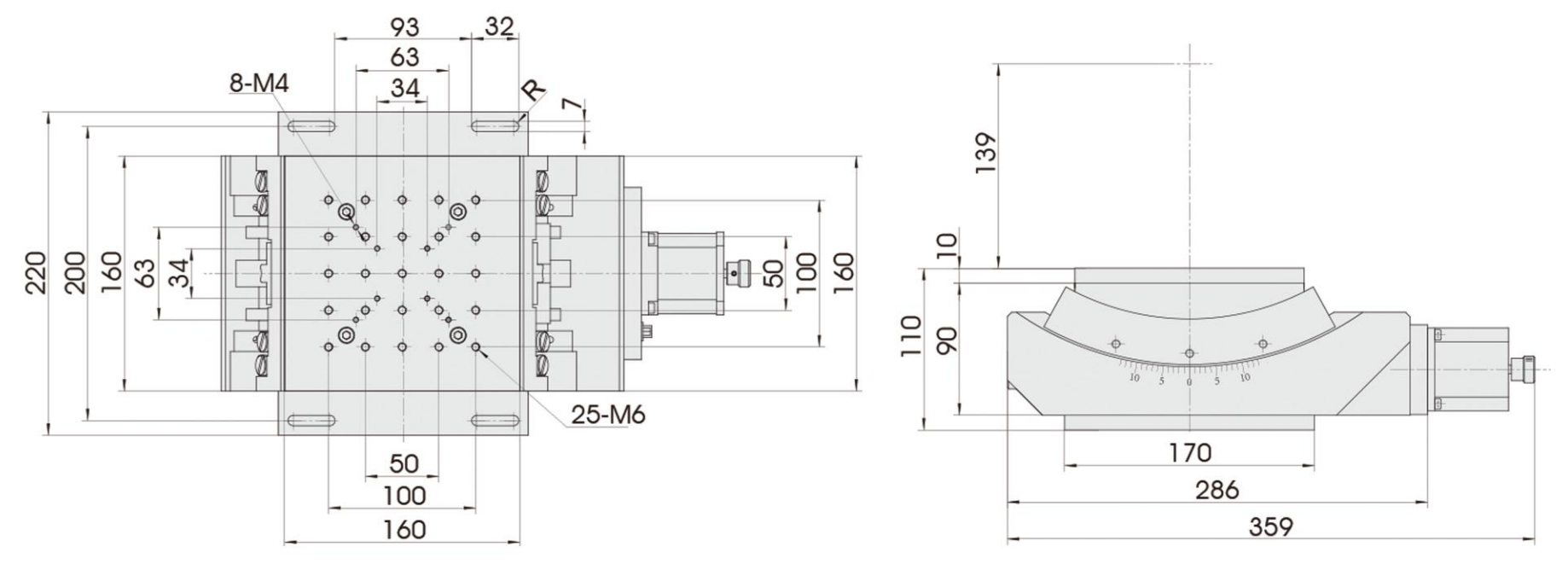

| | ATS215 |

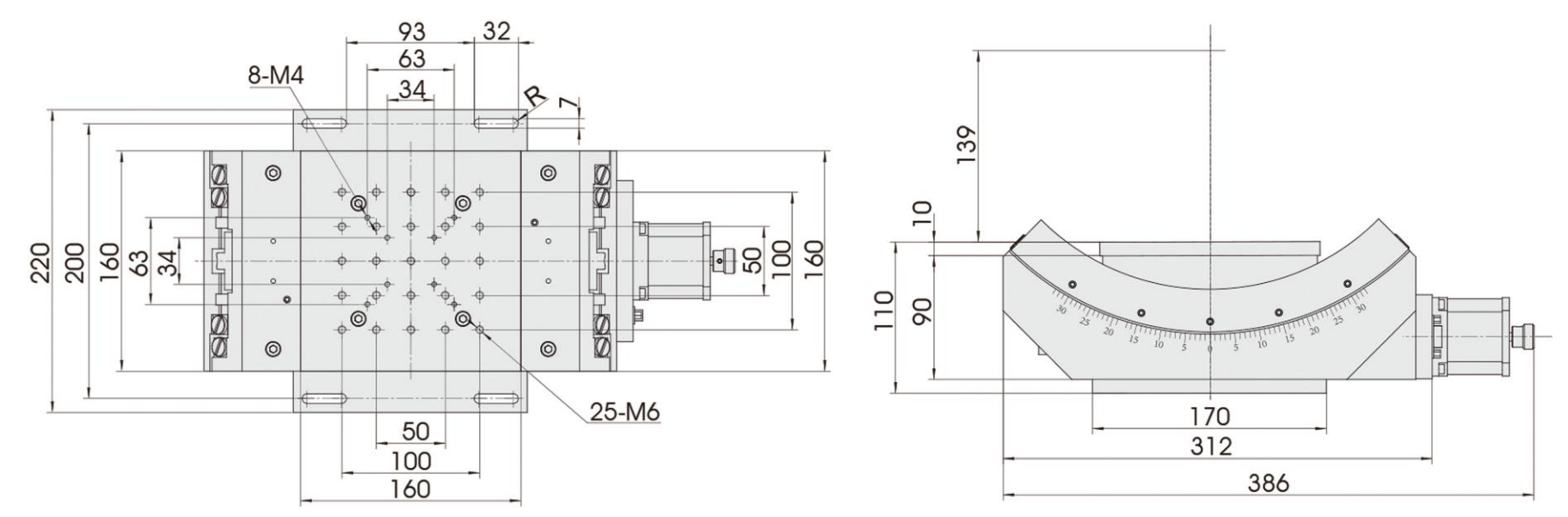

| | ATS230 |
|
