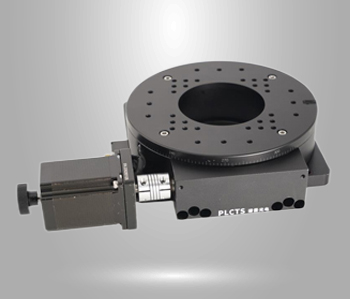

RTS1 精密型電動旋轉臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢： . 標配步進電機和標準DB9接口，配合控制器可實現自動控制; . 精密研磨蝸輪蝸桿結構，臺面可以任意正反旋轉，運行平穩，空回小; . 中心孔與旋轉中心重合，并有嚴格的直徑公差，方便定位; . 臺面外圈帶刻度顯示，方便讀數和初始定位; . 可增加光電零位； . 底座有標準孔距的螺紋孔和通孔，方便安裝固定; . 可根據客戶需求定制不同臺面尺寸。 |
技術參數：
型號 | RTS160 | RTS1100 | RTS1200 | RTS1300 | RTS1400 | | 臺面尺寸 | 60mm | 100mm | 200mm
| 300mm | 400mm | | 傳動比 | 90:1 | 180:1 | 720:1 | | 分辨率(8細分) | 0.0025° | 0.00125°
| 0.0004° | 0.0003125° | | 重復定位精度 | 0.01° | 0.005°
| 0.00156° | 0.00125° | | 最大速度 | 50°/s | 25°/s | 7.8°/s | 6.25°/s | | 標配電機 | 42步進電機 | 57步進電機
| | 最大靜扭矩 | 0.4N.m
| 1.2N.m
| | 中心最大負載 | 30Kg | 50Kg | 60Kg | 70Kg | 80Kg | | 自重 | 1Kg
| 1.8Kg | 7.7Kg
| 16.3Kg | 19.8Kg |

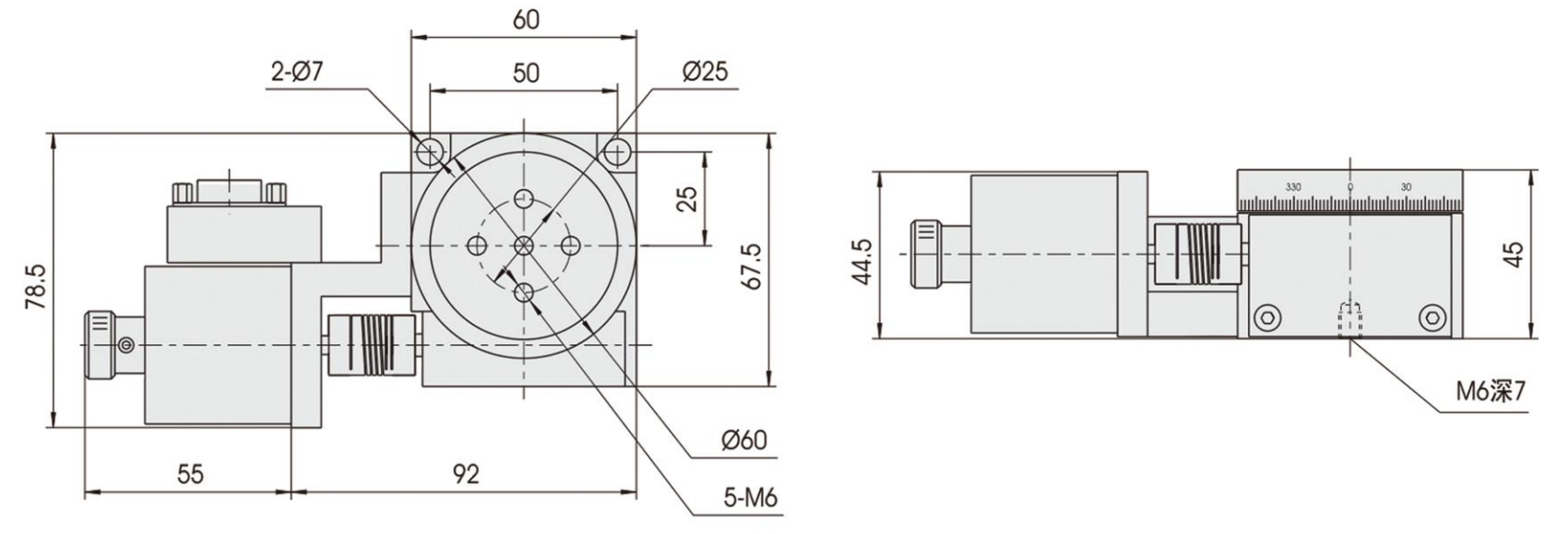

| | RTS160 |

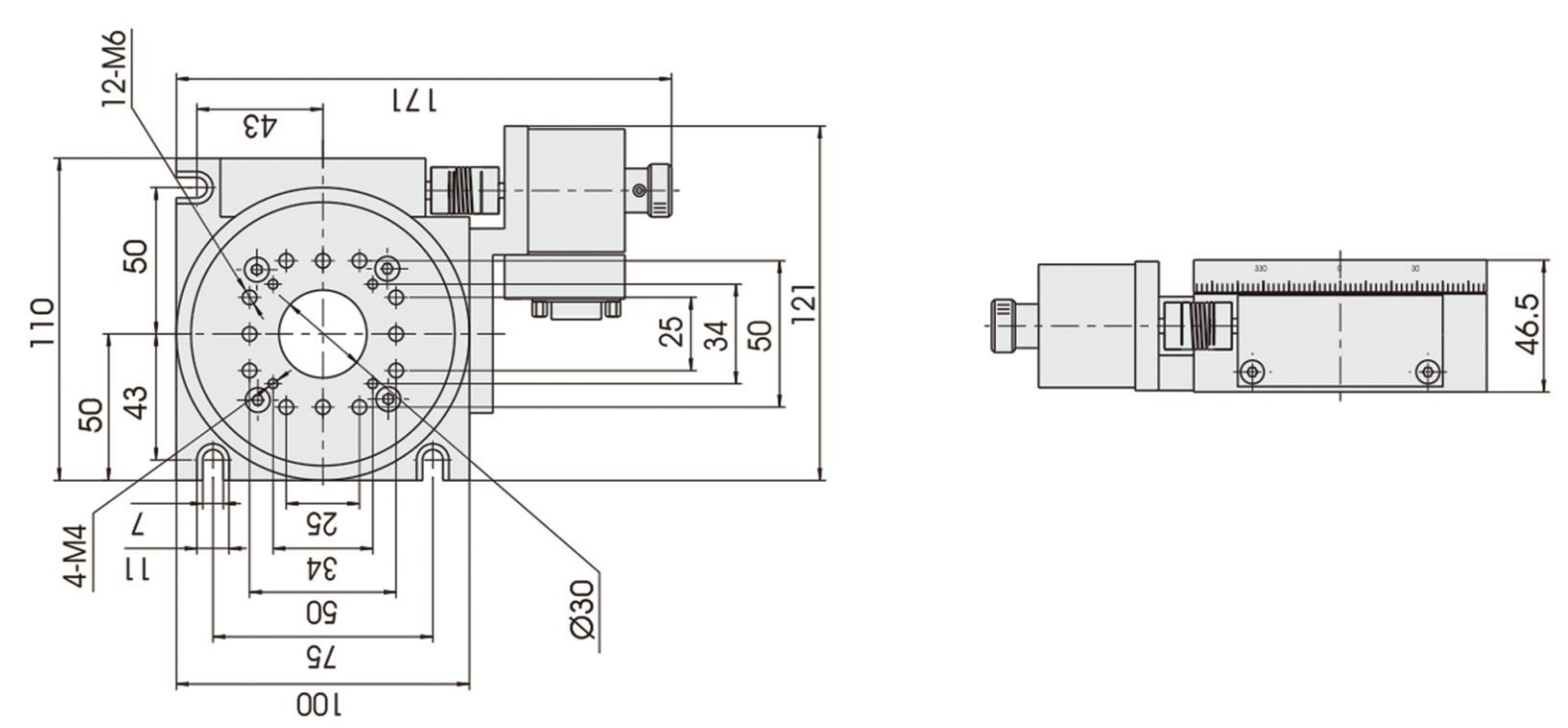

| | RTS1100 |

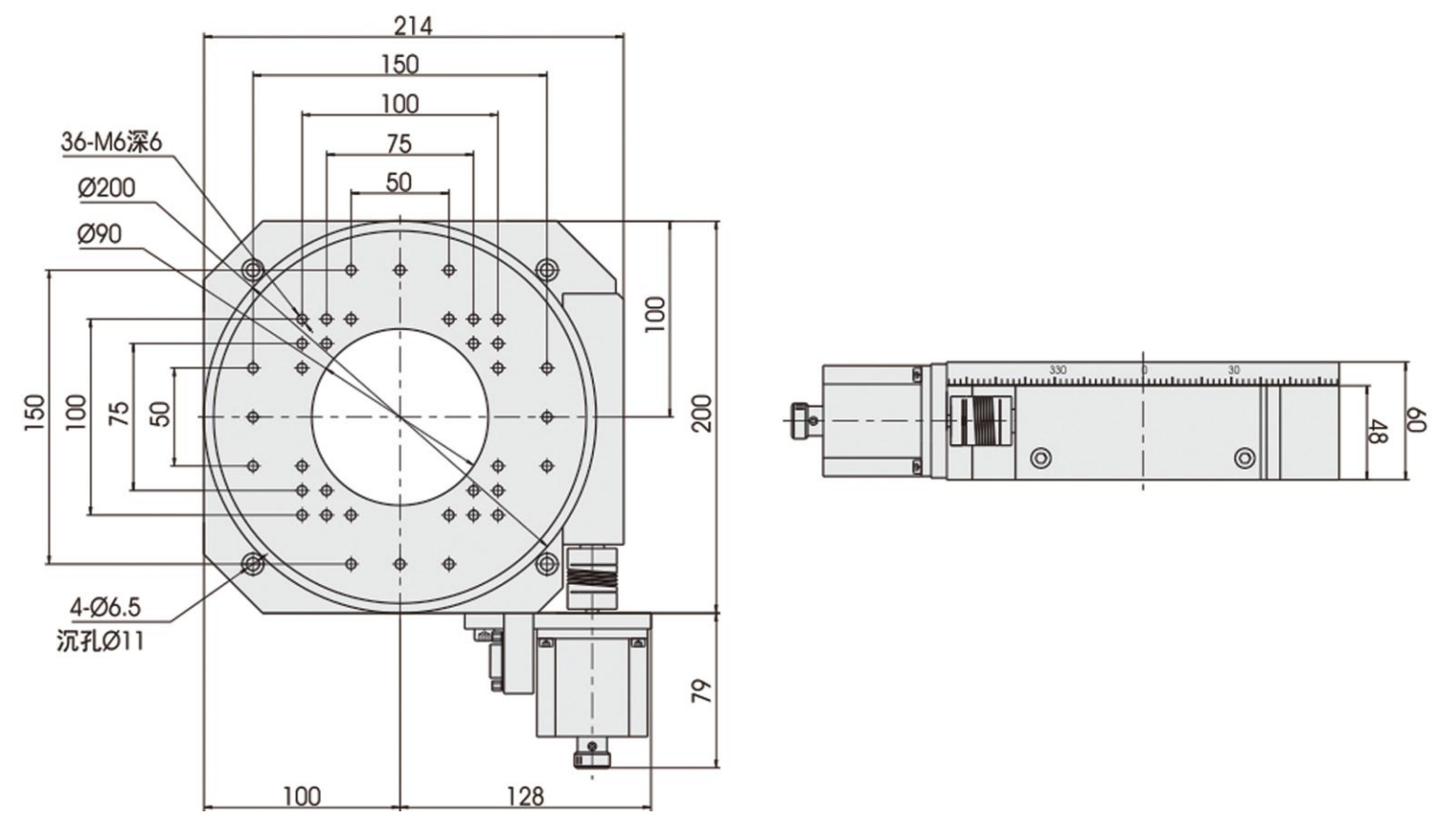

| | RTS1200 |

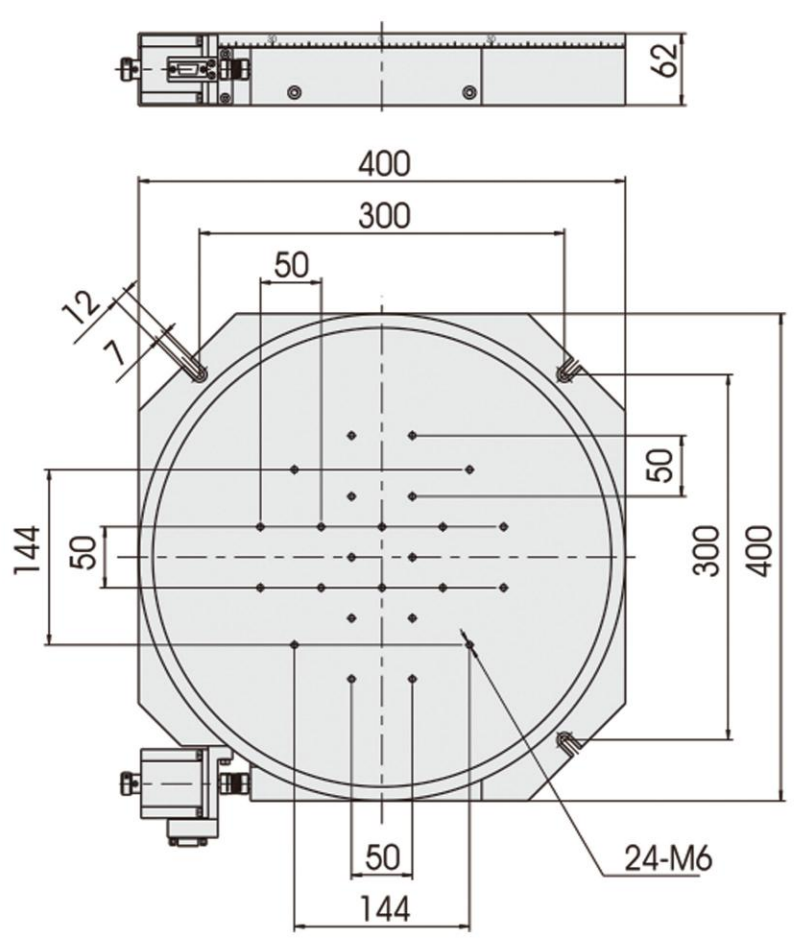

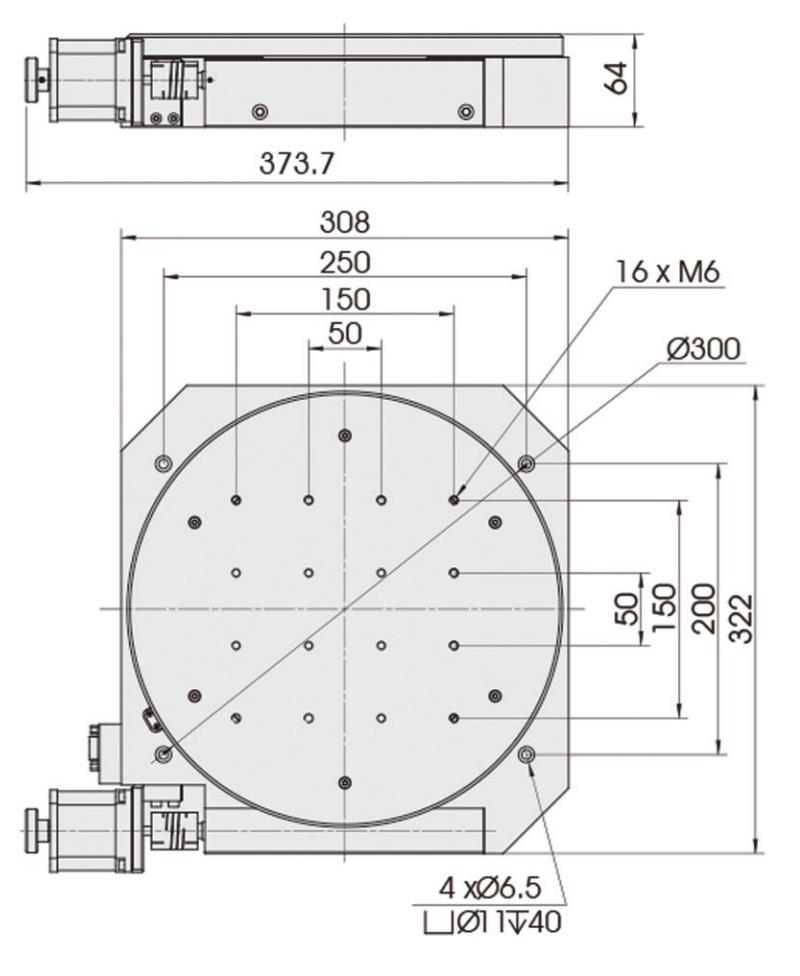

 |  | | RTS1300 | RTS1400 |
|
