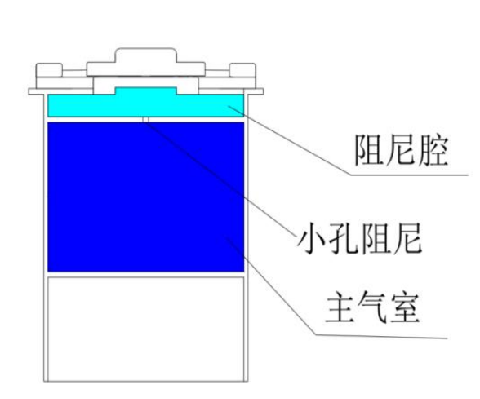

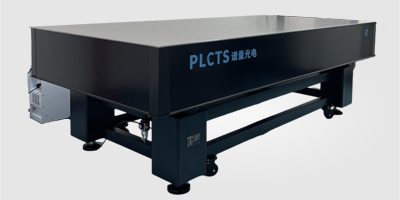

譜量光電研發制造的精密氣浮隔振光學平臺,能夠滿足精密負載對振動隔離需求。上面板采用優質高導磁SUS430不銹鋼,臺面內核為三層夾心式蜂窩結構,內核密度大幅度提高,具有優秀的硬重比和剛性,同時保證了較低的固有頻率,具備行業較高的隔振效果。上臺面采用精密磨削工藝,平面度可達≤0.05mm/㎡,表面粗糙度<0.6um,回旋打磨工藝清除毛邊,達到無反射、啞光效果,面板具有M6陣列螺孔,易于固定光學元件。 氣浮支架采用整體焊接工藝(四支撐或六支撐結構),半膜片式空氣彈簧,采用進口三水平調節閥技術,反應靈敏,響應迅速,在超載偏重的實驗條件下,能瞬間恢復初始的平衡狀態。支撐腿內部為二級氣室結構,氣室間帶有阻尼孔,氣動元件全部采用德國FESTO產品,標配優質大功率超靜音壓縮機,整體結構保證平臺有較高的穩定性。
技術參數: 平面度 | ≤0.05mm/㎡ | 表面粗糙度 | <0.6um | 固有頻率 | X方向:1.2~2Hz,Y方向:1.2~2Hz | 振幅 | <2um | 螺孔間距 | 25mm | 孔距公差 | ±0.05mm | | 螺孔規格 | M6(公制) | | 螺孔公差 | ±0.03mm | | 載荷能力 | 300Kg/㎡ | | 臺面厚度 | 100mm/150mm/200mm/250mm/300mm | | 臺面重量 | 120Kg/㎡@100mm厚,140Kg/㎡@200mm厚,165Kg/㎡@300mm厚(≈) |
產品選型表: 產品型號 | 尺寸 | 載荷(Kg) | 支撐腿數量 | 支架寬度 | PLGZQ-06 | 600x600x800 | 800 | 4 | 120*120 | PLGZQ-075 | 750x750x800 | 800 | 4 | 120*120 | PLGZQ-0906 | 900x600x800 | 800 | 4 | 120*120 | PLGZQ-1007 | 1000x700x800 | 800 | 4 | 120*120 | PLGZQ-1008 | 1000x800x800 | 800 | 4 | 120*120 | PLGZQ-1208 | 1200x800x800 | 800 | 4 | 120*120 | PLGZQ-1509 | 1500x900x800 | 1400 | 4 | 200*200 | PLGZQ-1510 | 1500x1000x800 | 1400 | 4 | 200*200 | PLGZQ-1609 | 1600x900x800 | 1400 | 4 | 200*200 | PLGZQ-1810 | 1800x1000x800 | 1400 | 4 | 200*200 | PLGZQ-1812 | 1800x1200x800 | 1400 | 4 | 200*200 | PLGZQ-2010 | 2000x1000x800 | 1400 | 4 | 200*200 | PLGZQ-2012 | 2000x1200x800 | 1400 | 4 | 200*200 | PLGZQ-2015 | 2000x1500x800 | 1400 | 4 | 200*200 | PLGZQ-2412 | 2400x1200x800 | 1400 | 4 | 200*200 | PLGZQ-2415 | 2400x1500x800 | 2000 | 4 | 200*200 | PLGZQ-3010 | 3000x1000x800 | 2000 | 6 | 200*200 | PLGZQ-3012 | 3000x1200x800 | 2000 | 6 | 200*200 | PLGZQ-3015 | 3000x1500x800 | 2000 | 6 | 200*200 | PLGZQ-3512 | 3500x1200x800 | 2000 | 6 | 200*200 | PLGZQ-3515 | 3500x1500x800 | 2000 | 6 | 200*200 | PLGZQ-4015 | 4000x1500x800 | 2500 | 6 | 200*200 | PLGZQ-4215 | 4200x1500x800 | 2500 | 8 | 200*200 | PLGZQ-4815 | 4800x1500x800 | 2500 | 8 | 200*200 | PLGZQ-5415 | 5400x1500x800 | 2500 | 12 | 200*200 | PLGZQ-6015 | 6000x1500x800 | 2500 | 12 | 200*200 |
*各種尺寸規格均可按客戶需求定制。 了解產品詳細信息,請登錄查閱我司官方商城 ( www.plctss.com ) 光學平臺版塊。
|
