首頁 > 產品中心

產品中心

精密型光電測試探針臺

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量儀器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。

TLPH系列精密型光電測試探針臺是基于TLRH系列升級激光顯微鏡而來，實現高分辨率成像的同時兼顧外引激光光路，實現光電流與IV的雙功能檢測，是光電芯片/器件測試的理想之選。


技術優勢：

.模塊化設計，可以搭配不同構件完成不同測試；

. 最大可用于12英寸以內樣品測試;

.探針臺整體位移精度高達3μm，樣品臺精密四維調節；

. 激光顯微鏡，5檔物鏡轉盤，可引入激光完成光電流測試；

. 滿足1μm以上電極/PAD使用;

. 漏電精度可達10pA/100fA（屏蔽箱內）;

. 探針座采用進口交叉滾珠導軌，線性移動，無回程差設計;

. 加寬探針放置架，可放置6個DC探針座/4個RF探針座；

. 配顯微鏡三維精密調節功能，且可選配多種行程及驅動方式。

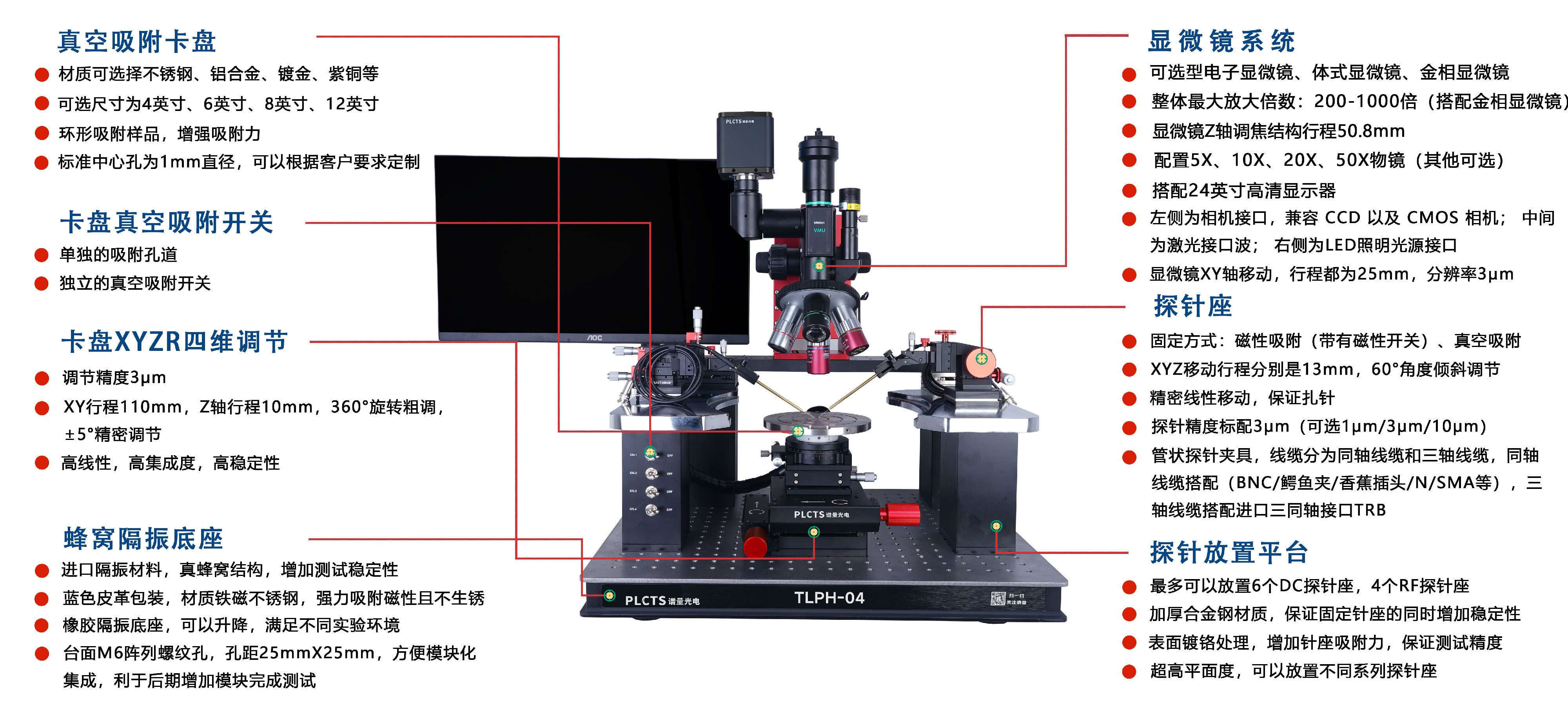

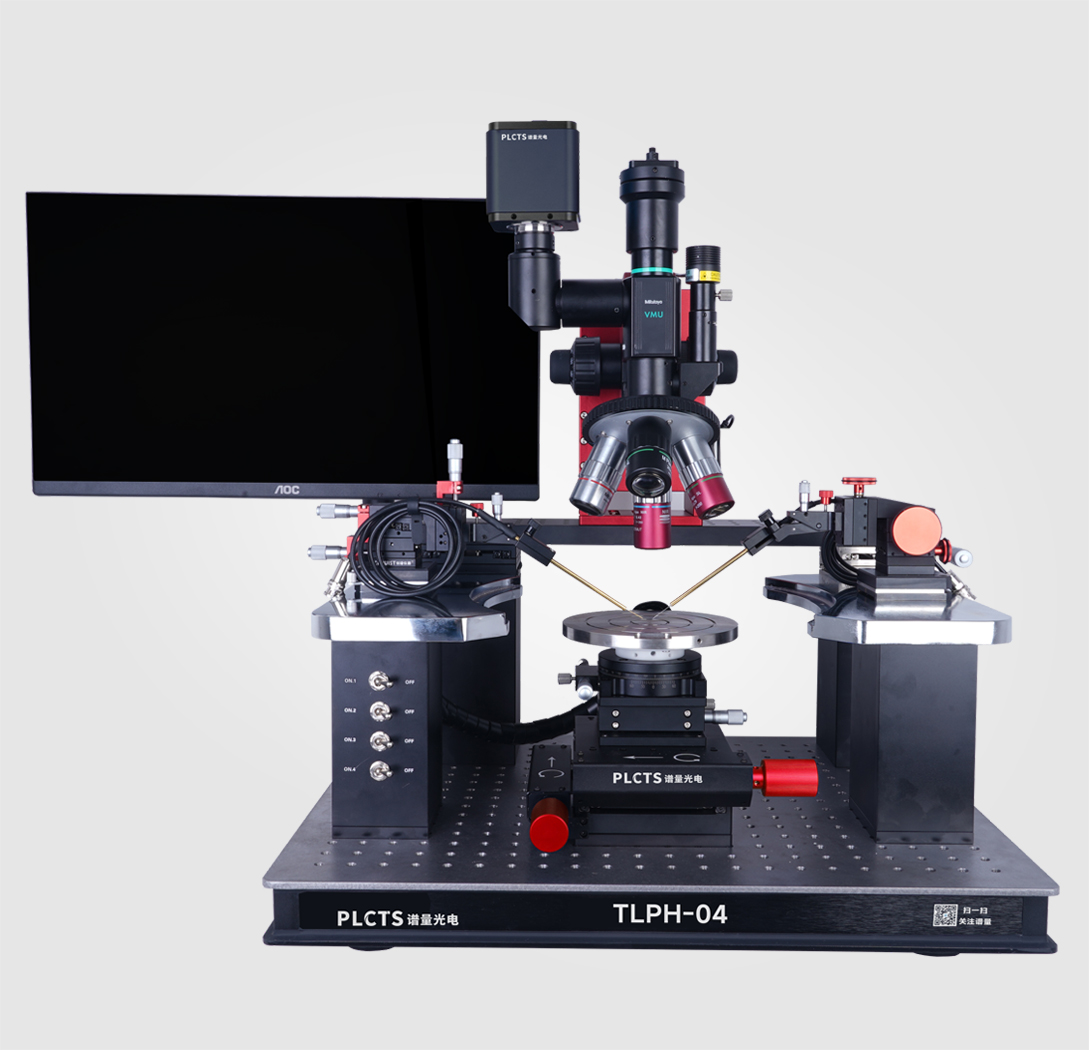

細節展示：


詳細模塊配置及參數說明：

名稱

型號

單位

數量

參數

探針臺臺體

MPT-H

套

1

. 底部蜂窩隔振面包板，帶橡膠隔振地腳，有效隔絕Z軸微振；

. 三維調節樣品架，XY軸行程110mm，Z軸行程10mm，整體分辨率3μm，360°粗調，±5°精調；

. 兩邊龍門架結構，尺寸：300mm*150mm*190mm。

探針座

TPLS-UP

套

3

.三維調節，整體調節精度3μm（可選配0.5μm，1μm）;

.測量范圍：10pA/100fA(屏蔽箱環境)-10A；

.行程：XYZ行程分別13mm；

.固定方式：可調磁吸吸附；

.探針夾持角度：偏擺60°；

.配置線纜：同軸線纜（漏電精度10pA）/三同軸線纜（漏電精度100fA）。

顯微成像模塊

LMU-FB套1

.高分辨激光成像顯微鏡，可外引激光，配置5X、10X、20X、50X物鏡（可選），五檔位物鏡轉盤；

.圖像傳感器：2000萬像素，支持電腦控制，拍照錄像，HDMI輸出；

.照明光源：白色LED照明：同軸照明系統，選用高亮度單顆3W LED，色溫5500K，照明均勻；LED照明控制器90V-250V寬電壓3W LED控制器，可調光；

.集成 XY 位移臺以及精密升降臺，行程 25mmx25mmx50.8mm 升降，精度 3μm；

真空吸附卡盤

PVS-04

套

1

.臺面尺寸：4/6/8/12寸可選，不銹鋼材質；

.4英寸3個吸附孔，6/8英寸4個吸附孔，12英寸5個吸附孔；

.標配進口無油真空泵，吐出空氣量7L/min,長期穩定運行；

.搭配聚四氟材質旋轉可鎖緊裝置，分離鎖緊，360°旋轉；

.背電極設計，可引出背電極；

.吸附孔圓槽設計，增強吸附能力；

.單獨吸附孔道，獨立真空吸附開關；

.真空吸附套裝附件。

探針

PTR-03

盒

1

.鎢鋼探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；

.鎢鋼鍍金探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；

.鍍金軟針：長51mm，可測電流范圍，1fA-1A，針尖直徑可選（5/10/30/50/125μm)。


常規選型：

產品型號

樣品臺尺寸

樣品臺位移精度

探針座位移精度

漏電流精度

探針座數量

TLPH-04

4英寸

3μm

3μm

100fA

3個

TLPH-06

6英寸

3μm

3μm

100fA3個

TLPH-08

8英寸

3μm

3μm

100fA

3個

TLPH-12

12英寸

3μm

3μm

100fA3個


實驗附件及常規測試步驟：

光學隔振平臺(臺面>600mm*600mm)、一臺計算機(標準VGA接口和USB接口)、吉時利2400數字源表（含軟件）等。

測試時連接探針臺和數字源表，探針接被測物體，通過顯微鏡觀察確定兩根探針是否緊貼被測物表面，待連接導通后打開源表軟件，選好參數即可出該觸點的I-V性能曲線。


應用領域：

半導體材料光電檢測、功率器件測試、MEMS測試、PCB測試、液晶面板測試、測量表面電阻率測試、精密儀器生產檢測、航空航天實驗等。


譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。


了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 探針臺版塊。
