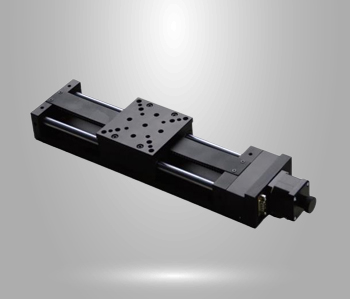

GTS1 圓導軌電動平移臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢： . 標配步進電機和標準DB9接口，配合控制器可實現自動控制; . 采用進口高品質滾珠螺桿驅動，重復定位精度高，壽命長; . 螺桿采用三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高度往復使用; . 精密線性軸承導軌，運行平穩; . 配有手輪，方便調試; . 兩端裝有零位和限位開關，方便準確定位和保護產品; . 底部有標準孔距的螺紋孔和通孔，方便安裝固定。 . 可換裝伺服電機，實現高度或軸向重載; . 可加裝防塵罩，耐高溫，耐油污，有效保護導軌及絲杠，延長使用壽命。 |
技術參數：
型號 | GTS150 | GTS1100 | GTS1150 | GTS1200 | GTS1250 | GTS1300 | | 行程 | 50mm | 100mm | 150mm | 200mm | 250mm | 300mm | | 臺面尺寸 | 90mmx90mm
| | 螺桿導程 | 4mm
| | 分辨率 | 0.00125mm（8細分） | 0.0025mm（細分）
| | 最大速度 | 20mm/s | 40mm/s | | 重復定位精度 | 0.005mm
| | 軸向間隙 | 0.03mm
| | 標配電機 | 步進電機
| | 步進電機 | 10um
| 15um | 20um | | 中心負載 | 15Kg
| 10Kg | 7Kg | 5Kg | 3Kg | | 自重 | 2.75Kg | 3Kg | 3.3Kg | 3.8Kg | 4Kg | 4.3Kg |

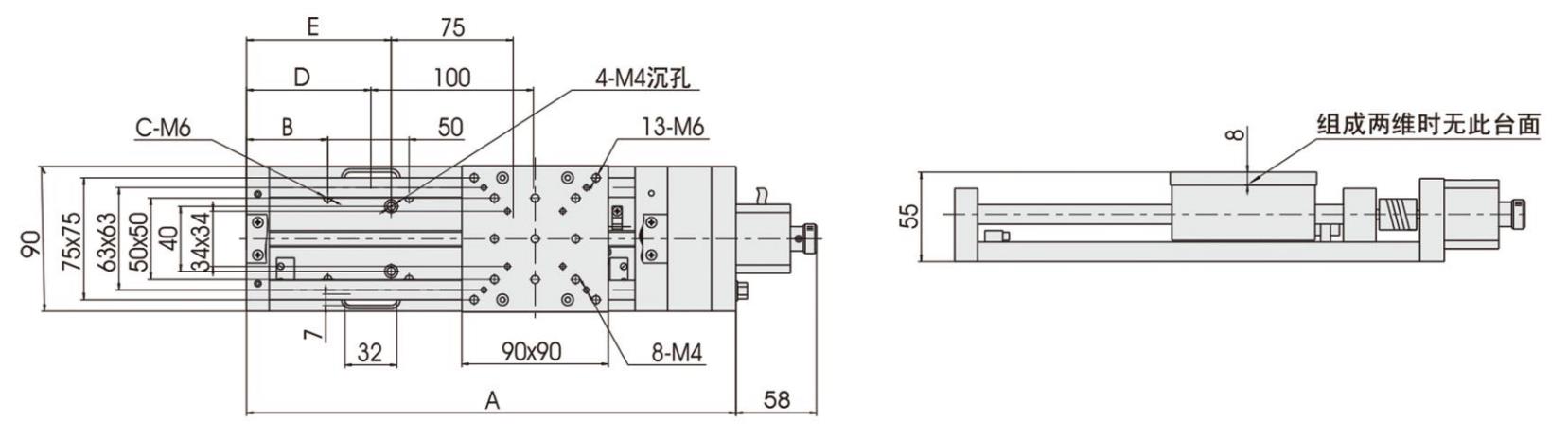

尺寸對照表：
產品型號 | A(mm) | B(mm) | C(mm) | D（mm） | E（mm） | GTS150 | 251 | 46.5 | 6 | 46.5 | 59 | GTS1100 | 301 | 46.5 | 8 | 71.5 | 84 | | GTS1150 | 351 | 46.5 | 10 | 96.5 | 109 |

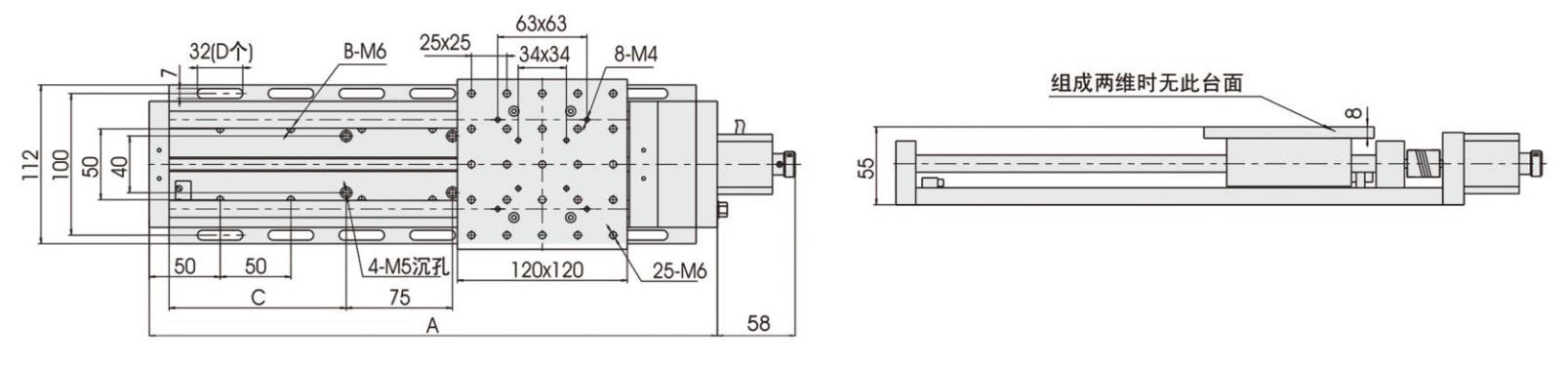

尺寸對照表：
產品型號 | A(mm) | B(mm) | C(mm) | D（mm） | GTS1200 | 401 | 12 | 125 | 14 | GTS1250 | 451 | 16
| 139 | 14 | | GTS1300 | 501 | 16 | 175 | 18 |
|
