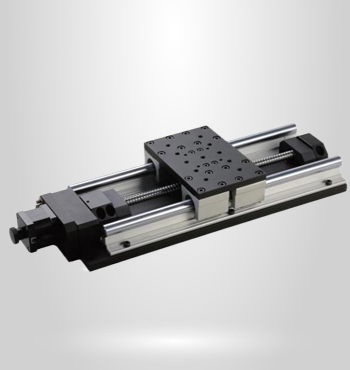

GTS2 支撐型圓導軌電動臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢： . 標配步進電機和標準DB9接口，配合控制器可實現自動控制; . 采用進口高品質滾珠螺桿驅動，重復定位精度高，壽命長; . 螺桿為三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高往復使用; . 支撐型精密線性軸承導軌（整體與底板連接），承載較大，運行平穩，適合單軸中載或多軸組合使用; . 配有手輪，方便調試; . 兩端裝有零位和限位開關，方便準確定位和保護產品; . 底部有標準孔距的螺紋孔和通孔，方便安裝固定。 . 可換裝伺服電機，實現高度或軸向重載; . 可加裝防塵罩，耐高溫，耐油污，有效保護導軌及絲杠，延長使用壽命； . 相對普通圓導軌而言帶支撐圓導軌不易發生細微彎曲，更適用于激光加工等工業用途。 |
技術參數：
型號 | GTS250 | GTS2100 | GTS2150 | GTS2200 | GTS2300 | GTS2400 | GTS2500 | | 行程 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm | | 臺面尺寸 | 100mmx150mm
| | | 螺桿導程 | 4mm
| 5mm
| | 分辨率 | 0.00125mm（8細分） | 0.0025mm（8細分）
| 0.003125（8細分）
| | 最大速度 | 20mm/s | 40mm/s | | 重復定位精度 | 0.005mm
| | | 軸向間隙 | 0.03mm
| | | 標配電機 | 步進電機
| | | 運動平行度 | 10um
| 15um | 20mm
| | 中心負載 | 20Kg
| 40Kg | | 自重 | 4Kg | 4.5Kg | 5Kg | 5.4Kg | 6.75Kg | 7.5Kg | 8.5Kg
|

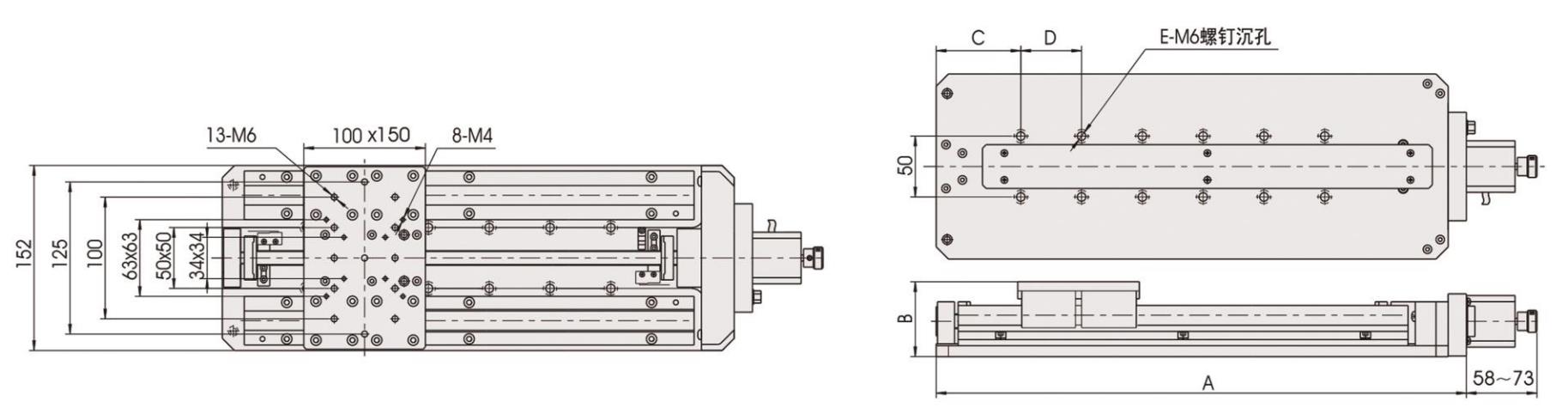

尺寸對照表：
產品型號 | A(mm) | B(mm) | C(mm) | D（mm） | E（mm） | GTS250 | 252 | 61.5 | 65 | 75 | 4 | GTS2100 | 302 | 77.5 | 50 | 6 | | GTS2150 | 352 | 8 | GTS2200
| 402 | 10 | | GTS2300 | 502 | 14 | | GTS2400 | 609 | 18 | | GTS2500 | 709 | 67.5 | 22 |
|
