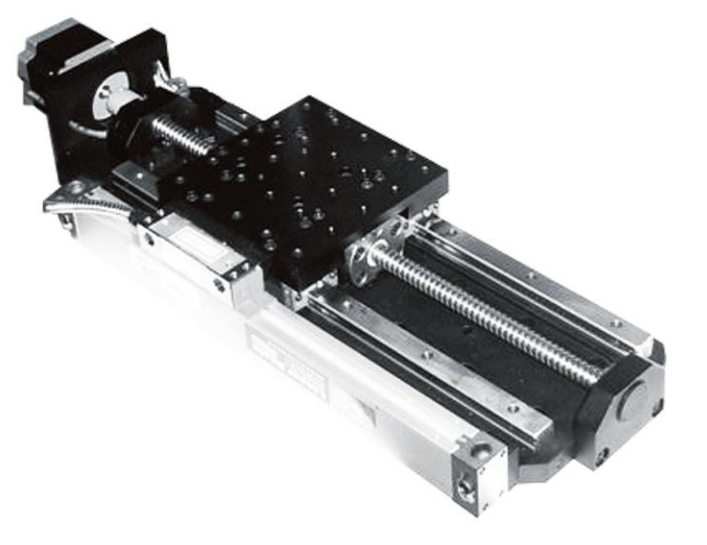

GTS5 光柵尺型電動平移臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
| 技術優勢： . 在GTS3系列方導軌電動平移臺基礎上加裝光柵尺，配合控制器實現閉環控制，定位精度更高; . 采用進口高品質滾珠螺桿驅動，重復定位精度高，壽命長; . 螺桿為三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高往復使用; . 精密線性滑塊導軌，承載較大，運行平穩，適合單軸中載或多軸組合使用; . 兩端裝有零位和限位開關，方便準確定位和保護產品; . 底部有標準孔距的螺紋孔和通孔，方便安裝固定。 |
技術參數：
型號 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 | | 行程 | 50mm | 100mm | 150mm | 200mm | 300mm | | 臺面尺寸 | 160mmx160mm
| | 螺桿導程 | 5mm
| | 分辨率 | 0.0015625mm（8細分） | 0.003125mm（8細分）
| | 最大速度 | 20mm/s | 40mm/s | | 重復定位精度 | ±0.001mm
| | 絕對位置精度 | ±0.003mm
| | 標配電機 | 步進電機
| | 額定工作電流 | 1.7A
| | 中心負載 | 30Kg
| | 自重 | 5.2Kg | 5.7Kg | 6.2Kg | 6.7Kg | 7.7Kg |

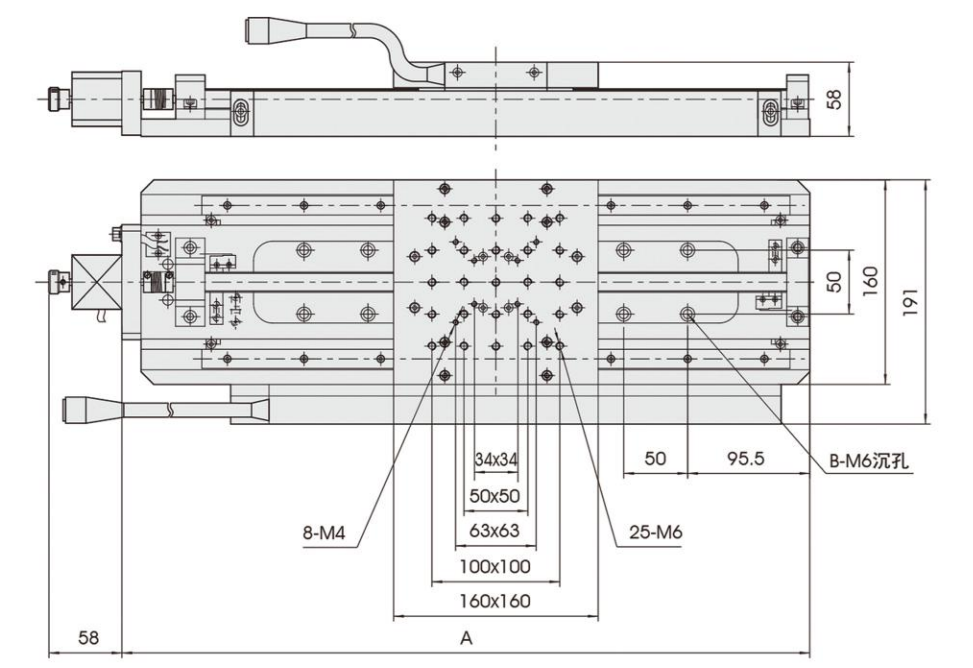

尺寸對照表：
產品型號 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 | A(mm) | 288 | 338 | 388 | 438 | 538 | | B(mm) | 4 | 10
| 8 | 10 | 14 |
|
