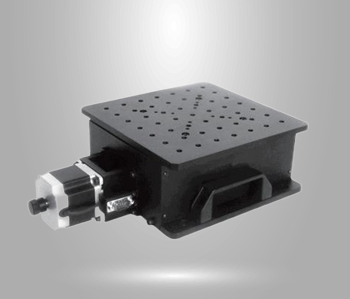

LTS4 楔型精密電動升降臺
|
|
電動位移臺系統可實現多自由度的調整，包括電動平移臺、電動旋轉臺、電動升降臺、電動傾斜臺、電動角位臺和驅動控制部分，可以是一維，也可以組合成多維電動位移系統。由于其精度高、速度快、行程長、使用壽命長、自動化程度高等特點，被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。 |
|
技術優勢： . 標配步進電機和標準DB9接口，配合控制器可實現自動控制; . 主體材質采用優質鋁合金，表面噴砂氧化發黑處理; . 精研絲杠副驅動，分辨率高; . 采用精密交叉滾珠導軌，運行平穩，線性度好，承載大; . 楔形升降，整體高度低，運行平穩; . 垂直導向采用精密線性滑塊導軌，定位精度高，穩定性好; . 密封采用不銹鋼材質，抗熱屑和激光; . 底座有標準孔距的螺紋孔和通孔，方便安裝; . 用于精度要求高，負載能力強，空間尺寸小的實驗環境。 |
技術參數：
型號 | LTS412 | LTS425 | | 行程 | 12mm | 25mm | | 臺面尺寸 | 160x160mm | 200x200mm | | 螺桿導程 | 1.5mm | | 分辨率(8細分) | 0.0005mm | | 重復定位精度 | 0.003mm | | 最大速度 | 10mm/s | | 最大靜扭矩 | 1.2N.m | | 標配電機 | 57步進電機 | | 中心最大負載 | 40Kg
| 50Kg
| | 自重 | 5Kg | 7.5Kg |

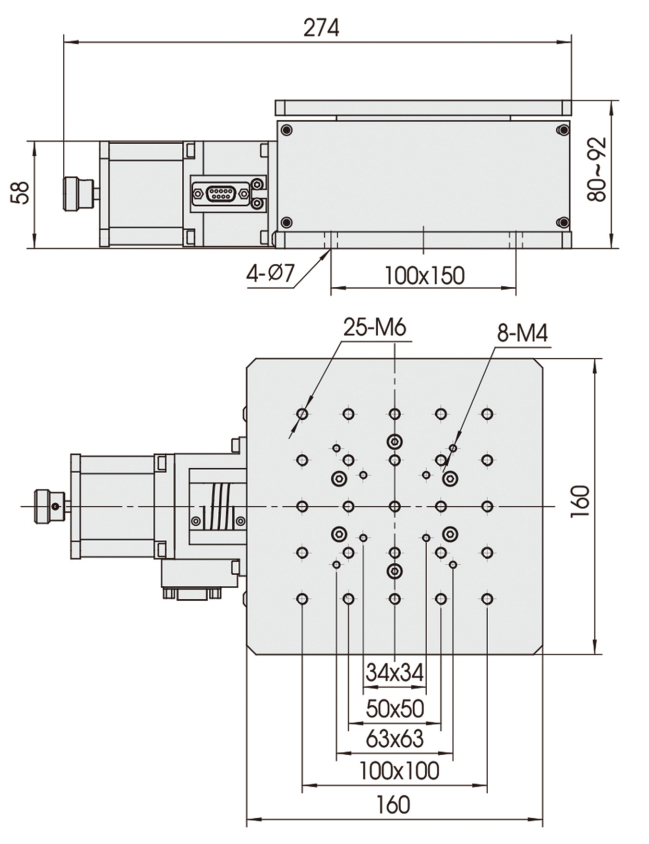

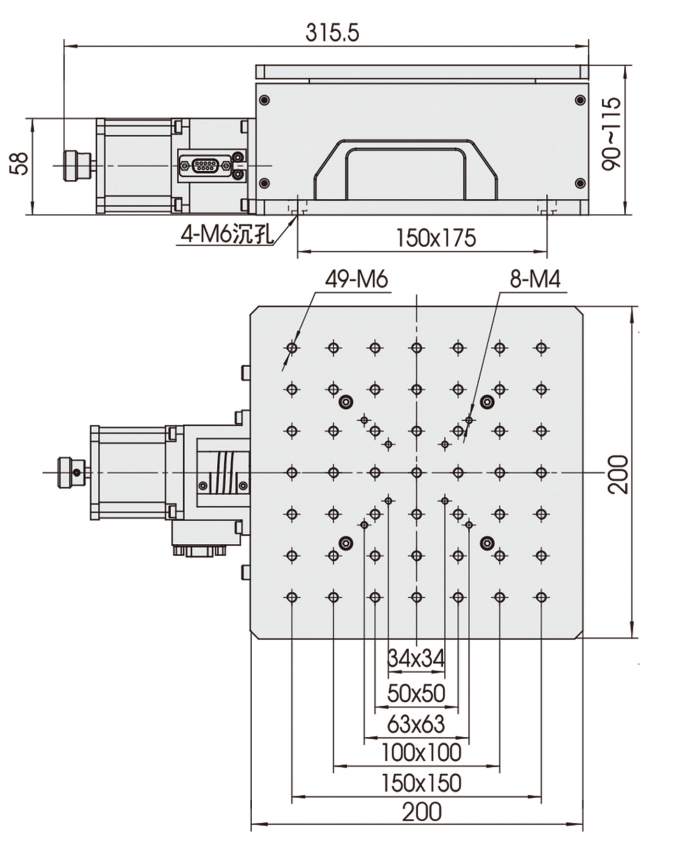

 |  | | LTS412 | LTS425 |
|
