三線擺式高性能氣浮隔振光學平臺
|
|
|
譜量光電研發生產的三線擺式高性能氣浮隔振光學平臺，是我司結合多年在隔振領域的研發及應用經驗，為超高精密實驗需求開發的一款高性能氣浮隔振平臺，對標業內一線品牌，支腿為獨立式圓腿支撐，無整體共振，內部三線擺設計可將振動隔離到更低的水平，并在受到干擾后實現高精度工作臺重新定位，層流阻尼技術大大提高阻尼效率，混合腔設計極大增加給定尺寸下的柔性體積，同時有效降低了固有頻率。 平臺標配大功率優質超靜音壓縮機。上面板采用優質高導磁430不銹鋼具有重量輕、高剛度、高阻尼等優點，經精密研磨處理平面度高，回旋打磨工藝清除毛邊達到無反射、亞光效果，面板具有M6陣列螺孔，易于固定光學元件，是超高精密科研實驗的理想之選。
技術優勢：

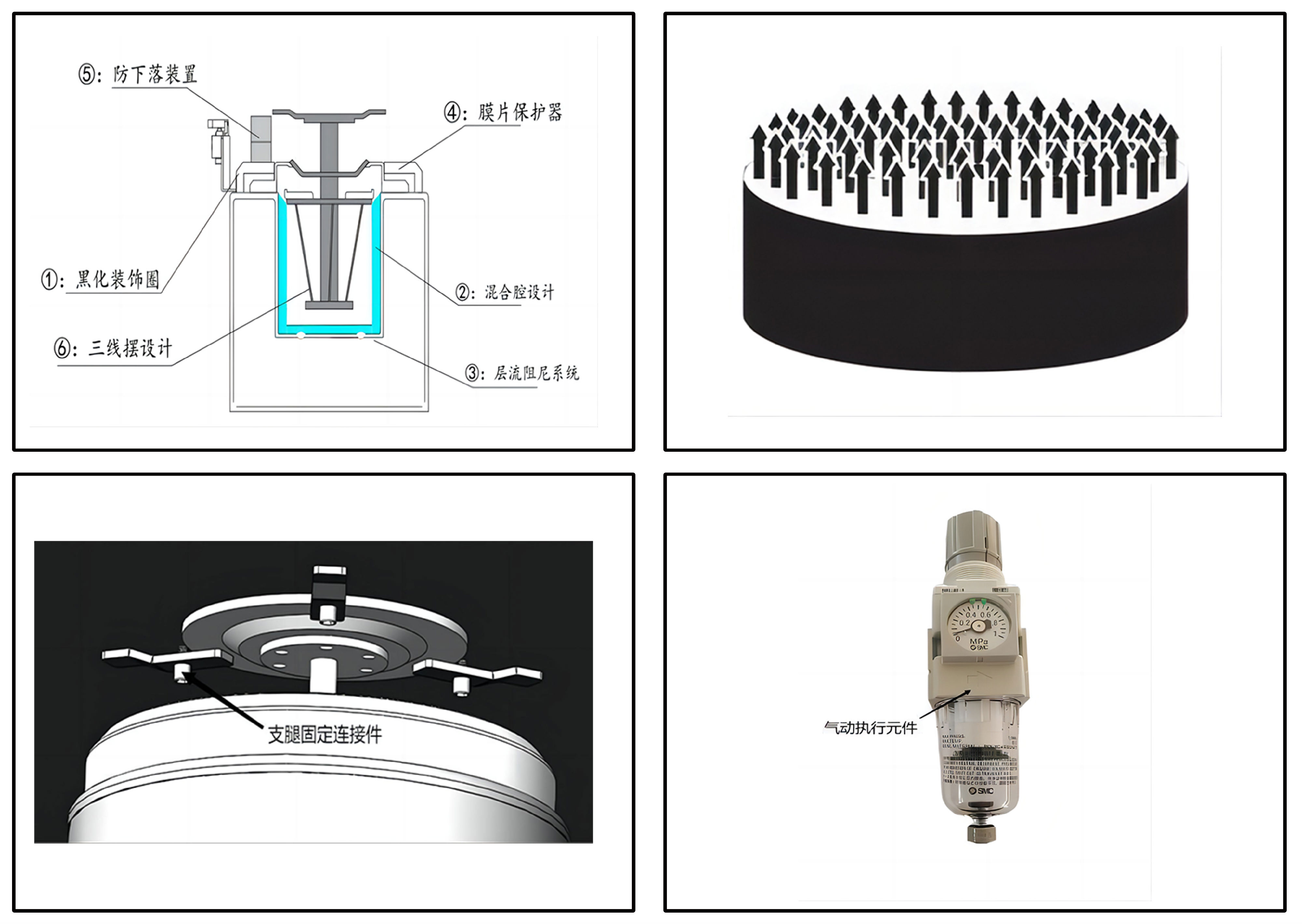

| ● 微米級層流阻尼 ● SMC 納米級高流量氣動執行元件 ● 高性能氣動減振器，共振頻率最低 1Hz ● 支腿頂部配有安全連接件，大大提升安全性 | ● 混合腔設計最大程度的提高了工作穩定性與極低的固有頻率
●三線擺設計最大程度的隔離振動并在受到干擾后實現高精度復位 ●頂部調節裝置可輕松完成±10mm 調節 ●行業領先的蜂窩粘接焊接專利技術 |

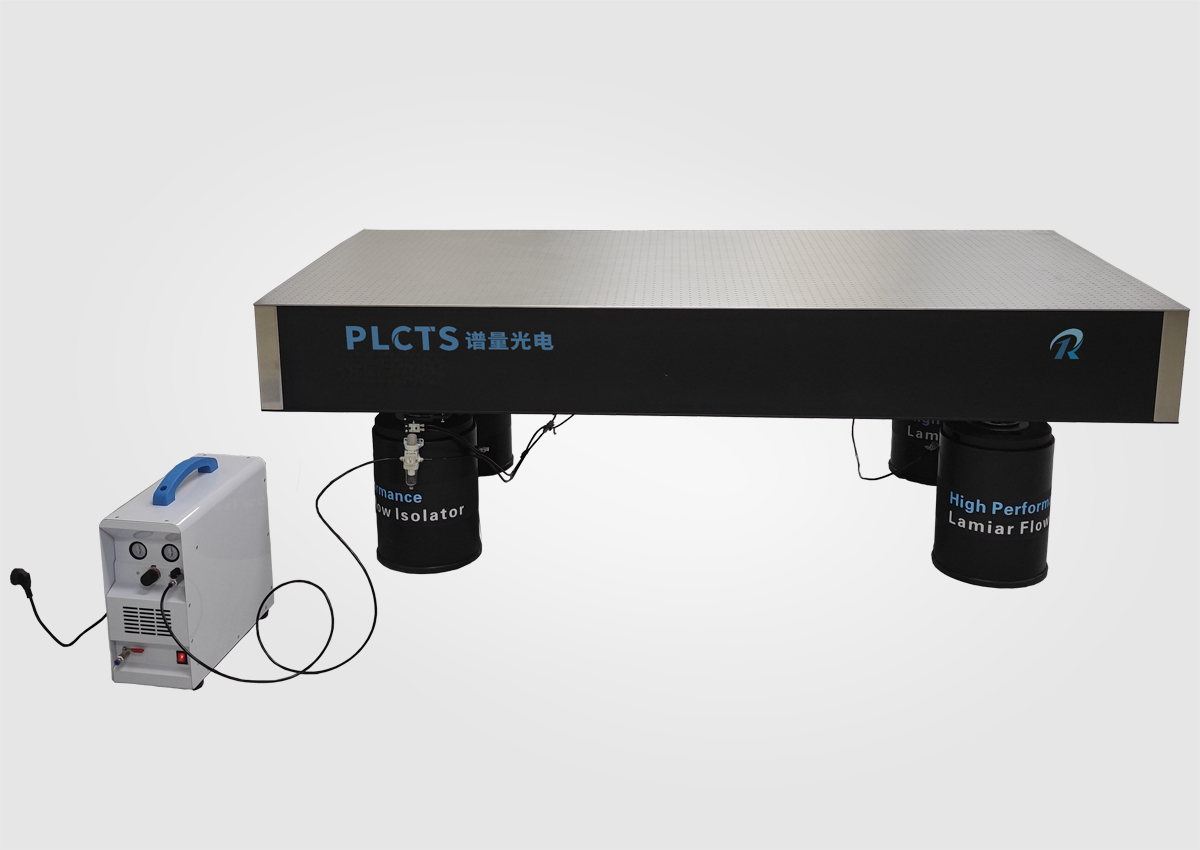

產品展示：
技術參數：

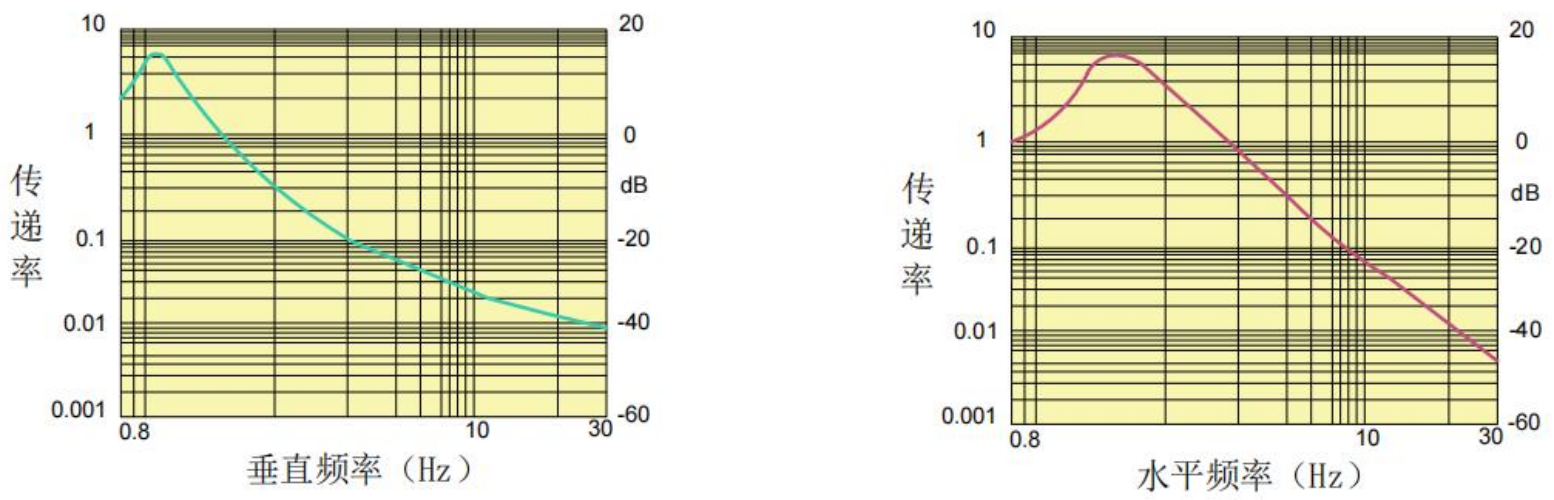

平面度 | ≤0.05mm/㎡ | 表面粗糙度 | ＜0.8μm | 固有頻率 |
垂直＜1.0-1.5Hz；水平＜1.0-1.5Hz（同實際負載相關）垂直共振低至 1Hz | 減振效率 |
垂直：5Hz 時：85-90％；10Hz 時：91-96％ 水平：5Hz 時：87-92％；10Hz 時：92-97％ | 振幅 | <2μm | 孔距公差 | ±0.05mm | | 螺孔規格 | M6（公制） | | 螺孔公差 | ±0.03mm | | 載荷能力 | 300Kg/㎡ | | 臺面厚度 | 100mm/150mm/200mm/250mm/300mm | | 臺面重量 | 120Kg/㎡@100mm厚，140Kg/㎡@200mm厚，165Kg/㎡@300mm厚（≈） | | 調節方式 | 自動定心 | | 隔振方式 | 三線擺桿、混合腔結構 | | 阻尼方式 | 微米級層流阻尼 |
測試數據：
減振效率：垂直：5Hz 時：91％；10Hz 時：94％，水平：5Hz 時：92％；10Hz 時：97％ |
|

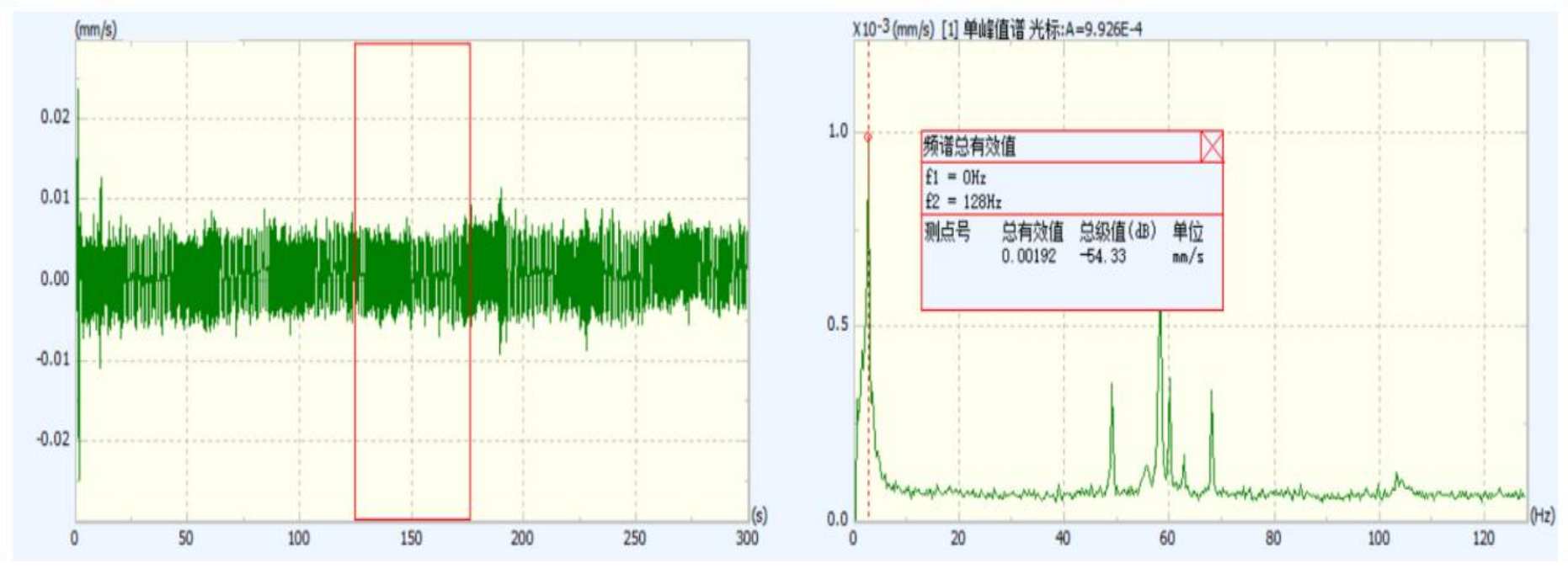

靜態振幅測試結果：0.00192 |
|

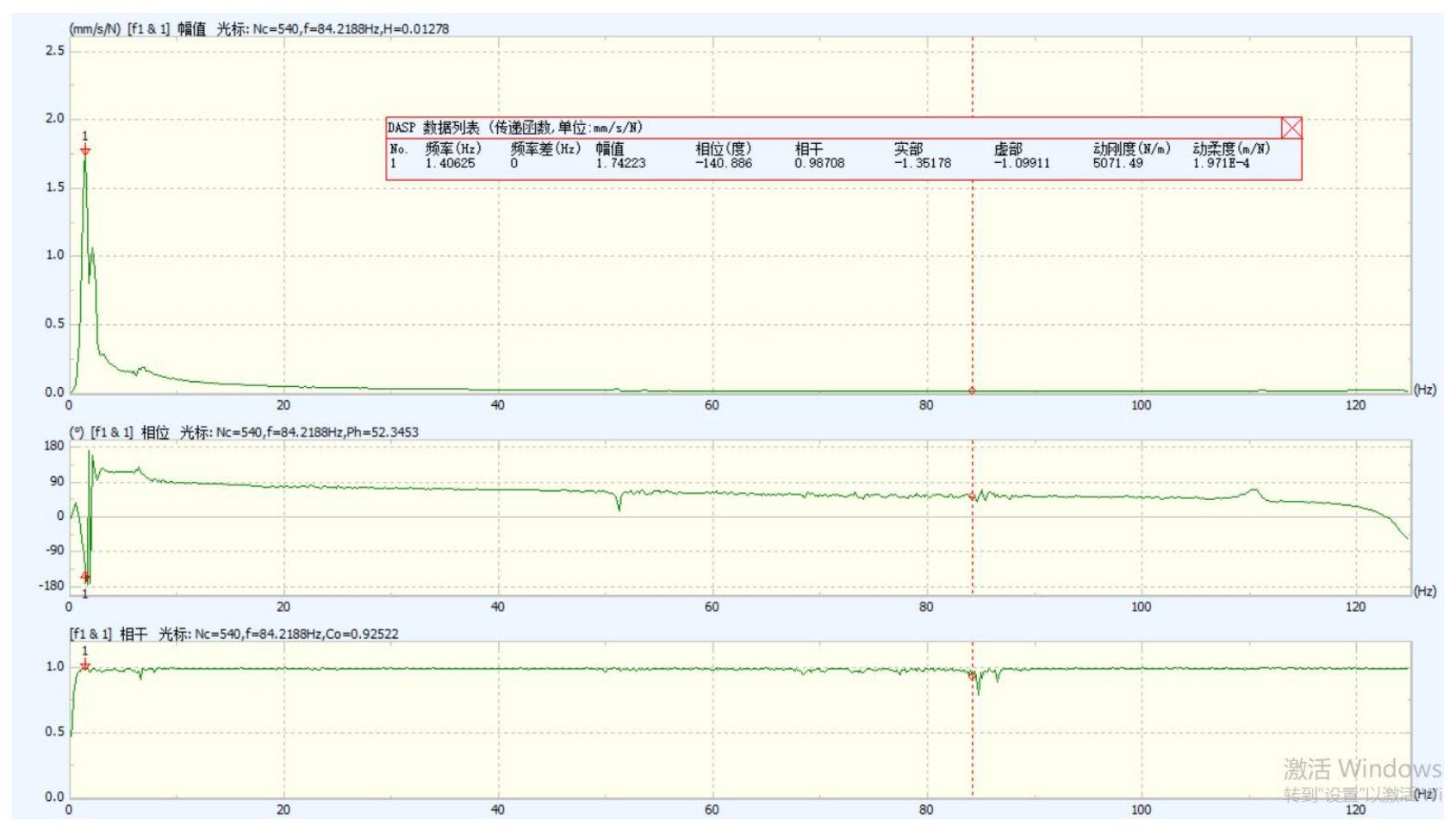

固有頻率測試結果：垂直固有頻率 1.40625Hz |
|

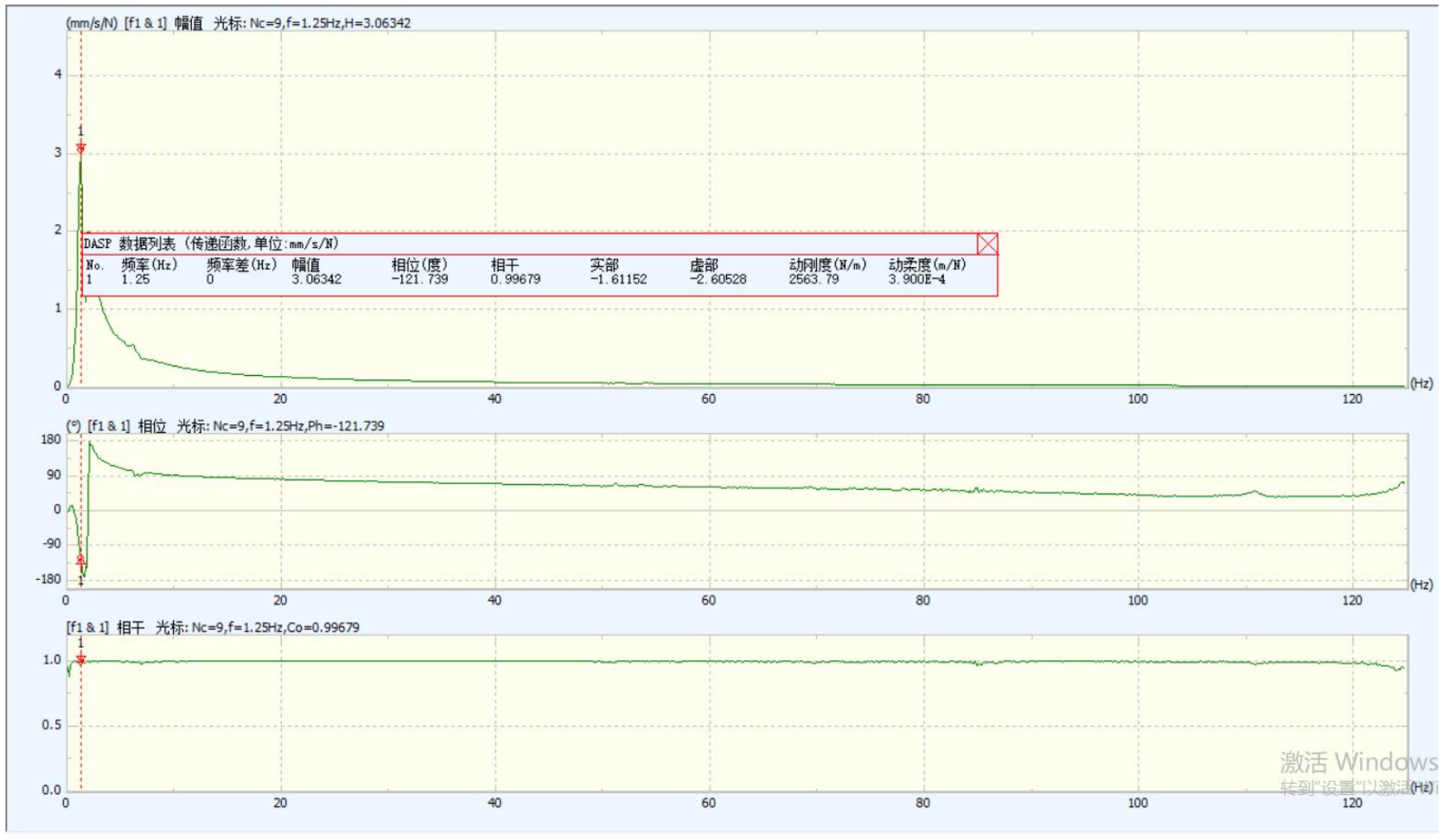

水平固有頻率 1.25Hz |
|
產品選型表： 產品型號 | 尺寸 | 載荷（Kg） | 支腿外徑 | 支腿數量 | PLGQS-1208 | 1200x800x800 | 800 | 300 | 4支撐 | PLGQS-1509 | 1500x900x800 | 1400 | 300 | 4支撐
| PLGQS-1510 | 1500x1000x800 | 1400 | 300 | 4支撐 | PLGQS-1609 | 1600x900x800 | 1400 | 300 | 4支撐 | PLGQS-1810 | 1800x1000x800 | 1400 | 300 | 4支撐 | PLGQS-1812 | 1800x1200x800 | 1400 | 300 | 4支撐 | PLGQS-2010 | 2000x1000x800 | 1400 | 300 | 4支撐 | PLGQS-2012 | 2000x1200x800 | 1400 | 300 | 4支撐 | PLGQS-2015 | 2000x1500x800 | 1400 | 300 | 4支撐 | PLGQS-2412 | 2400x1200x800 | 1400 | 300 | 4支撐 | PLGQS-2415 | 2400x1500x800 | 2000 | 300 | 4支撐 | PLGQS-3010 | 3000x1000x800 | 2000 | 300 | 6支撐 | PLGQS-3012 | 3000x1200x800 | 2000 | 300 | 6支撐 | PLGQS-3015 | 3000x1500x800 | 2000 | 300 | 6支撐 | PLGQS-3512 | 3500x1200x800 | 2000 | 300 | 6支撐 | PLGQS-3515 | 3500x1500x800 | 2000 | 300 | 6支撐 | PLGQS-4015 | 4000x1500x800 | 2500 | 300 | 8支撐 | PLGQS-4215 | 4200x1500x800 | 2500 | 300 | 8支撐 | PLGQS-4815 | 4800x1500x800 | 2500 | 300 | 8支撐 | PLGQS-5415 | 5400x1500x800 | 2500 | 300 | 10支撐 | PLGQS-6015 | 6000x1500x800 | 2500 | 300 | 10支撐 |
*各種尺寸規格均可按客戶需求定制。 了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 光學平臺版塊。
|
