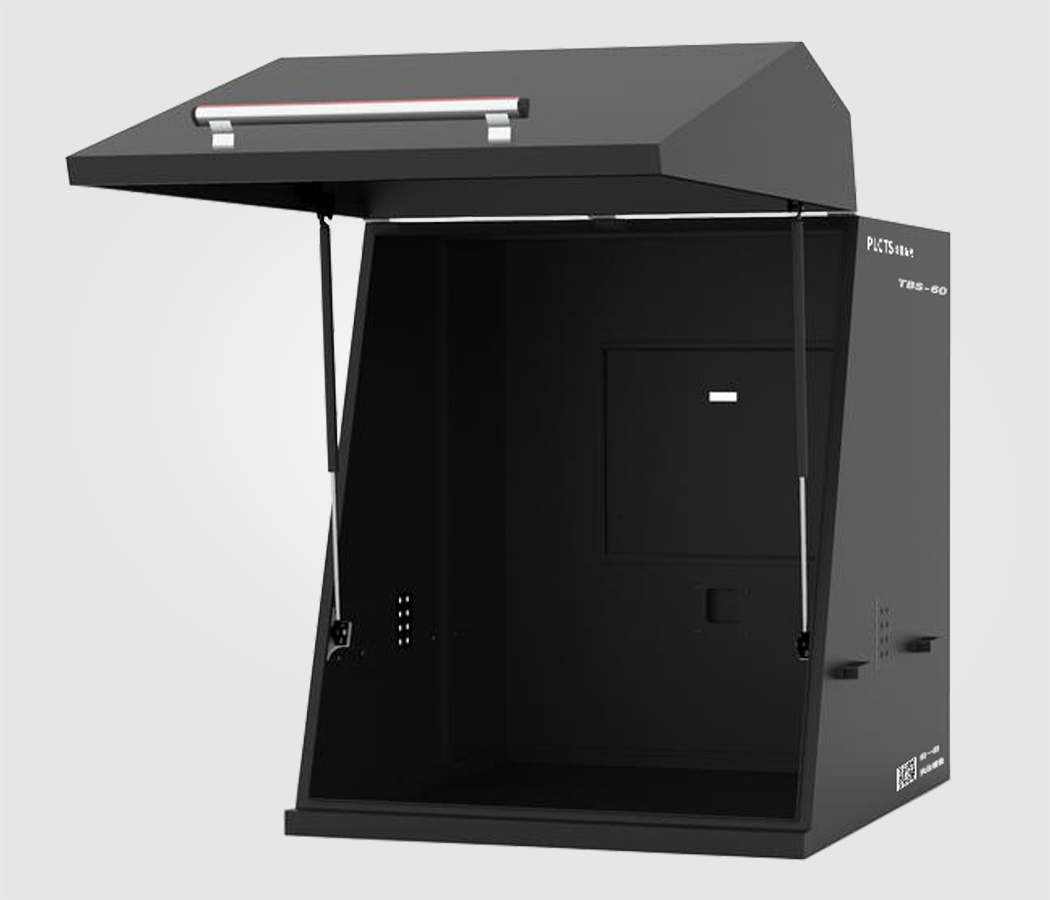

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量?jī)x器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。 屏蔽箱是探針臺測試的輔助工具，它可以有效屏蔽外界點信號及光線干擾，提高測試精度。我司研發設計的電磁屏蔽箱分上下開合式和左右對開式，完美匹配我司所有型號探針臺產品，內有多個預留口（加熱臺饋通口、光纖引入口、線纜預留口），方便后期測試模塊化集成，帶有進口三同軸/同軸饋通件，方便探針座與外部源表連接，外引長度1.5米饋通線纜，不會對測試操作造成任何不便，廣泛應用于高精度電學參數測量及暗環境電學參數測量等場景。 |
| 技術優勢：
.材質為優質不銹鋼板，表面噴砂氧化發黑； . 上下/左右開合結構，門鎖設計; .箱體外部集成真空開關，方便控制真空卡盤； . 與我司探針臺匹配，內有多個預留口，方便后期測試集成； . 配置進口三同軸/同軸饋通件，方便探針座與外部源表連接; . 外引饋通線纜長度1.5米; . 結構尺寸可根據用戶需求定制。 |
常規選型：
產品型號 | 尺寸 | 接口 | 開合方式 | 真空開關 | 線纜長度 | TBS-60 | 600*800*750 | 同軸/三同軸 | 上下/左右 | 箱體集成 | 1.5 | TBS-45 | 450*600*700 | 同軸/三同軸 | 上下/左右 | 箱體集成 | 1.5 |
實驗附件及常規測試步驟： 光學隔振平臺(臺面>600mm*600mm)、一臺計算機(標準VGA接口和USB接口)、吉時利2400數字源表（含軟件）等。 測試時連接探針臺和數字源表，探針接被測物體，通過顯微鏡觀察確定兩根探針是否緊貼被測物表面，待連接導通后打開源表軟件，選好參數即可出該觸點的I-V性能曲線。
應用領域： 半導體材料光電檢測、功率器件測試、MEMS測試、PCB測試、液晶面板測試、測量表面電阻率測試、精密儀器生產檢測、航空航天實驗等。
譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 探針臺版塊。
|
