400BSI(V2.0)在V1.0的傳輸速度上實現了核心突破，全分辨率下可實現74fps@Camera Link與40fps@USB3.0的高速數據傳輸。在信號處理上，為滿足諸如單分子、超分辨率等高端科研成像對精準定量的需求，400BSI(V2.0)對DSNU與PRNU進行了校正，使得每個像素之間的差異以及固定圖形噪聲降到最低，從而實現更高精度的定量成像，為獲取更精準的應用數據提供保障。
技術優勢:
應用領域:
● 數據捕捉更快速
● 定量分析更精準
● 標準像素尺寸和分辨率
● 靈敏度高不可攀
● 超分辨顯微成像
● 實時共聚焦成像
● 全內反射熒光顯微成像
● DIC顯微成像
● 熒光共振能量轉移
● 基因測序
● 活細胞成像
● 單分子檢測
● 天文觀測
● 非線性光學成像
技術參數：
型號
Dhyana400BSI（V2.0）
讀出噪聲
1.2e-（Median），1.8e-（RMS）
芯片尺寸
1.2英寸
快門模式
卷簾快門
芯片型號
背照式sCMOS傳感器
曝光時間
6.6us-10s
彩色/黑白
黑白
DSNU
0.2e-

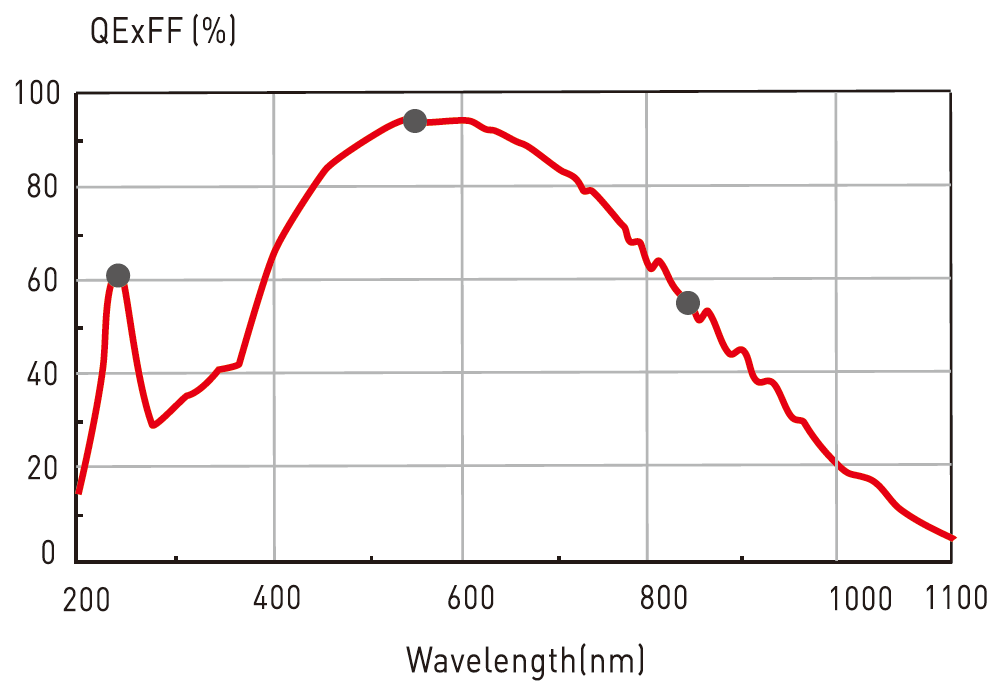

量子效率
95%@550nm
PRNU
0.3%
有效像素數
2048x2048
Binning
2x2/4x4
像素尺寸
6.5um x 6.5um
子陣列
支持
有效面積
13.3mm x 13.3mm
接口
USB 3.0 / Camera Link
滿井容量
30000e-
PC軟件
Mosaic/Labview/Malab/Micromanager
外部觸發模式
標準觸發、同步觸發、全局觸發
操作環境
溫度范圍0-40℃ 濕度范圍10%-85%
讀出速度
全分辨率下：74fps@ Camera Link/
40fps@ USB 3.0
制冷溫度
風冷（環境溫度20℃）：-15℃
水冷（環境溫度20℃）：-25℃
位深
16 bit
暗電流噪聲
風冷：0.15e-/p/s(-15℃)（typ.）
水冷：0.10e-/p/s(-25℃)（typ.）
觸發延時功能
0-10s(步進1us)
相機尺寸
85mm x 85mm x 125mm
