譜量光電針對高校教學實驗需求，提供全場時域OCT系統相關實驗系統，主要包括科勒照明光路實驗、基于寬譜光源（白光）的邁克爾遜干涉實驗、白光相干長度測量及濾光片對干涉現象影響實驗、基于白光干涉針對表面輪廓納米級形貌測量實驗、全場時域光學相干層析成像實驗、全場時域光學相干層析成像中分辨率對比與焦面補償實驗，讓學生了解時域相干層析成像系統中各光路模塊原理。譜量提供OCT系統的全套定制服務，滿足客戶在教學與科研中的實際需求，便于客戶對光學相干層析成像技術進行創新與深入研究。
實驗匯總：
一、科勒照明光路實驗： 簡介：本實驗探討柯勒照明（K?hler Illumination）光路的構建及其在顯微成像中的作用。 柯勒照明是一種標準顯微照明技術，通過聚焦光源在聚光鏡孔徑光闌上，并將視場光闌的圖像聚焦在樣本平面上，實現均勻、明亮的照明。
實驗?zāi)繕?biāo)包括理解柯勒照明原理、掌握光路搭建方法，并優化照明參數以獲得高質量顯微圖像。實驗步驟涵蓋光源調整、聚光鏡調節及照明效果觀察。關鍵參數如聚光鏡高度、 視場光闌和孔徑光闌對成像質量有顯著影響。實驗結果表明，正確的柯勒照明設置可有效提升圖像均勻性、對比度和分辨率。
此外，實驗對比柯勒照明與臨界照明，強調其在熒光顯微鏡、高分辨率成像等領域的應用優勢?？吕照彰骷夹g(shù)在顯微成像中的廣泛應用，特別是在生物醫學、材料科學等領域，為高質量顯微觀察提供了重要支持。
二、基于寬譜光源（白光）的邁克爾遜干涉實驗： 簡介：本實驗基于邁克爾遜干涉儀，研究寬譜光源（白光）下的光干涉現象及其在光學測量中的應用。邁克爾遜干涉儀利用光的分振幅干涉原理，將光束分成兩束并在合束后形成干涉條紋，可用于測量光波長、折射率及光源的相干長度。
實驗?zāi)繕?biāo)包括理解干涉儀結構、調節白光干涉條紋，觀察干涉現象。實驗過程中，通過調整反射鏡角度和光路長度，觀察干涉條紋的變化，并記錄條紋間距、相干長度等參數。
實驗結果表明，在白光照明下，通過測量干涉條紋的變化，可計算出光的相干長度及折射率。實驗驗證了邁克爾遜干涉儀在高精度光學測量中的應用價值，為光學研究提供了重要支持。
三、白光相干長度測量及濾光片對干涉現象影響實驗： 簡介：本實驗利用邁克爾遜干涉儀測量白光的相干長度，并通過不同帶寬的濾光片觀察干涉現象的變化。相干長度是衡量光波保持相干性的距離，受光源的光譜帶寬影響，光譜越窄，相干長度越長，干涉條紋越清晰。
實驗首先通過白光光源進行初始調節，觀察干涉條紋，并記錄光程差變化下干涉條紋的清晰度，進而測量白光的相干長度。在此基礎上，選取不同帶寬的濾光片（±10nm、± 50nm），分析其對干涉現象的影響。
實驗結果表明，未濾波的白光相干長度較短（約 1 μm），隨著濾光片帶寬的縮小，相干長度顯著增加，干涉條紋更清晰。實驗驗證了相干長度與光譜帶寬的關系，進一步加深了對光相干性的理解，對光學測量及干涉儀的應用具有重要意義。
四、基于白光干涉針對表面輪廓納米級形貌測量實驗： 簡介：本實驗利用白光干涉儀測量分辨率目標板金屬膜層的表面輪廓起伏，并評估其厚度是否在 100nm 附近。白光干涉儀通過寬光譜干涉原理，結合 CCD 相機和計算機分析，能夠高精度測量物體表面的微觀結構。
實驗?zāi)繕?biāo)包括理解分辨率目標板的結構，掌握白光干涉儀的工作原理，并通過干涉條紋分析表面輪廓。實驗采用相移法測量干涉相位差，結合相位展開技術，恢復完整的相位分布，從而計算表面輪廓的高度變化。
實驗過程包括儀器調試、光源調整、干涉條紋采集與計算機分析。實驗結果顯示，分辨率目標板的表面輪廓起伏可通過干涉條紋的變化精確測量，并能生成3D表面形貌圖。實驗驗證了白光干涉技術在微納結構測量中的高分辨率特性，為光學檢測與表面計量提供了重要支持。

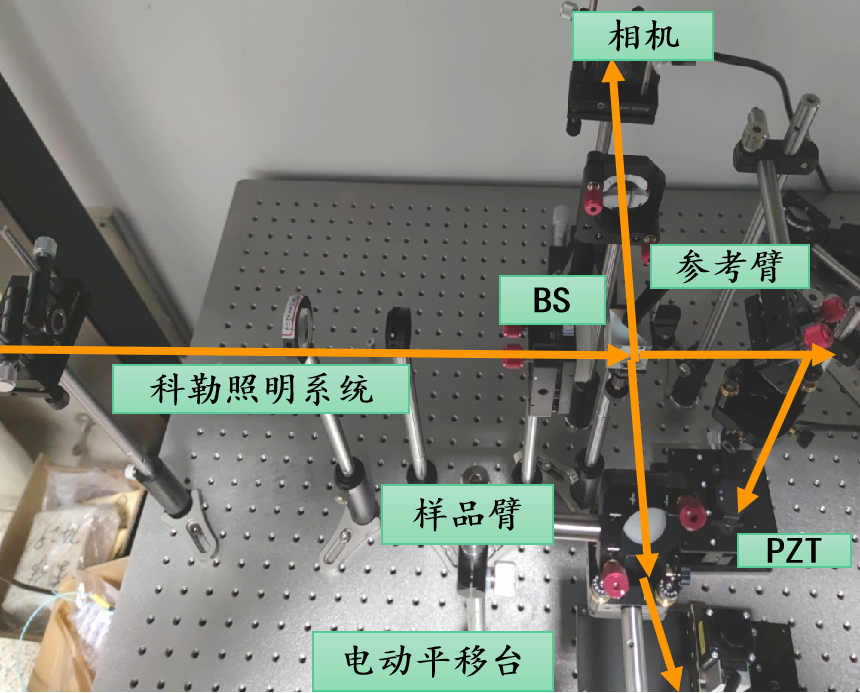

五、全場時域光學相干層析成像實驗： 簡介：本實驗研究全場時域光學相干層析成像（FF-OCT）技術，探討其工作原理及實驗實現。FF-OCT采用低相干光源和邁克爾遜干涉儀結構，通過測量生物組織反射光的振幅和相位信息，獲取樣品的高分辨率內部結構。
實驗?zāi)繕?biāo)包括理解FF-OCT的基本原理，學習搭建光路并調節干涉條紋，掌握四步相移法進行相位調制，并通過改變參考臂光程獲取不同深度的層析信息。實驗采用寬帶低相干光源，利用相移法濾除背景噪聲，并通過計算機解析干涉信號以重建樣品內部結構。
實驗結果表明，F(xiàn)F-OCT 能夠高效獲取樣品不同深度的層析信息，并提供高分辨率成像。通過調節光程差，可選擇性探測不同層面結構。實驗驗證了FF-OCT在生物醫學成像中的應用價值，為光學相干斷層成像（OCT）技術的發展提供了實踐支持。

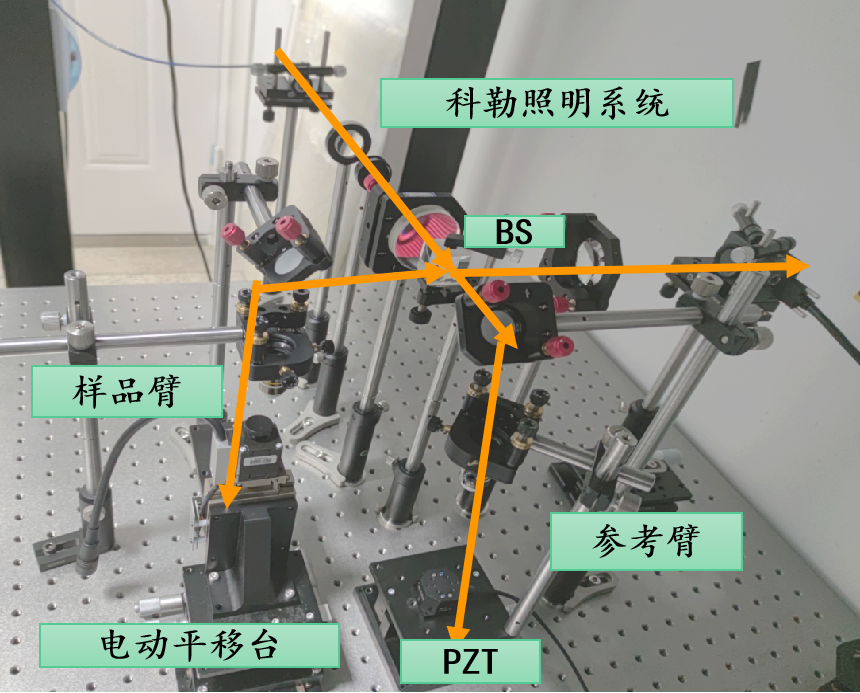

六、全場時域光學相干層析成像中分辨率對比與焦面補償實驗： 簡介：本實驗研究全場時域光學相干層析成像（FF-TD-OCT）中的分辨率特性及焦面補償方 法。FF-TD-OCT 采用 Linnik 型干涉結構，結合高孔徑物鏡，實現高分辨率成像。通過四步相移法提取層析圖像，并分析焦面與相干面的匹配對成像質量的影響。
實驗?zāi)繕?biāo)包括掌握 FF-OCT 系統的光路搭建，利用四步移相法提取特定深度層析圖像， 并研究焦面與相干面的對準對分辨率的優化。實驗采用寬帶低相干光源，計算橫向和縱向分辨率，并通過光程補償調整焦面位置，使成像質量達到最佳。
實驗結果表明，焦面與相干面匹配后，OCT斷層圖像的分辨率顯著提高。橫向分辨率受物鏡數值孔徑影響，縱向分辨率由光源帶寬決定。實驗驗證了焦面補償對高精度層析成像的重要性，為生物醫學和材料科學中的光學測量提供了優化方案。
