譜量光電（PLCTS）光纖夾具是波導耦合類產品的子系列產品，也是固定光纖實現精準耦合的關鍵組件。是在光通信、光信息處理及集成光學領域中實現光信號高效傳輸與耦合的關鍵工具，其核心功能是通過精密結構設計實現波導與光纖的精準對齊與穩定固定，從而保障光信號傳輸?shù)耐暾院头€(wěn)定性。光纖夾具類型主要分單纖水平夾具、單纖垂直夾具、FA陣列夾具三大類，不同光纖類型對結構要求亦不盡相同。我司目前提供多款標準夾具，支持搭配駿河精機、Newport、Thorlabs等主流光纖對準臺，同時也可根據客戶需求進行定制化設計。
產品整體特點： ● 光纖夾具類型：支持單纖、陣列（水平/垂直） ● 光纖固定方式：磁性壓塊固定/夾持固定 ● 穩定性好，含光纖帶固定保護設計 ● 支持定制化設計 |

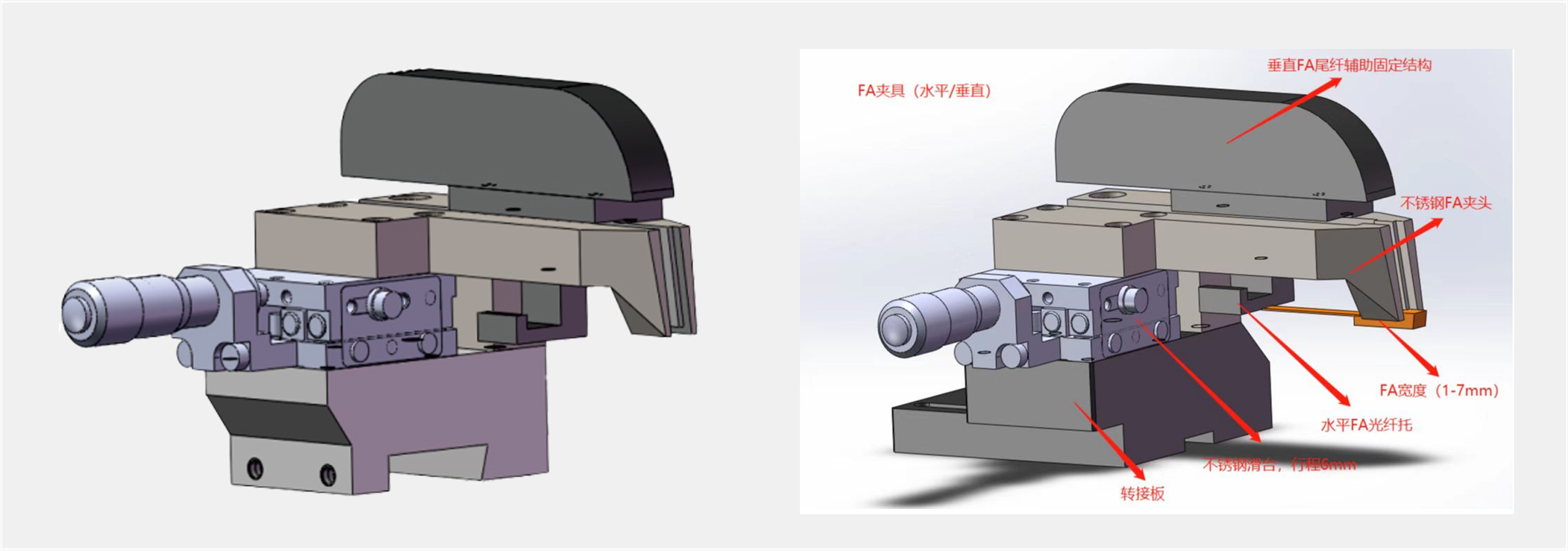

一、水平/垂直FA陣列夾具：
產品說明： ● 兼容水平/垂直耦合
● 兼容FA寬度1-7mm（可根據需求定制） ● 千分尺驅動移動夾頭，直線度好，夾持力可控 ● 穩定性好，含纖尾固定保護設計
● 垂直耦合可以根據需要選擇8°或10°角設計 ● 選配合適底座，兼容駿河、Newport。Thorlabs，亦可定制 |
技術參數：
產品型號 | 光纖類型 | 耦合方式 | 光纖夾持寬度 | 入射角度 | 尺寸/重量（mm/g） | PAC-FA-07 | FA陣列 | 水平/垂直 | 1-7mm | 8°/10°可選 | 87.6*78.5*57/227 |

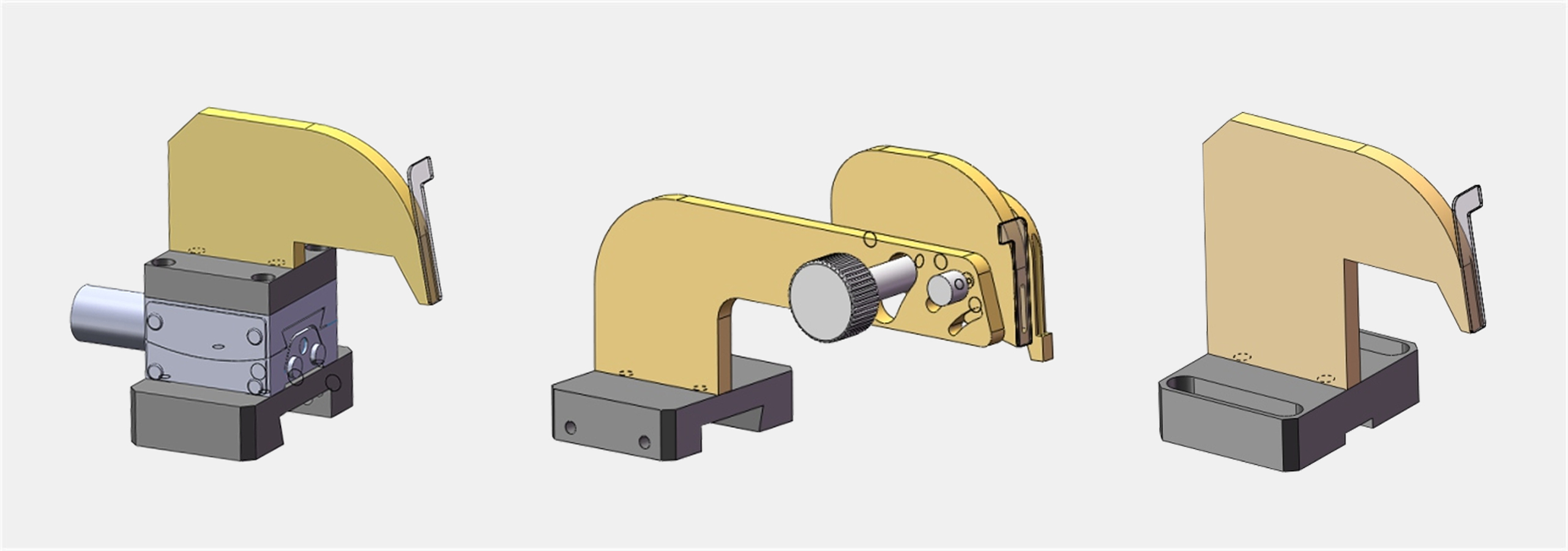

二、垂直單纖夾具：
產品說明：
● 可兼容125-250μm光纖
● 入射角度連續可調且不改變光纖位置 ● 結構簡單，裝夾方便，磁力固定光纖 ● 穩定性好，含纖尾固定保護設計
● 可以裝置多模光纖或小PD，輔助對準 ● 選配合適底座，兼容駿河、Newport。Thorlabs，亦可定制
技術參數：
產品型號 | 光纖類型 | 耦合方式 | 典型應用 | 調角范圍 | 尺寸/重量（mm/g） | AVC-S020 | 單纖 | 垂直 | 光柵耦合 | 0-20° | 52.4*40*57/138 | SVC-S15
| 單纖 | 垂直 | 光柵耦合 | 0-15° | 100*48.8*63/132
| | SVC-S08-10 | 單纖 | 垂直 | 光柵耦合 | 8°/10°可選 | 57*40*56/89
|

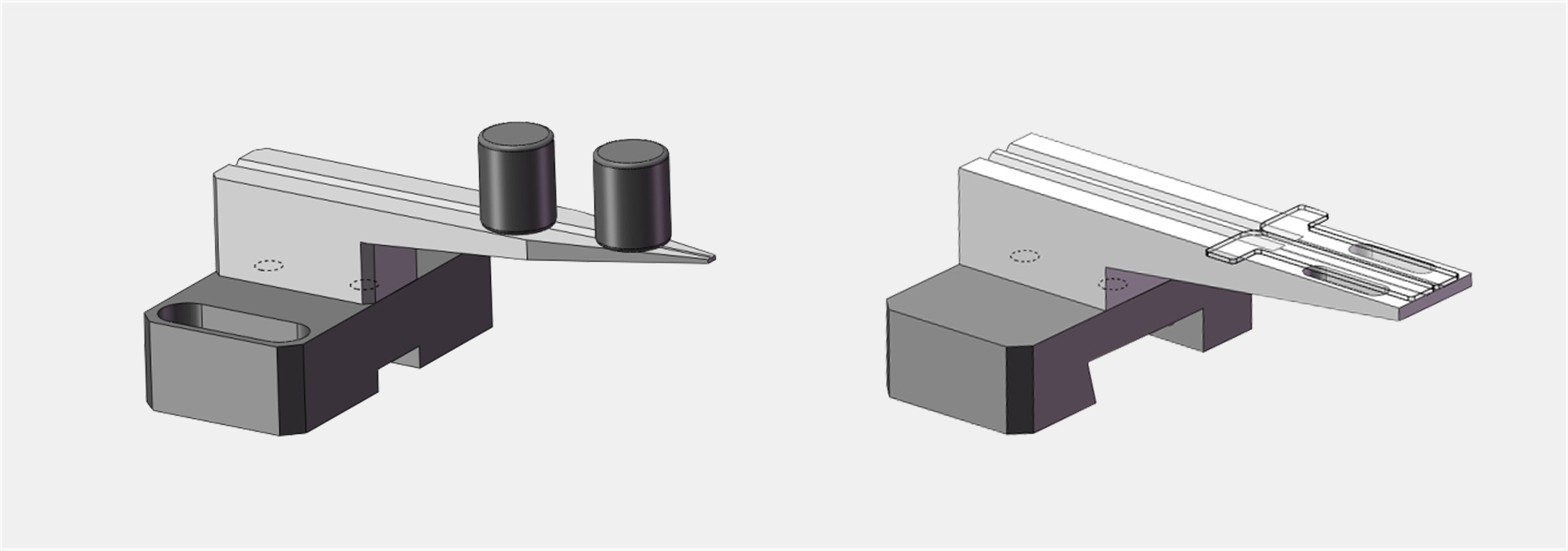

三、水平光纖夾具：
產品說明：
● 可裝置單模光纖和錐形光纖，兼容125-250μm
● 夾具左右移動范圍更大，延展性更好 ● 結構簡單，裝夾方便，磁力固定光纖 ● 穩定性好，含纖尾固定保護設計 ● 可裝置多模光纖輔助對準 ● 選配合適底座，兼容駿河、Newport。Thorlabs，亦可定制
技術參數： 產品型號 | 光纖類型 | 耦合方式 | 夾持光纖直徑 | 固定方式 | 尺寸/重量（mm/g） | SLC-S125 | 單纖 | 水平 | 125-250μm | 磁力固定 | 60*40*31/41 | | SLC-D125 | 雙纖 | 水平 | 125-250μm | 磁力固定 | 60*40*21.5/51 |
四、透鏡夾具：
產品說明：
● 同向雙氣缸夾持，避免手動調節卸載時碰到透鏡影響光學性能
● 真空吸附同時帶接觸傳感器，方便狹小空間耦合，同時可檢測到透鏡有沒有觸碰到器件底部 ● 可根據客戶透鏡尺寸及耦合空間大小進行定制化設計
了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 光波導耦合平臺附件版塊。
|
