譜量光電（PLCTS）提供多款單色儀平臺，核心采用非對稱水平Czerny-Turner光路，消慧差設計，可改善譜線對稱性和提高光學分辨率； 消二次色散設計，有效減少雜散光； 可根據具體需求靈活配置多塊光柵 ； 單色儀通過上位機控制光柵轉換、濾光片更換及波長掃描，實現全自動寬光譜測試；USB支持熱插拔，即插即用的優點，且傳輸速率快； 入光口可與我公司各種光源配套使用，可選配標準光纖接口，實現光纖輸入輸出； 具有開箱即用、使用方便、性能優良等特點。
一、150mm焦距單色儀：
產品選型： 型號 | 特點 | WPL-150 | 出、入囗平行分布單色儀，可調狹縫 |
技術參數：
焦距 | 150mm | 雜散光 | 5x10^(-4) | F/# | F/4.5 | 最小步距 | 0.0045nm | 光柵尺寸 | 30mm*30mm*6mm | 光柵有效使用面積 | 30mm*30mm | 標配光柵參數 | PLG1200-300(1200g/mm,λp=300nm) | 標配光柵參數 | PLG600-1000(600g/mm,λp=1000nm) | 狹縫有效尺寸 | 刃口10μm自動保護，寬10μm-3mm可調，高5mm | 外形尺寸 | L298mm*W200mm*H185mm | 重量 | 10Kg |

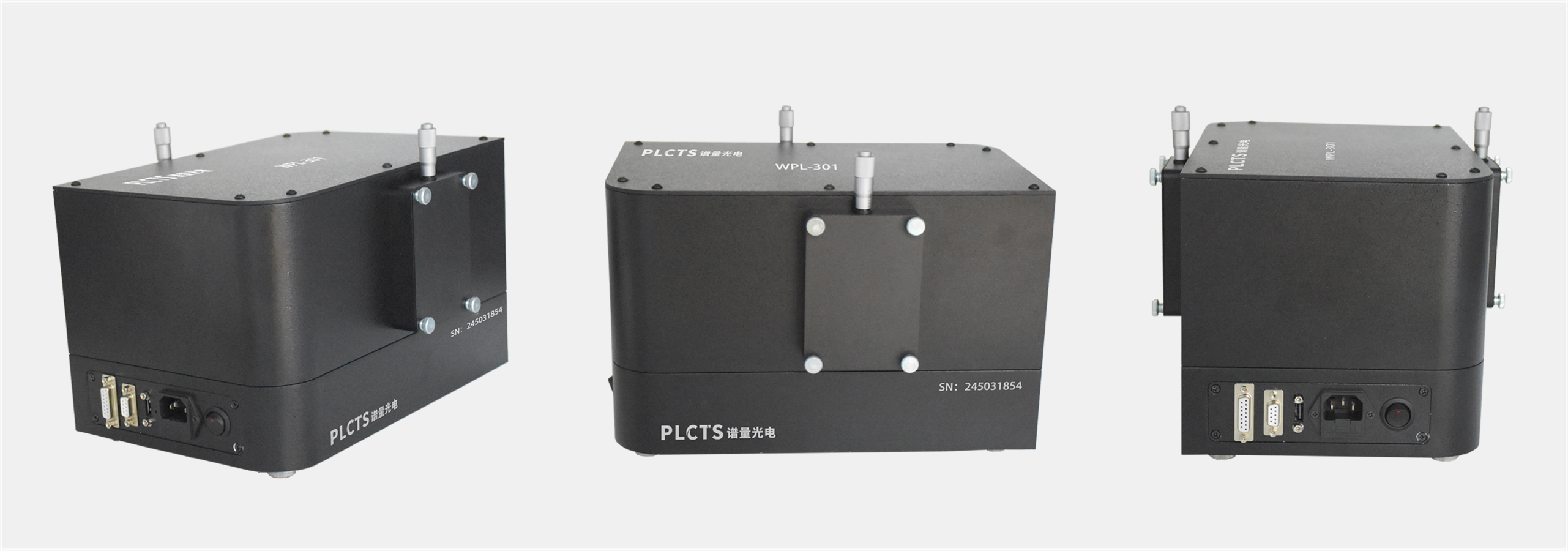

二、300mm焦距單色儀： 產品選型： 型號 | 特點 | WPL-301 | 出、入囗垂直分布單色儀，出口安裝狹縫 | WPL-302 | 出、入口平行分布單色儀，出口安裝狹縫 | WPL-303 | 雙出囗單色儀，均安裝狹縫，手動切換 | WPL-304 | 雙出口單色儀，均安裝狹縫，電動切換 |
技術參數： 焦距 | 300mm | 雜散光 | 5x10^(-4) | F/# | F/4.8 | 最小步距 | 0.00625nm@1200g/mm | 光柵尺寸 | 55mm*55mm*6mm | 光柵有效使用面積 | 55mm*55mm | 標配光柵參數 | PLG1200-300(1200g/mm,λp=300nm) | 標配光柵參數 | PLG600-750(600g/mm,λp=750nm) | 標配光柵參數 | PLG300-1250(300g/mm,λp=1250nm) | 狹縫有效尺寸 | 刃口10μm自動保護，寬10μm-3mm可調，高14mm | 外形尺寸 | L390mm*W278mm*H204mm | 重量 | 16Kg |
三、500mm焦距單色儀：
產品選型： 型號 | 特點 | WPL-501 | 出、入囗垂直分布單色儀，出口安裝狹縫 | WPL-502 | 出、入口平行分布單色儀，出口安裝狹縫 | WPL-503 | 雙出囗單色儀，均安裝狹縫，手動切換 | WPL-504 | 雙出口單色儀，均安裝狹縫，電動切換 |
技術參數： 焦距 | 500mm | 雜散光 | 5x10^(-4) | F/# | F/8 | 最小步距 | 0.0023nm | 光柵尺寸 | 55mm*55mm*6mm | 光柵有效使用面積 | 55mm*55mm | 標配光柵參數 | PLG1200-300(1200g/mm,λp=300nm) | 標配光柵參數 | PLG600-750(600g/mm,λp=750nm) | 標配光柵參數 | PLG300-1250(300g/mm,λp=1250nm) | 狹縫有效尺寸 | 刃口10μm自動保護，寬10μm-3mm可調，高14mm | 外形尺寸 | L560mm*W320mm*H204mm | 重量 | 22Kg |
四、750mm焦距單色儀： 產品選型： 型號 | 特點 | WPL-701 | 出、入囗垂直分布單色儀，出口安裝狹縫 | WPL-702 | 出、入口平行分布單色儀，出口安裝狹縫 | WPL-703 | 雙出囗單色儀，均安裝狹縫，手動切換 | WPL-704 | 雙出口單色儀，均安裝狹縫，電動切換 |
技術參數： 焦距 | 750mm | 雜散光 | 5x10^(-4) | F/# | F/9.7 | 最小步距 | 0.0023nm | 光柵尺寸 | 68mm*68mm*6mm | 光柵有效使用面積 | 68mm*68mm | 標配光柵參數 | PLG1200-300(1200g/mm,λp=300nm) | 標配光柵參數 | PLG600-750(600g/mm,λp=750nm) | 標配光柵參數 | PLG300-1250(300g/mm,λp=1250nm) | 狹縫有效尺寸 | 刃口10μm自動保護，寬10μm-3mm可調，高14mm | 外形尺寸 | L800mm*W450mm*H204mm | 重量 | 32Kg |
光柵選型表： 光柵型號 | 倒線色散 （nm/mm） | 準確度 （nm） | 重復性 （nm） | 分辨率 （nm） | 理論光譜范圍 | 機械光譜范圍 （nm） | PLG2400-250 | 1.3 | 0.1 | 0.05 | 0.05 | 185-500 | 0-550 | PLG1800-250 | 1.7 | 0.15 | 0.08 | 0.08 | 185-500 | 0-730 | PLG1800-500 | 330-730 | PLG1200-250 | 2.7 | 0.2 | 0.1 | 0.1 | 185-500 | 0-1100 | PLG1200-300 | 200-600 | PLG1200-500 | 330-1000 | PLG600-500 | 5.4 | 0.4 | 0.2 | 0.2 | 330-1000 | 0-2200 | PLG600-750 | 500-1500 | PLG600-1000 | 660-2000 | PLG600-1250 | 830-2200 | PLG300-500 | 10.8 | 0.8 | 0.4 | 0.4 | 330-1000 | 0-4400 | PLG300-1250 | 830-2500 | PLG300-1800 | 1200-3600 | PLG300-3000 | 2000-4400 | PLG150-4000 | 21.6 | 1.6 | 0.8 | 0.8 | 2600-8000 | 0-8800 | PLG66-8000 | 48.6 | 3.7 | 1.8 | 1.8 | 2500-25000 | 0-20000 | PLG50-12000 | 65 | 5 | 2.5 | 2.5 | 8000-24000 | 0-26400 |
可選附件：
|

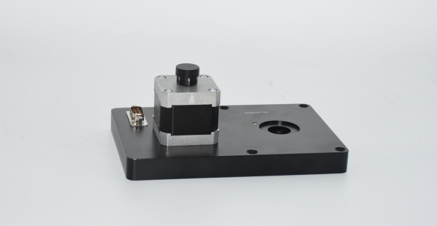

| 電動濾光片輪：
|
|  | ● 電控濾光片輪設有6個檔位，第一檔不安裝任何濾光片，第二到五檔可放置直徑18mm、 厚度2mm的濾光片，通光口徑17mm用于消除多級光譜 ● 直接和單色儀軟件集成，在啟用狀態可自動歸零定位，實現掃描過程中的濾光片自動更換， 在非啟用狀態可通過手輪手動選擇濾光片 |

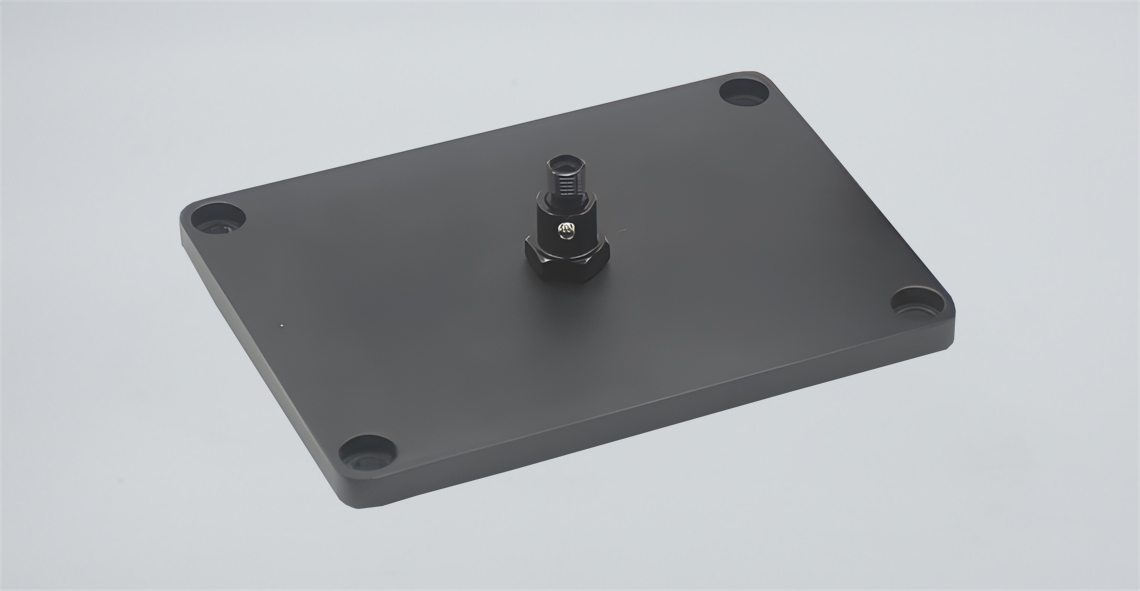

光纖耦合器： |
|  | ● 采用進口紫外石英聚焦透鏡，提高光耦合率 ● 產品和WPL系列光譜儀完全匹配，更好得集成光路 ● 出口為標準得SMA905光纖接口 |

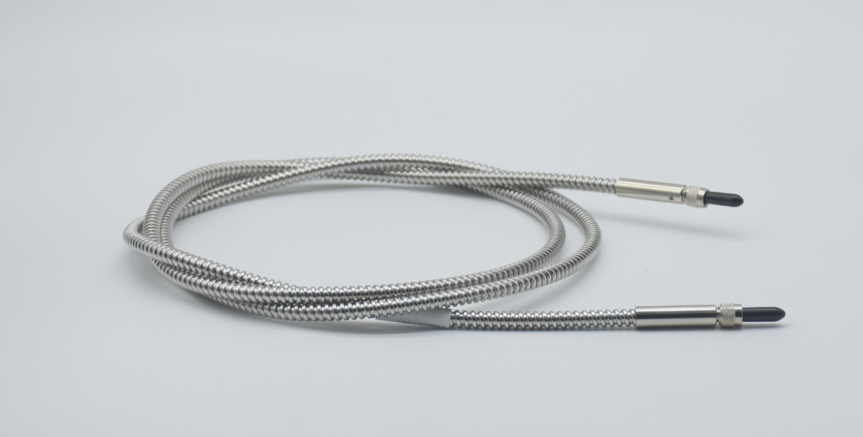

石英多模光纖： |
|  | ● 石英多模光纖，光譜范圍高達200-2500nm ● 芯徑1mm，也可定制其他芯徑 ● 長度1.5m，外包裝為不銹鋼鎧裝管，有效保護光纖 |
|
