DPH20系列激光微加工系統由可調激光光源、激光調聚焦裝置、激光聚焦點微運動控制裝置、同軸照明裝置、金相顯微成像裝置等激光微加工系統模塊。由于采用開放式搭建平臺，使用者在實際操作的過程中，可以體會了解各功能模塊在綜合系統中所起到的作用，以及各部分參數調整對整個激光微細加工系統的功能產生什么影響。使用者還可以通過體會激光的參數與不同物質相互作用的效果關系，總結出多種“加工工藝”，給微加工科研工作者提供一套直觀、可拓展性強的實驗加工平臺。

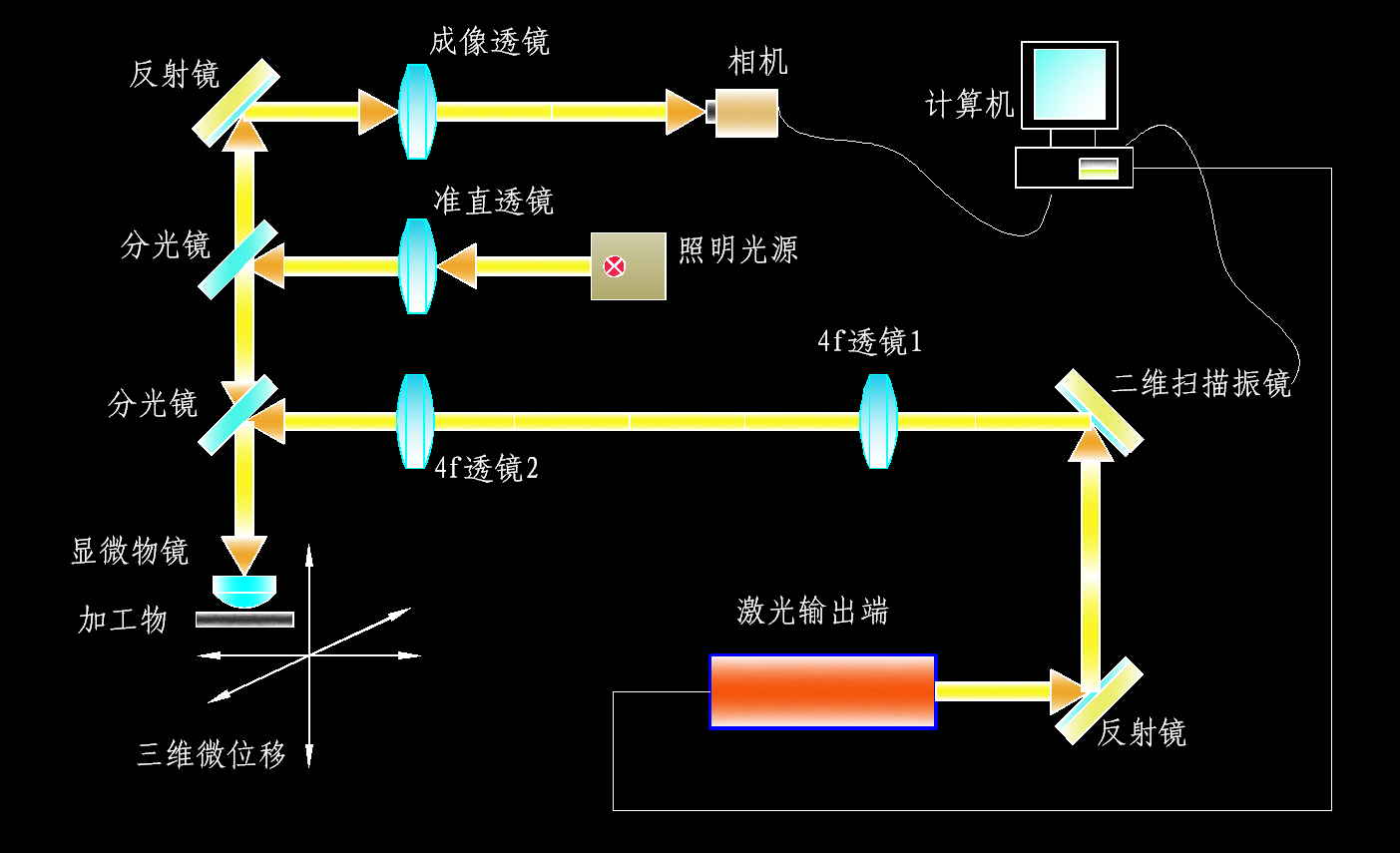

光路原理圖：
|
|
主要構成： | ● 激光光源 ● 激光強度衰減調節裝置 ● 激光聚焦裝置 ● 加工運動及控制裝置 | ● 同軸照明及顯微成像裝置 ● 激光開關光控制裝置 ● 樣品夾持架 ● 外控裝置 |

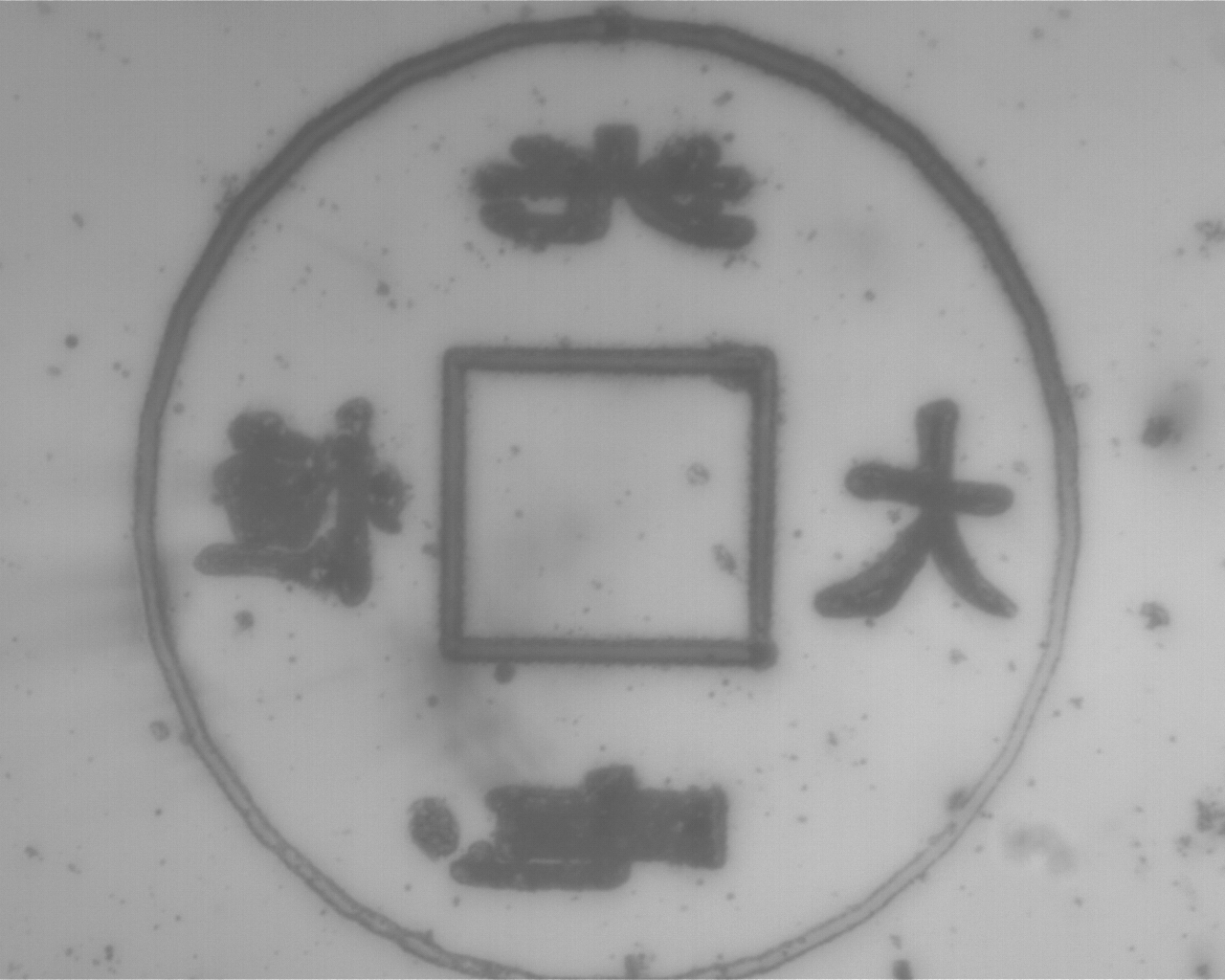

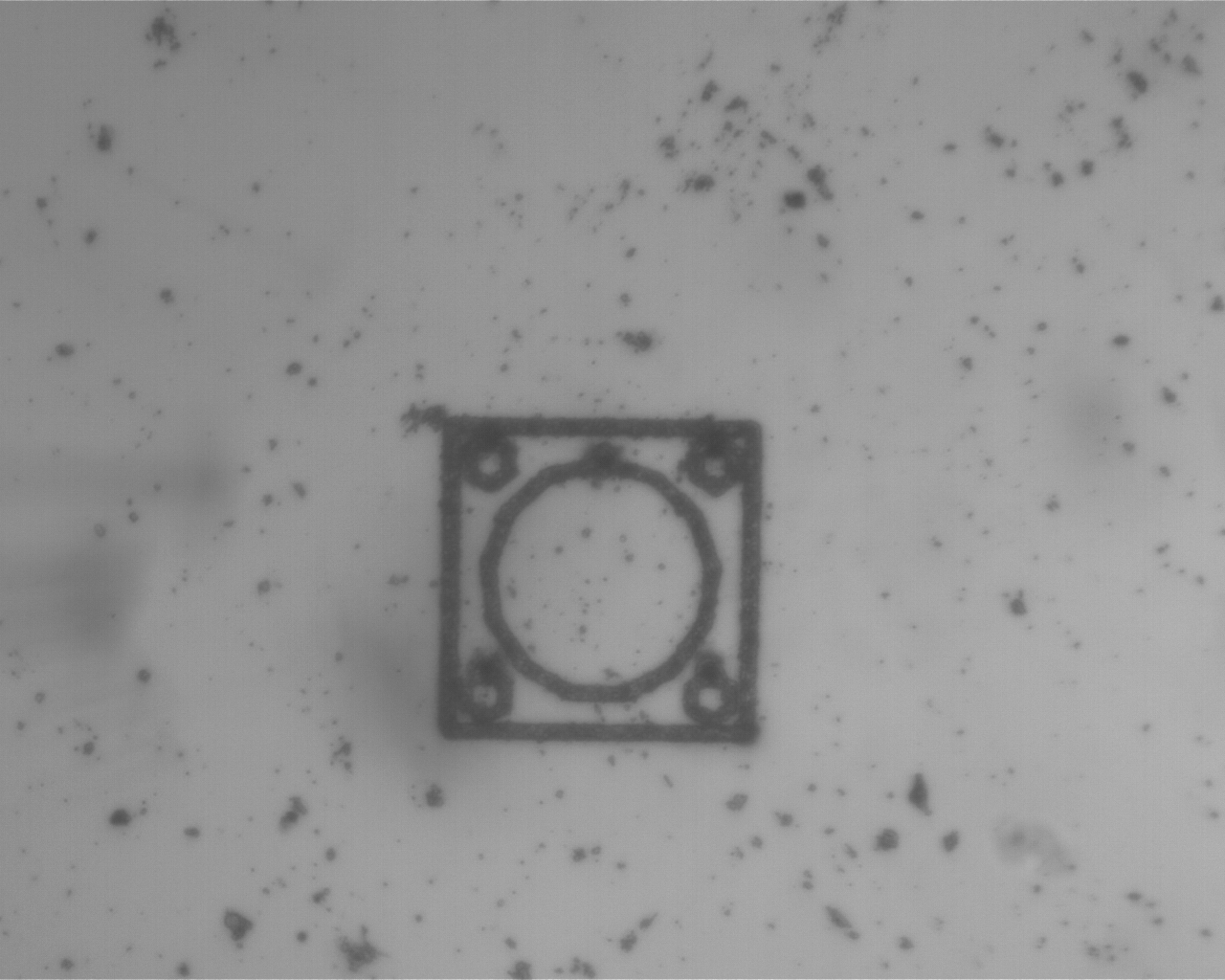

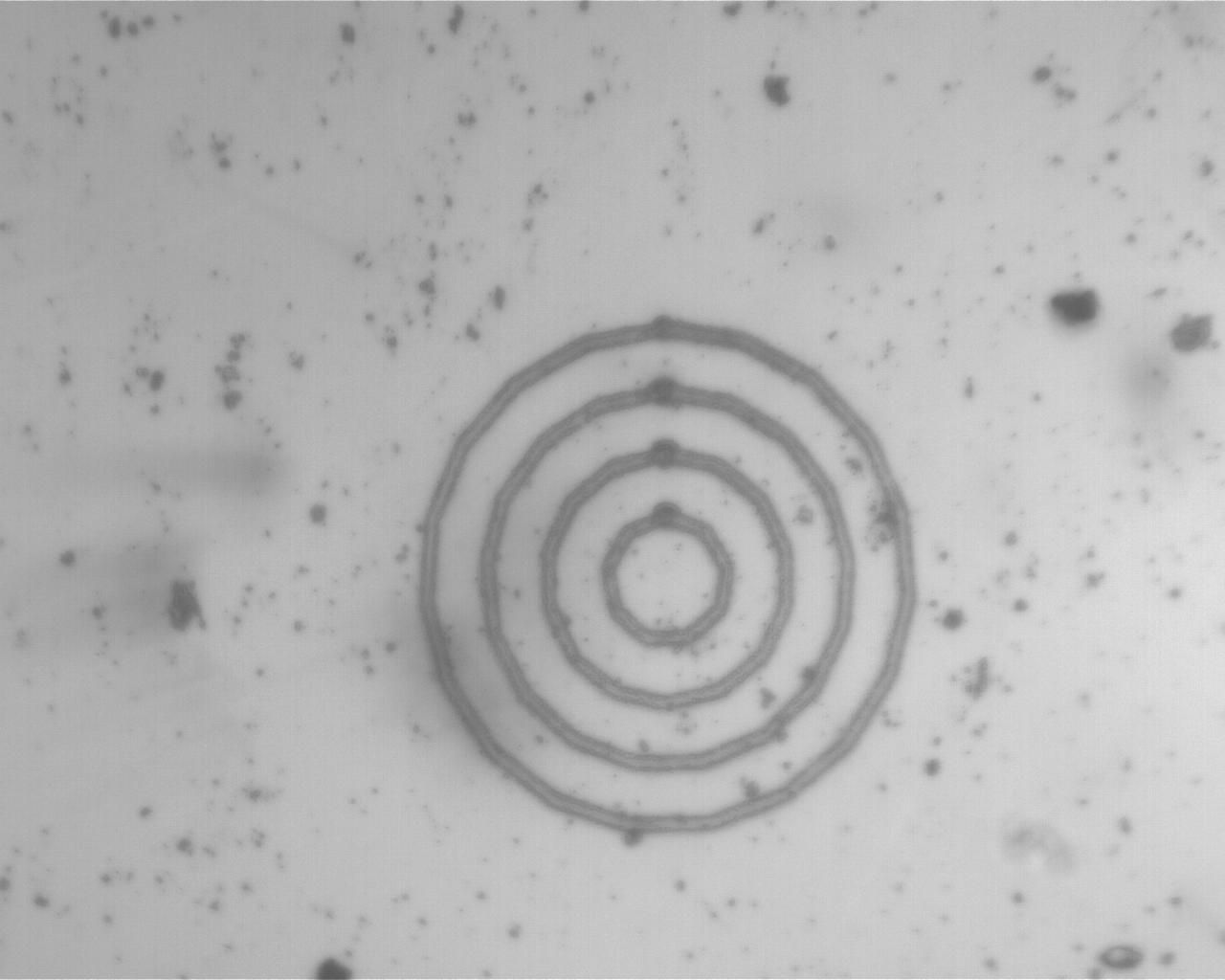

應用案例：  |  |  |  | 同心圓靶環 | 機械零件外形圖 | 橢圓環組 | 精細分辨字體（皮秒激光） |

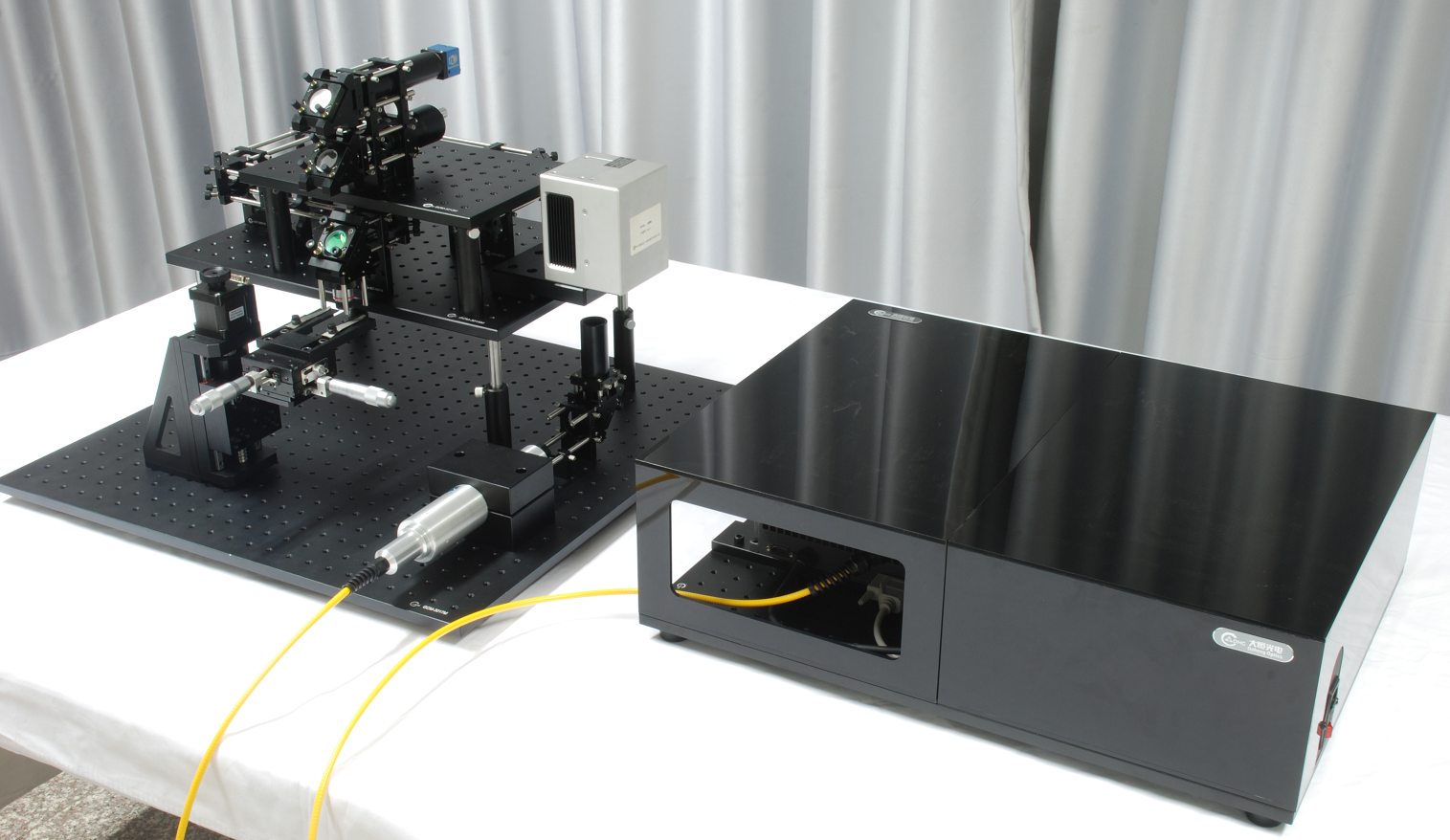

包含模塊： 底座臺板，XYZ三維移動平臺，多層同軸籠式系統主體，二維精密掃描振鏡，激光束4f系統，激光束聚焦系統，同軸照明系統，金相顯微成像系統，光纖激光器，供電及綜合控制箱，圖形控制軟件。
選配清單： 光學平臺、光學清潔箱、激光防護眼鏡、光學存儲干燥箱等。
|
