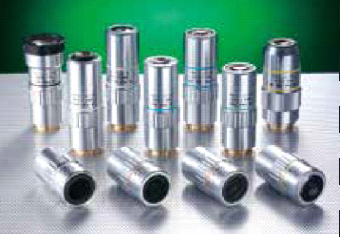

品牌簡介： 三豐公司（Mitutoyo）的物鏡馳名世界，它制訂了長工作距離的光學顯微鏡的行業標準。其使用了一種新的方法解決了工作距離和光學參數的矛盾，避免使用過時的同行仍在使用的方法。設計一個更大更長的顯微物鏡（95mm齊焦）使得設計簡單化，實現高倍率的自由觀察和獨立的色差補正。 |
|
M Plan Apo/M Plan Apo HR用于明視場觀察：
貨號 M Plan Apo | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-800-3 | 1X | 0.025 | 11 | 200 | 11 | 440 | φ24 | 4.8x6.4 | 300 | 378-801-6 | 2X | 0.055 | 34 | 100 | 5 | 91 | φ12 | 2.4x3.2 | 220 | 378-802-6 | 5X | 0.14 | 34 | 40 | 2 | 14 | φ4.8 | 0.96x1.28 | 230 | 378-807-3 | 7.5X | 0.21 | 35 | 26.67 | 1.3 | 6.2 | φ3.6 | 0.64x0.85 | 240 | 378-803-3 | 10X | 0.28 | 34 | 20 | 1 | 3.5 | φ2.4 | 0.48x0.64 | 240 | 378-804-3 | 20X | 0.42 | 20 | 10 | 0.7 | 1.6 | φ1.2 | 0.24x0.32 | 270 | 378-805-3 | 50X | 0.55 | 13 | 4 | 0.5 | 0.9 | φ0.48 | 0.10x0.13 | 290 | 378-806-3 | 100X | 0.7 | 6 | 2 | 0.4 | 0.6 | φ0.24 | 0.05x0.06 | 320 | 貨號 M Plan Apo HR | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-787-4 | 5X | 0.21 | 25.5 | 40 | 1.3 | 6.2 | φ4.8 | 0.96x1.28 | 285 | 378-788-4 | 10X | 0.42 | 15 | 20 | 0.7 | 1.6 | φ2.4 | 0.48x0.64 | 460 | 378-814-4 | 50X | 0.75 | 5.2 | 4 | 0.4 | 0.49 | φ0.48 | 0.10x0.13 | 400 | 378-785-4 | 100X | 0.90 | 1.3 | 2 | 0.3 | 0.34 | φ0.24 | 0.05x0.06 | 410 |
M Plan Apo SL用于明視場觀察： 貨號 M Plan Apo SL | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-810-3 | 20X | 0.28 | 30.5 | 10 | 1 | 3.5 | φ1.2 | 0.24x0.32 | 240 | 378-811-3 | 50X | 0.42 | 20.5 | 4 | 0.7 | 1.6 | φ0.48 | 0.10x0.13 | 280 | 378-812-3 | 80X | 0.50 | 15 | 2.5 | 0.6 | 1.1 | φ0.3 | 0.06x0.08 | 280 | 378-813-3 | 100X | 0.55 | 13 | 2 | 0.5 | 0.9 | φ0.24 | 0.05x0.06 | 290 | 378-816-3 | 200X | 0.62 | 13 | 1 | 0.4 | 0.7 | φ0.12 | 0.025x0.03 | 490 |
玻璃厚度（t=3.5mm）校正 G Plan Apo SL用于明視場觀察 注:G Plan Apo系列可透過玻璃(厚度=3.5mm)觀察工件。*后焦距 貨號 G Plan Apo | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-847 | 20X | 0.28 | 29.42* | 10 | 1.0 | 3.5 | φ1.2 | 0.24x0.32 | 270 | 378-848-3 | 50X | 0.50 | 13.89* | 4 | 0.6 | 1.1 | φ0.48 | 0.10x0.13 | 320 |
BD Plan Apo/BD Plan Apo HR用于明/暗視場觀察： 貨號 BD Plan Apo | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-831-7 | 2X | 0.055 | 34.0 | 100 | 5.0 | 91 | φ12 | 2.4x3.2 | 340 | 378-832-7 | 5X | 0.14 | 34.0 | 40 | 2.0 | 14 | φ4.8 | 0.96x1.28 | 350 | 378-830-7 | 7.5X | 0.21 | 34.0 | 26.67 | 1.3 | 6.2 | φ3.6 | 0.64x0.85 | 350 | 378-833-7 | 10X | 0.28 | 34.0 | 20 | 1.0 | 3.5 | φ2.4 | 0.48x0.64 | 350 | 378-834-7 | 20X | 0.42 | 20 | 10 | 0.7 | 1.6 | φ1.2 | 0.24x0.32 | 400 | 378-835-7 | 50X | 0.55 | 13 | 4 | 0.5 | 0.9 | φ0.48 | 0.10X0.13 | 440 | 378-836-7 | 100X | 0.70 | 6 | 2 | 0.4 | 0.6 | φ0.24 | 0.05X0.06 | 460 | 貨號 BD Plan Apo HR | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-845-7 | 50X | 0.75 | 5.2 | 4 | 0.4 | 0.49 | φ0.48 | 0.10x0.13 | 530 | 378-846-7 | 100X | 0.90 | 1.3 | 2 | 0.3 | 0.34 | φ0.24 | 0.05x0.06 | 545 |
BD Plan Apo SL用于明/暗視場觀察：
貨號 BD Plan Apo SL | Mag. | NA | W.D (mm) | f （mm） | R （um） | D.F （um） | 投影區域1 （mm） | 投影區域2 （mm） | 重量 （g） | 378-840-7 | 20X | 0.28 | 30.5 | 10 | 1.0 | 3.5 | φ1.2 | 0.24x0.32 | 350 | 378-841-7 | 50X | 0.42 | 20.0 | 4 | 0.7 | 1.6 | φ0.48 | 0.10x0.13 | 410 | 378-842-7 | 80X | 0.50 | 13.0 | 2.5 | 0.6 | 1.1 | φ0.3 | 0.06x0.08 | 430 | 378-843-7 | 100X | 0.55 | 13.0 | 2 | 0.5 | 0.9 | φ0.24 | 0.05x0.06 | 440 |
|
