首頁 > 產品中心

產品中心

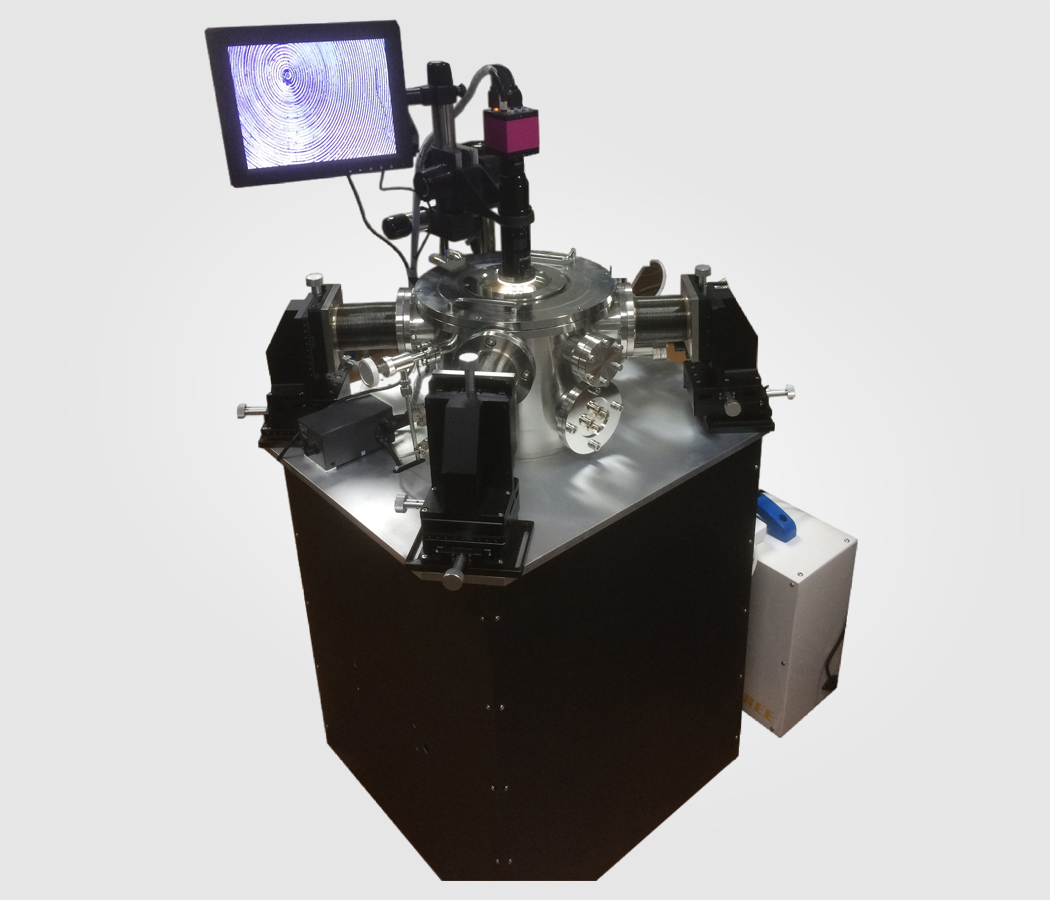

高低溫真空探針臺

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量儀器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。

高低溫真空探針臺系統主要用于為被測芯片提供一個低溫或者高溫的變溫測量環境，以便測量分析溫度變化時芯片性能參數的變化。腔體內被測芯片在真空環境中有效避免易受氧化半導體器件因接觸空氣所帶來的測試結果誤差，是材料學、芯片、半導體器件等方向?qū)嶒?yàn)分析的理想選擇。



技術優勢：

.控溫范圍可達-142℃-600℃（如300℃以上需另配水冷系統）；

. 控溫精度可達±1℃，顯示精度1℃，溫度均勻性±3℃;

.極限真空度優于2Pa@機械泵，極限真空度優于3*10^(-3)Pa@分子泵組；

.探針位移重復定位精度2μm，分辨率3μm，單軸直線度±2μm；

.三同軸探針夾具，漏電精度100fA，陶瓷結構;

. 樣品臺多個尺寸可選，常規有4/6/8/12英寸。


詳細模塊配置及參數說明：

名稱

型號

單位

數量

參數

真空腔體

LVTS-401

套

1

.直徑8英寸，高度7英寸的304材質真空室
.上蓋帶4英寸石英觀察窗
.下法蘭帶固定端，與光學平臺連接
.直徑為4英寸的紫銅材質樣品臺，平整度5μm
.1個KF40抽真空排氣口，3個CF16充氣口，1個KF16電阻規接口，1個KF16放氣口，1個KF40預留接口，1個DN63 BNC真空貫穿接口，2個冷卻液接口，4個探針座接口,2個電源接口

探針座

TPRS-UP

套

選配

.位移方向XYZ三軸,采用交叉滾柱導軌,產品定向性能穩定
.采用精密研磨絲桿M3*0.5分辨率高，配合做大手輪
.行程：X軸40mm，Y軸40mm，Z軸40mm
.分辨率3μm，重復定位精度±2μm，單軸直線度±2μm，自重1.5Kg，負載5.5Kg
.三同軸探針夾具 漏電精度100fA，接三同軸公接口，陶瓷結構
.探針臂，采用304不銹鋼光軸，保證水平的準直度和剛性
.探針臂移動真空密封裝置，配置可壓縮50mm的焊接波紋管，保證壽命可靠運行100萬次

.配備美國進口三軸線纜，低漏流，高精度，滿足大部分器件測試分析。

氣浮隔振平臺

PLGZQ-60套1

.光學隔振平臺專門設計的水平減震機構，隔振基礎采用二層氣囊隔離，空氣隔離器利用空氣阻尼技術在各個方向上都提供了優異的減振性能，減振器自身的自然振動頻率非常低，防止由瞬變干擾產生的搖擺

.穩定輕松調節，穩定可靠結構十分緊湊
.平面度＜0.10mm/m 2
.固有頻率垂直1.2Hz～1.8Hz,水平1.2Hz～1.8Hz
.振幅＜1.2μm
.重復定位精度±0.05mm

顯微控制系統

LVTS-402

套

1

.配高清成像CCD，采用USB連接電腦 ，2000萬像素，可以拍照錄像
.控溫系統采用日本島電溫控儀表配置固態繼電器、熱電偶形成閉環PID控溫和自整定調節，智能化30段可編程控制，控溫精準可達到±1℃，顯示精度1℃，溫度均勻性±3℃
.最高溫度600℃，最低溫度-142℃
.高溫部件構成及低溫部件構成

真空發生系統

LVTS-403

盒

1

1、真空機械泵采用中韓合資型號TRP-36，9L/s抽速，自帶防返油閥門，KF25接口，KF25排氣口，配有油霧過濾器。極限真空度優于5Pa
.配置KF40手動真空擋板閥，波紋管密封，性能 可靠，外觀大氣，手感好；放氣閥配置KF16手動放氣閥，體積小巧，性能可靠；所有真空管道采用不銹鋼液壓波紋管，具備很好的柔韌度，消除機械泵震動所帶給探針臺的影響。
.真空測量配置國產成都睿寶電阻真空計，安裝1個全金屬KF16電阻規


2、配風冷復合分子泵+機械泵，設備真空度在分子泵啟動到400Hz后優于3*10-3Pa，30分鐘以內優于5*10-4Pa，極限真空度3*10-5Pa。機組為可移動臺式小車結構，能夠滿足不同位置排氣需要。

.分子泵：JTFB-600，抽速600L/s的國產風冷復合分子泵；

.機械泵：TRP-3，抽速3L/s的合資機械泵；

.復合真空計：PDF-5227，CF35電離規和KF16電阻規；

.轉接真空室：CF100—KF40，高度200mm；

配件密封件1套，3微米針尖鎢鋼探針20支，探針臂陶瓷件2個等


常規選型：

產品型號

樣品臺尺寸

控溫范圍

探針座位移精度

漏電流精度

LVTS-04

4英寸

-142-600℃

3μm

100fA

LVTS-06

6英寸

-142-600℃

3μm

100fA

LVTS-08

8英寸

-142-600℃

3μm

100fA

LVTS-12

12英寸

-142-600℃

3μm

100fA


測試環境：

極低溫測試、高溫?zé)o氧化測試。


測試環節：

晶圓測試過程中，溫度在低溫和高溫中變換，因?yàn)闊崦浝淇s現象，定位好的探針與器件電極間會有相對位移，這時需要針座的重新定位，探針座位于腔體外部，可以在不破壞真空度的同時調整探針達到理想位置進行測量。


譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。


了解產品詳細信息，請登錄查閱我司官方商城 （ www.plctss.com ） 探針臺版塊。
